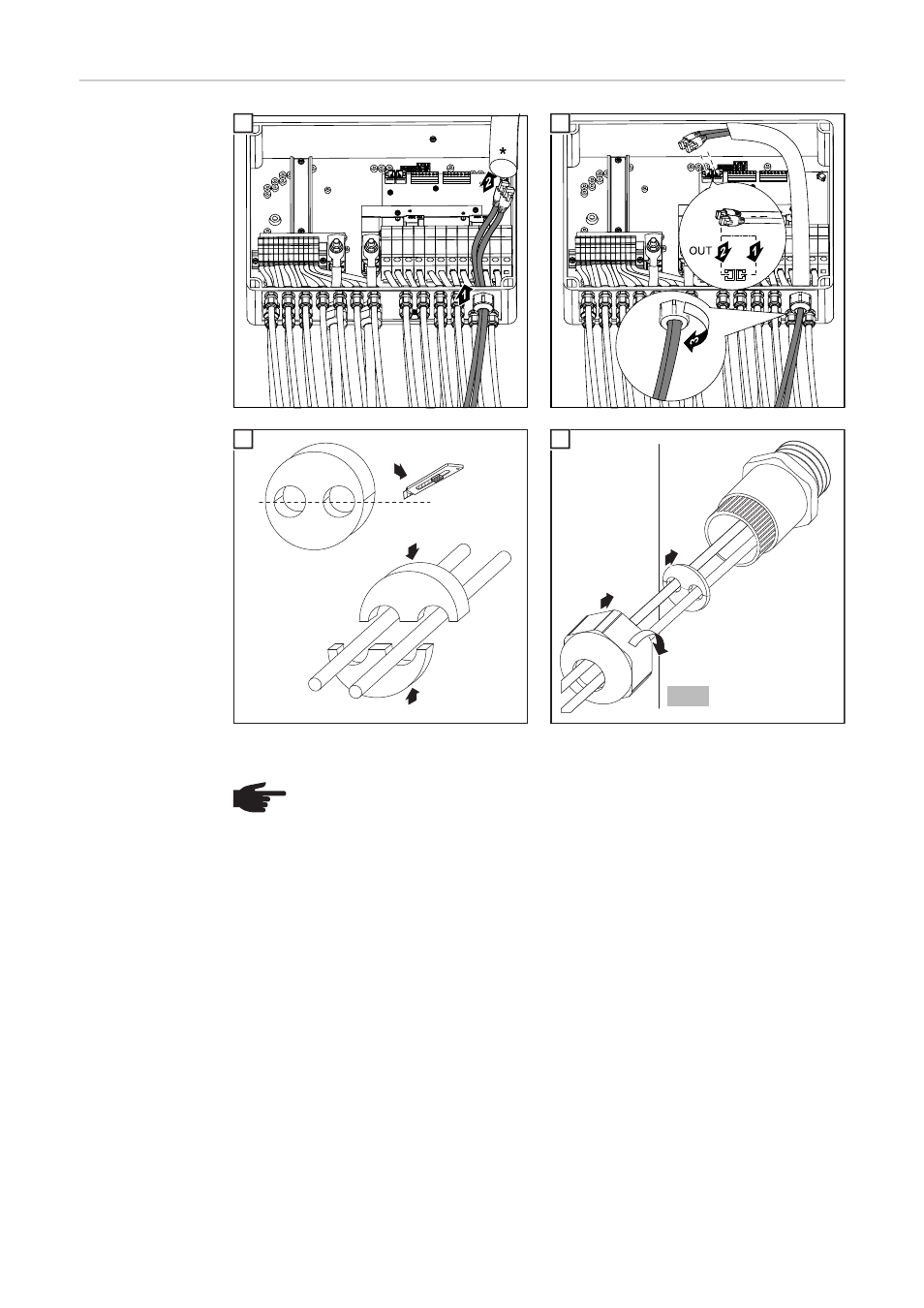

Collegamento dei
cavi di comunica-
zione dati RJ 45 a
Fronius String
Control 100/12
* Tubo flessibile in silicone Ø 25 x 510 mm
1 2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
5 Nm
2
1
3
4
AVVERTENZA! Se si collega un solo cavo di comunicazione dati a Fronius String
Control 100/12 (ad es. quando Fronius String Control 100/12 è l'ultimo compo-
nente all'interno di una Solar Net), procedere come segue:
-
Inserire la spina di chiusura (compresa nella fornitura di ogni Fronius Data-
logger) nel connettore RJ 45 libero.
- Inserire la vite in plastica compresa nella fornitura di Fronius String Control
100/12 nell'apertura libera dell'inserto in gomma.
