169
EL
Σύνδεση πολύ-
κλωνων καλωδί-
ων επικοινωνίας
δεδομένων στο
Fronius String
Control 100/12 Σε περίπτωση χρησιμοποίησης πολύκλωνων καλωδίων επικοινωνίας δεδομένων διαμέ-
τρου έως και 6 mm, και τα δύο καλώδια διέρχονται, όπως και στην περίπτωση του καλω-
δίου RJ 45, μέσα από το ελαστικό παρέμβλημα και το άνοιγμα που προβλέπεται για το
σκοπό αυτό.
Οι ενέργειες που αναφέρονται παρακάτω αφορούν καλώδια επικοινωνίας δεδομένων δια-
μέτρου έως 6 mm.

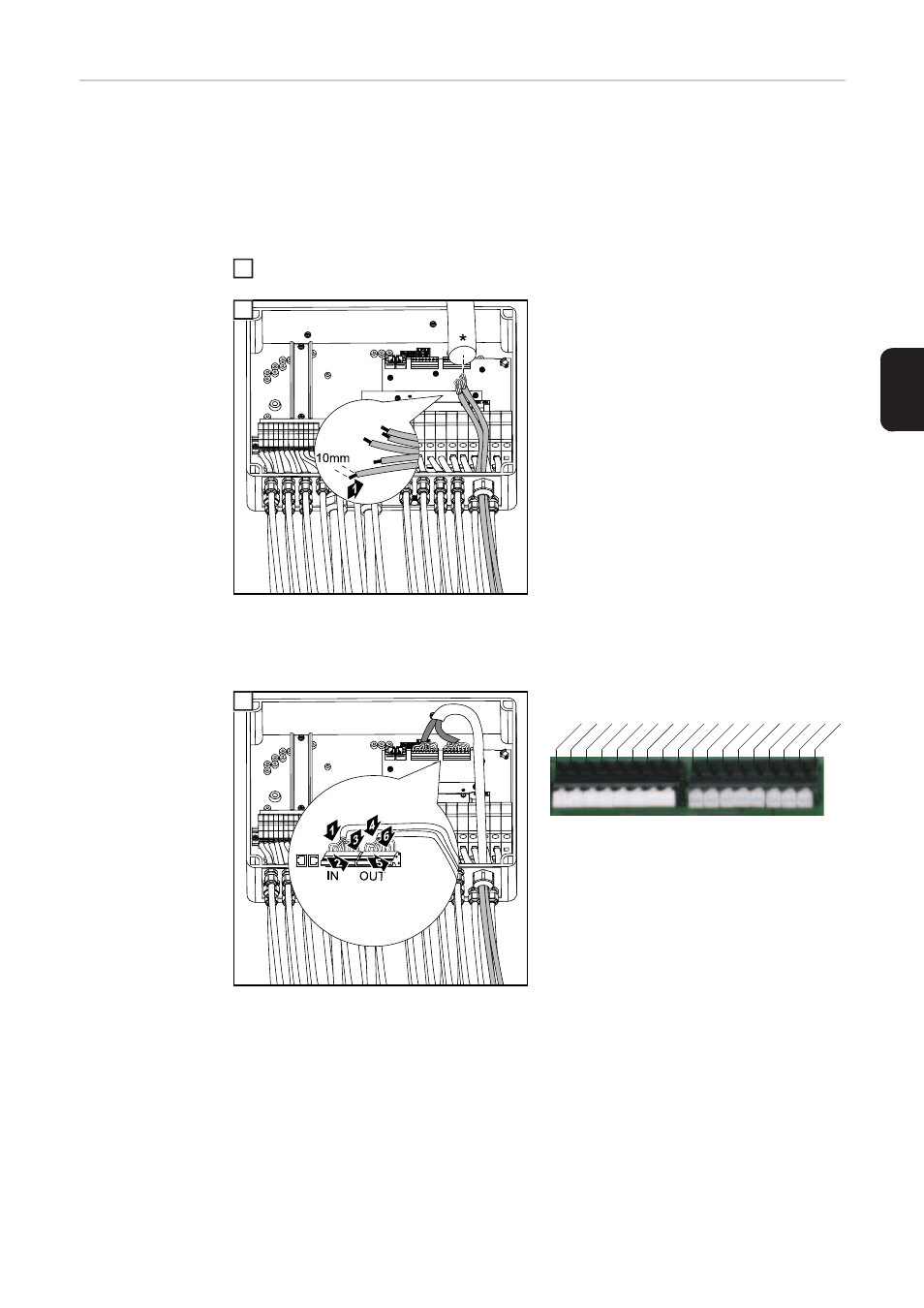

Απογυμνώστε τα καλώδια επικοινωνίας δεδομένων κατά περίπου 50 - 70 mm
* Εύκαμπτος σωλήνας σιλικόνης Ø
25 x 510 mm
ΣΗΜΑΝΤΙΚΟ! Κατά τη σύνδεση των κλώνων στους ακροδέκτες σύνδεσης πρέπει να γνω-
ρίζετε την κατάληψη κάθε κλώνου ξεχωριστά!
1
2
Κατάληψη των ακροδεκτών σύνδεσης:
3
IN OUT
+12 VGNDTX-
RX-RX+TX+GND
+12 V +12 VGND
RX-TX-TX+ RX+GND
+12 V
