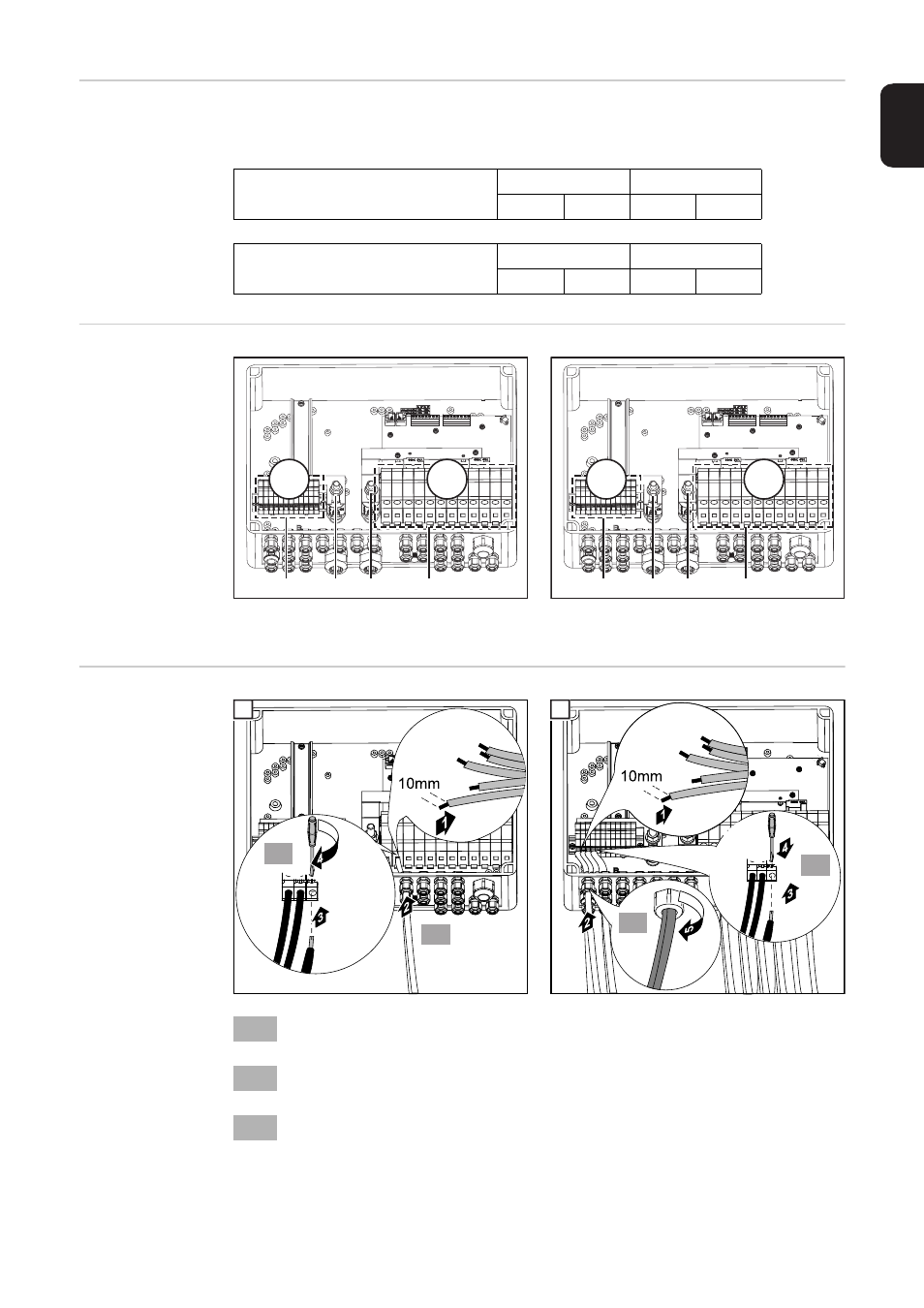

Plan de
connexion avec
modules solaires
mis à la terre
Sur les modules solaires mis à la terre, seuls les pôles non mis à la terre des chaînes de
module solaire peuvent être raccordés aux bornes avec fusible (A).
Exemple de plan
de connexion
avec modules so-
laires mis à la ter-
re
Connexion de la mise à la terre du module solaire au
pôle négatif
Connexion de la mise à la terre du module solaire au
pôle positif
Raccorder les
chaînes de modu-
le solaire au Fro-
nius String
Control 100/12
Mise à la terre négative du module
solaire
DC-
DC+
B (in)
B‘ (out)
A‘ (out)
A (in)
Mise à la terre positive du module so-
laire
DC+
DC-
B (in)
B‘ (out)
A‘ (out)
A (in)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
Couple de serrage 2,0 Nm
(B)
Couple de serrage 1,5 Nm
(C)
Couple de serrage 2,0 Nm
