Αντιστοίχιση
συνδέσεων σε
γειωμένα φ/β
πλαίσια
Σε γειωμένα φ/β πλαίσια πρέπει στους ασφαλισμένους ακροδέκτες (A) να συνδέονται μόνο
οι μη γειωμένοι πόλοι των αλυσίδων φ/β πλαισίων.
Παράδειγμα για
την αντιστοίχιση
συνδέσεων σε
γειωμένα φ/β
πλαίσια
Αντιστοίχιση σε γείωση φ/β πλαισίου στον αρνητικό
πόλο
Αντιστοίχιση σε γείωση φ/β πλαισίου στο θετικό πόλο

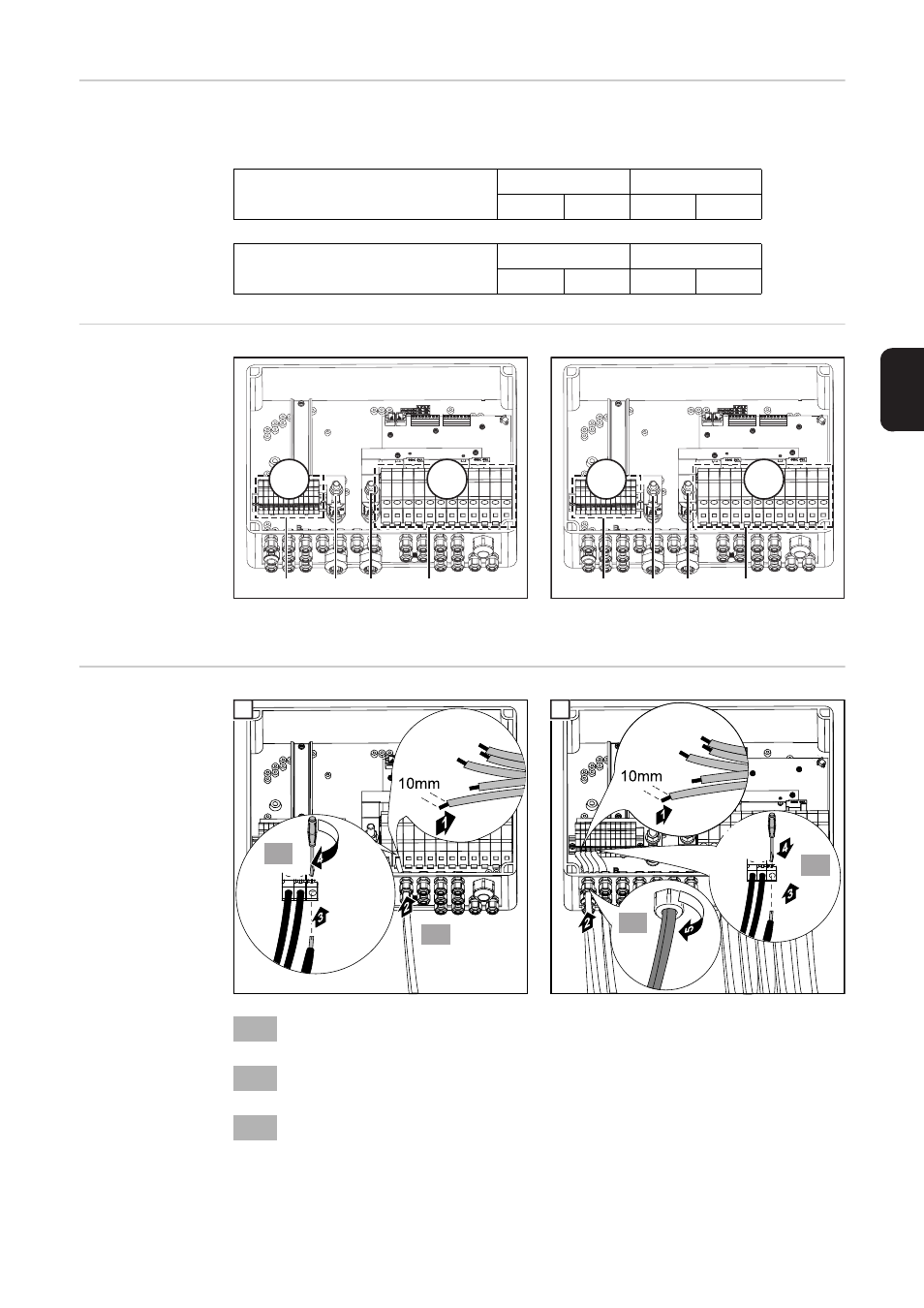

Σύνδεση αλυσί-
δων φ/β πλαισί-
ων στο Fronius
String Control
100/12
Αρνητική γείωση φ/β πλαισίου
DC-
DC+
B (in)
B‘ (out)
A‘ (out)
A (in)
Θετική γείωση φ/β πλαισίου
DC+
DC-
B (in)
B‘ (out)
A‘ (out)
A (in)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
Ροπή σύσφιξης 2,0 Nm
(B)
Ροπή σύσφιξης 1,5 Nm
(C)
Ροπή σύσφιξης 2,0 Nm
