Collegamento dei
cavi di comunica-
zione dati multi-
polari a Fronius
String Control
100/12 Se si utilizzano cavi di comunicazione dati multipolari con diametro max. di 6 mm, i due
cavi vengono fatti passare attraverso l'inserto in gomma e l'apertura appositamente previ-
sta, come avviene per i cavi RJ 45.
Le operazioni seguenti si applicano ai cavi di comunicazione dati con diametro massimo
di 6 mm.

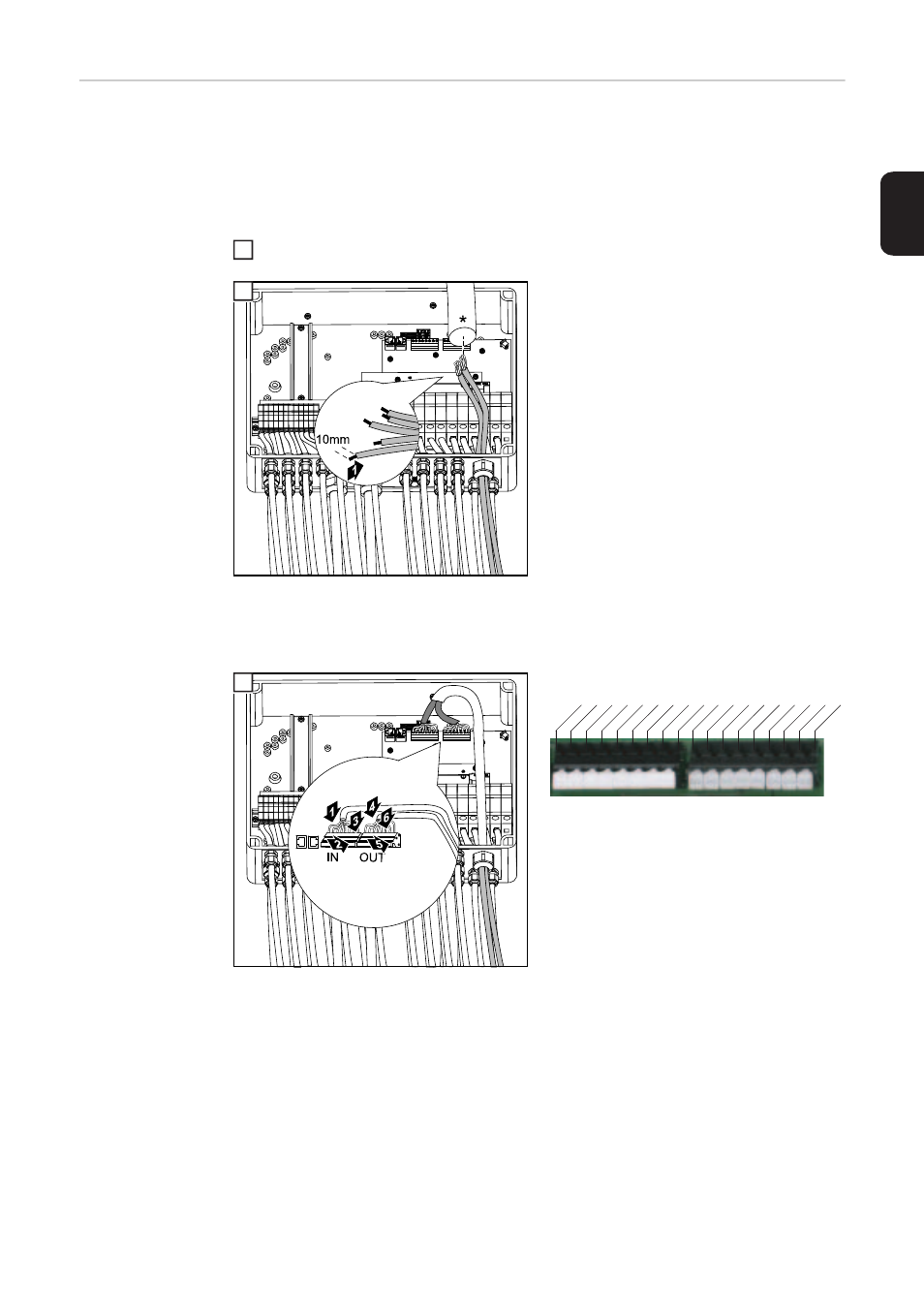

Rimuovere ca. 50 - 70 mm di rivestimento dal cavo di comunicazione dati.
* Tubo flessibile in silicone Ø 25 x
510 mm
?IMPORTANTE! Quando si collegano i cavetti ai morsetti, occorre conoscere l'assegna-
zione dei singoli cavetti.
1
2
Assegnazione dei morsetti:
3
IN OUT
+12 VGNDTX-
RX-RX+TX+GND
+12 V +12 VGND
RX-TX-TX+ RX+GND
+12 V
