59
IT
Descrizione dell'apparecchio
Sicurezza
Descrizione
dell'apparecchio -
Corpo esterno

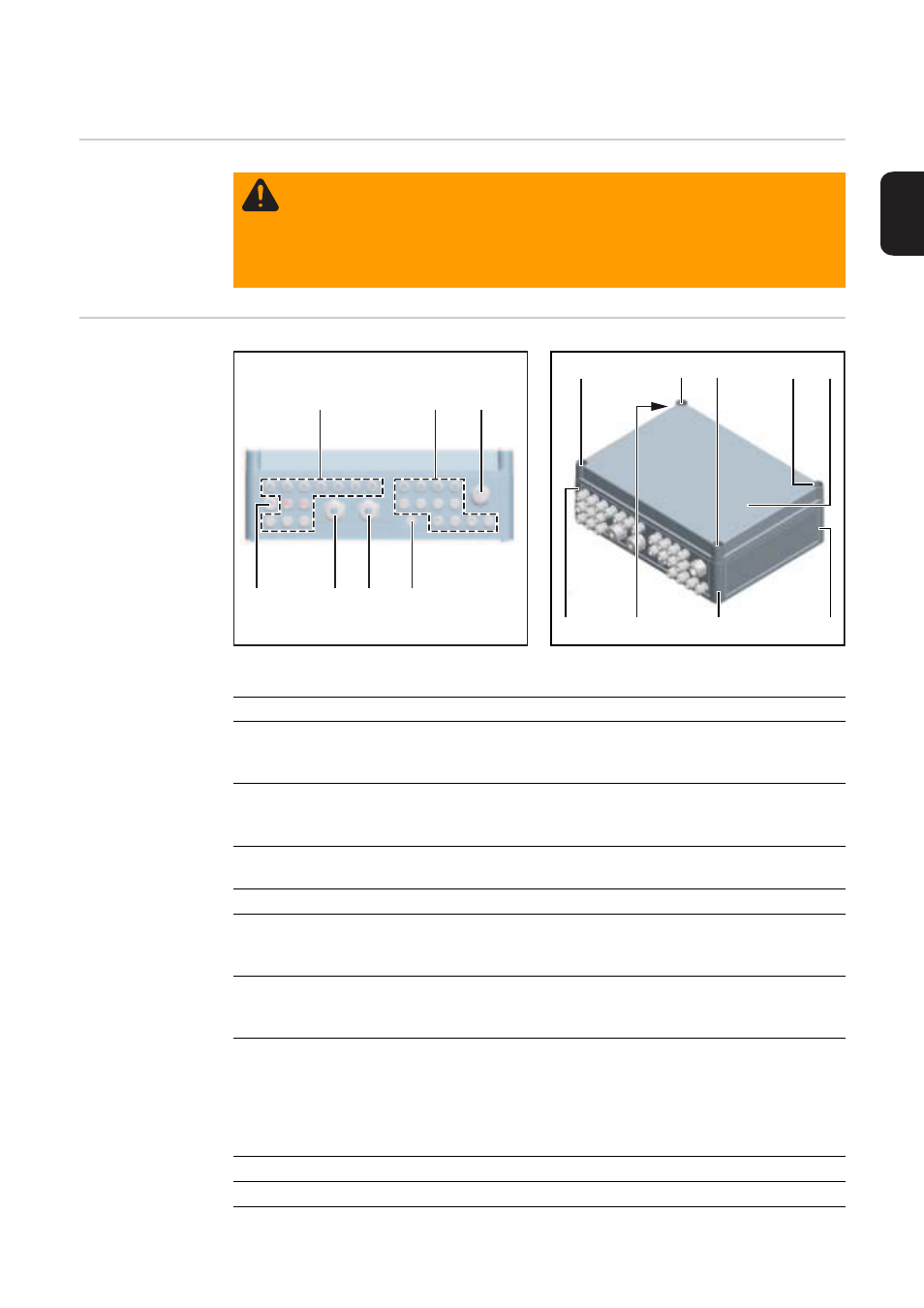

Fronius String Control 100/12 - Vista anteriore
Fronius String Control 100/12 - Vista obliqua dall'alto
AVVISO! Il cattivo uso dell'apparecchio può causare gravi lesioni personali e
danni materiali. Utilizzare le funzioni descritte solo dopo aver letto integralmente
e compreso i seguenti documenti:
-
le presenti istruzioni per l'uso
-
tutte le istruzioni per l'uso dei componenti del sistema, in particolare le norme
di sicurezza.
(1)
(2)
(3)
(5)
(6)
(7)
(4)
(8)
(12)
(11)
(10)
(9)
(16)
(15)
(14)
(13)
Num. Descrizione
(1)
Ingresso cavo per raccordo a vite metrico M16
(per cavo CC "IN")
Diametro cavo 3 - 7 mm
(2)
Ingresso cavo per raccordo a vite metrico M16
(per cavo CC "IN")
Diametro cavo 3 - 7 mm
(3)
Ingresso cavo per raccordo a vite metrico M25
(per cavo di comunicazione dati)
(4)
Membrana per la compensazione della pressione
(5)
Ingresso cavo per raccordo a vite metrico M32
(per cavo CC "OUT")
Diametro cavo 11 - 21 mm
(6)
Ingresso cavo per raccordo a vite metrico M32
(per cavo CC "OUT")
Diametro cavo 11 - 21 mm
(7)
Ingresso cavo per raccordo a vite metrico M20
(per cavo di terra)
Diametro cavo 8 - 13 mm
Necessario solo in caso di utilizzo di una protezione contro le sovratensioni op-
zionale.
(8)
Vite della copertura
(9)
Vite della copertura
