Description de l'appareil
Sécurité
Description de
l'appareil - Boîtier

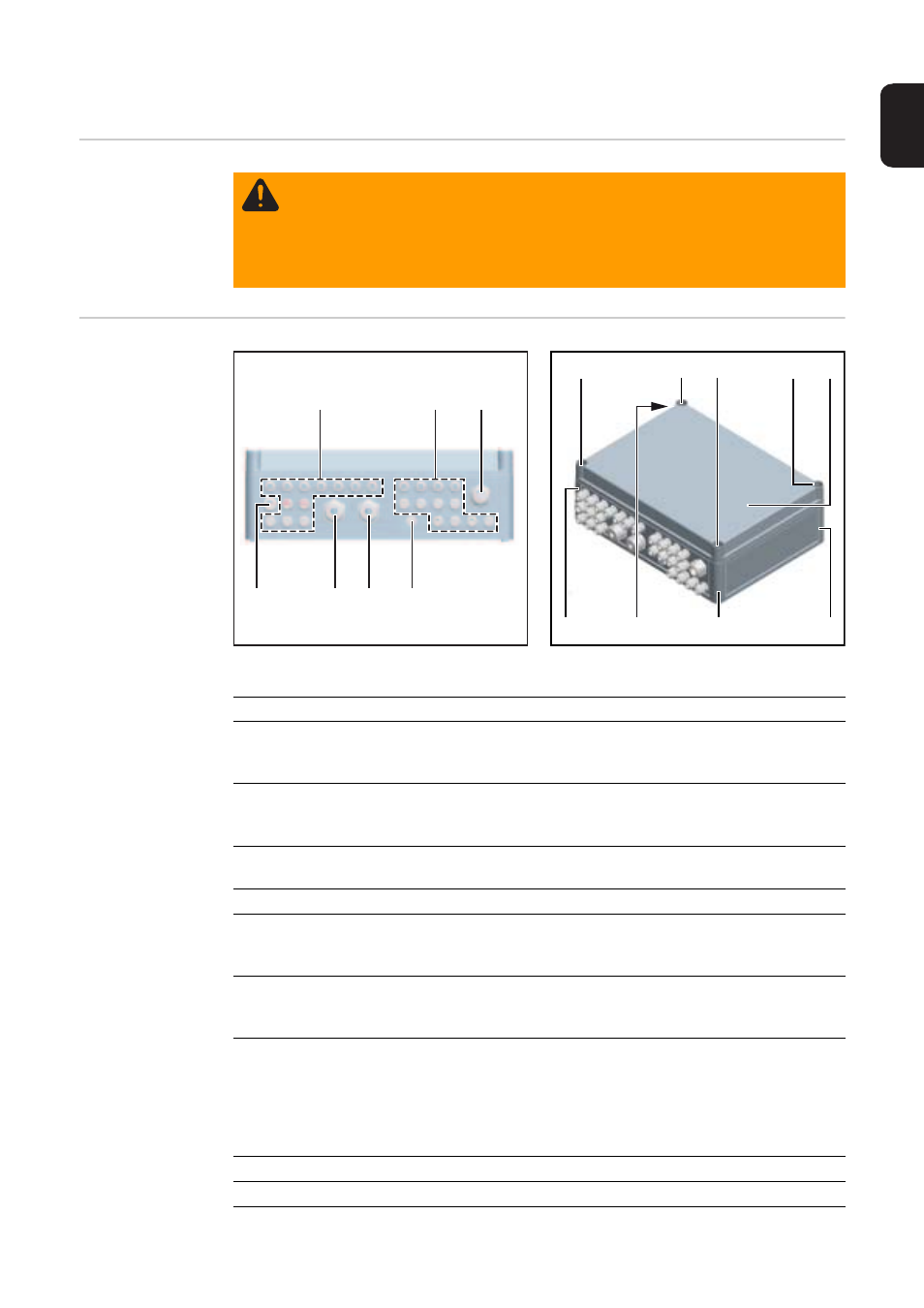

Fronius String Control 100/12 - Vue avant
Fronius String Control 100/12 - Vue inclinée du dessus
AVERTISSEMENT ! Les erreurs de manipulation peuvent entraîner des domma-
ges corporels et matériels graves. N'utiliser les fonctions décrites qu'après avoir
lu et compris l'intégralité des documents suivants :
-
les présentes Instructions de service
-
toutes les Instructions de service des composants du système, en particulier
les consignes de sécurité
(1)
(2)
(3)
(5)
(6)
(7)
(4)
(8)
(12)
(11)
(10)
(9)
(16)
(15)
(14)
(13)
Pos.
Désignation
(1)
Entrée de câble pour raccords vissés métriques M16
(pour câble DC 'IN')
Diamètre de câble 3 - 7 mm
(2)
Entrée de câble pour raccords vissés métriques M16
(pour câble DC 'IN')
Diamètre de câble 3 - 7 mm
(3)
Entrée de câble pour raccord vissé métrique M25
(pour câble de communication de données)
(4)
Membrane de compensation de pression
(5)
Entrée de câble pour raccord vissé métrique M32
(pour câble DC 'OUT')
Diamètre de câble 11 - 21 mm
(6)
Entrée de câble pour raccord vissé métrique M32
(pour câble DC 'OUT')
Diamètre de câble 11 - 21 mm
(7)
Entrée de câble pour raccord vissé métrique M20
(pour câble de terre)
Diamètre de câble 8 - 13 mm
Uniquement nécessaire en cas d'utilisation optionnelle d'une protection contre les
surtensions.
(8)
Vis de capot
(9)
Vis de capot
