Fronius String Control 100/12 Manual del usuario
Página 114
112
Conectar las series voltaicas de módulo solar al Fro-
nius String Control 100/12
Seguridad
Indicaciones para
la conexión de las
series voltaicas
de módulo solar
al Fronius String
Control 100/12

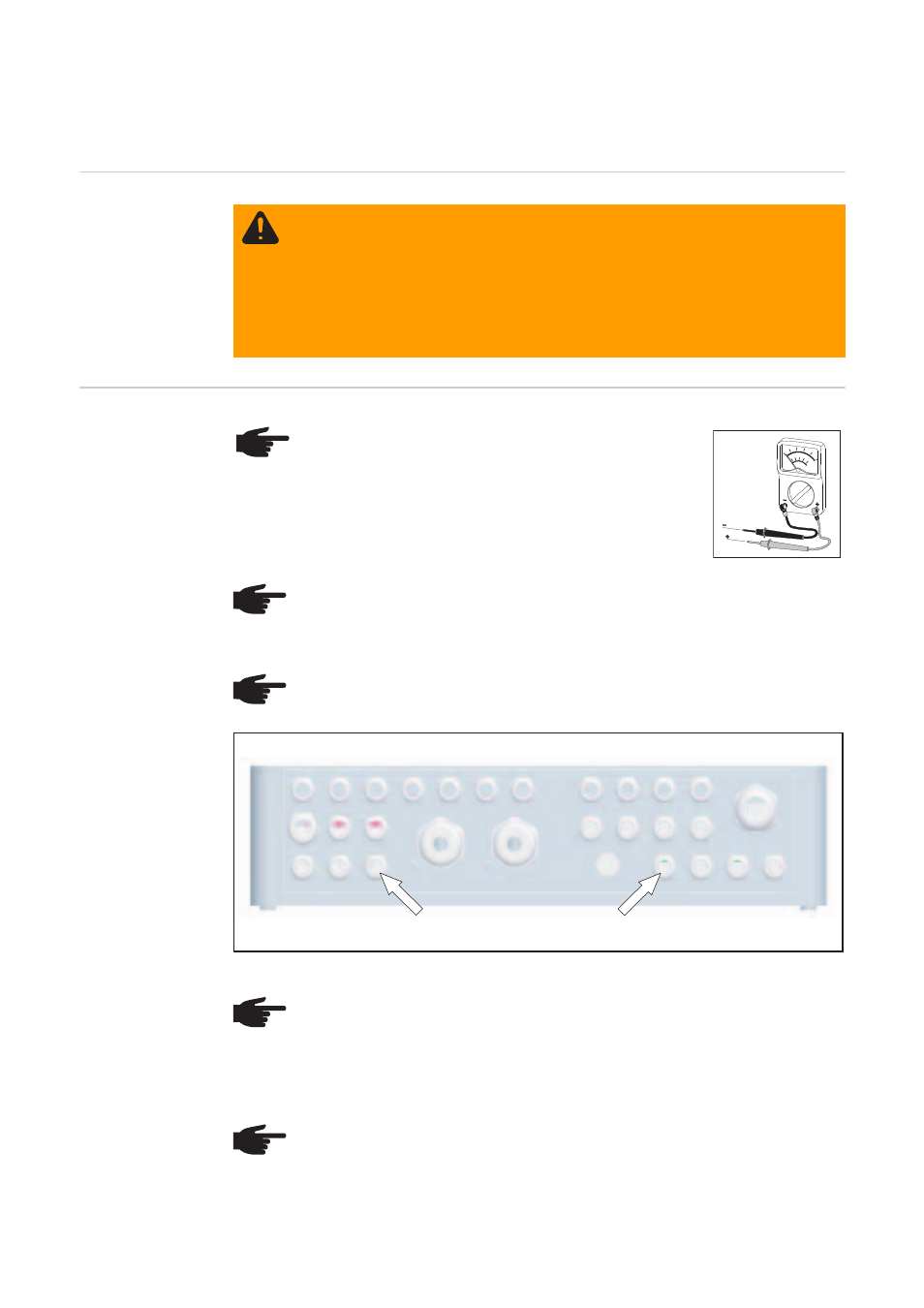

Recomendación para el orden de secuencia para introducir y conectar los cables DC
¡ADVERTENCIA! Una descarga eléctrica puede ser mortal. Peligro originado por
la tensión DC de los módulos solares.
-
¡Antes de realizar cualquier tipo de trabajos de conexión debe garantizarse
que el lado de entrada y de salida delante del aparato estén sin tensión!
-
¡Los trabajos de conexión sólo deben ser realizados por instaladores eléctri-
cos oficiales!
-
Se deben tener en cuenta las indicaciones de seguridad del presente ma-
nual de instrucciones.
¡OBSERVACIÓN! En los bornes de conexión para los
cables DC "IN" y en los bornes de conexión con portafu-
sibles para cables DC "IN" solo deben conectarse cables
DC de la misma polaridad.
¡OBSERVACIÓN! Para garantizar una conexión perfecta de los cables DC en los
bornes de conexión, debe tenerse en cuenta una longitud mínima de los cables
DC de 330 mm (medidos desde el canto inferior interior del Fronius String Control
100/12).
¡OBSERVACIÓN! Tener en cuenta el orden de secuencia al introducir y conectar
los cables DC: desde abajo hacia arriba y desde dentro hacia fuera.
¡OBSERVACIÓN! Al conectar menos de 12 series voltaicas de módulo solar se
recomienda distribuir los cables DC de la forma más uniforme posible entre los
canales de medición,
por ejemplo: conectar las 8 series voltaicas de módulo solar de tal modo que se
conecten 4 cables DC por cada canal de medición. A ser posible deben dejarse
algunos bornes libres entre los cables DC.
¡OBSERVACIÓN! En caso de una conexión de módulos solares de diferente to-
lerancia de potencia se recomienda distribuir la potencia de la manera más uni-
forme posible entre los canales de medición.
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
