ÉTAPE
1
Raccordements

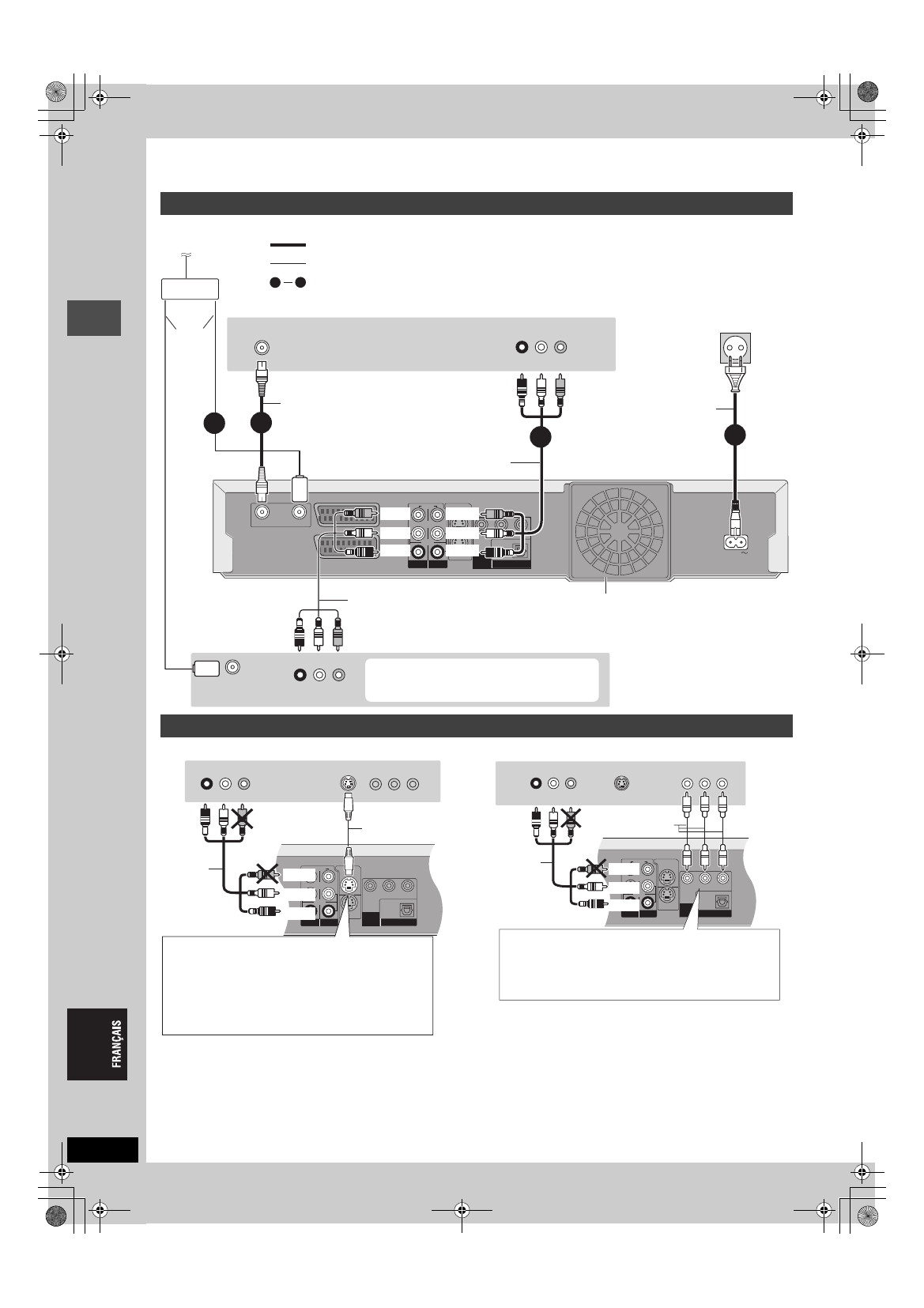

Raccordement au téléviseur par câble Péritel 21 broches (
∫
Sortie composantes vidéo
Dans ce système de transmission vidéo, trois signaux sont transmis, deux pour les différences de couleur (P
B
/P
R
) et un pour la luminance (Y),
dans le but d’obtenir une meilleure fidélité de reproduction des couleurs. Si le téléviseur est compatible avec le mode progressif, c’est une image
de grande qualité qui peut être obtenue, car les sorties des composantes vidéo de cet enregistreur envoient un signal en mode progressif (
➡
68)
Raccordement au téléviseur par connecteur AUDIO/VIDEO et au magnétoscope
R L
AUDIO OUT VIDEO OUT
VHF/UHF
RF IN
1
4
VHF/UHF
RF IN
RF OUT
RF OUT
RF IN
RF IN
AUDIO IN
R L
VIDEO IN
AC IN
Y
P
B
P
R
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO OUT
S VIDEO OUT
S VIDEO
S VIDEO
AV4 IN
AV4 IN
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
AV1 (TV)
AV2 (DECODER/EXT)
4
2
3
1
Vers l’antenne
Répartiteur
Câble
d’antenne
Ventilateur
Câble coaxial RF
Face arrière de l’appareil
Câble audio/vidéo
Vers la prise secteur
(CA 220 à 240 V, 50 Hz)
Vous pouvez aussi le raccorder au
connecteur AV2 de l’enregistreur à l’aide
d’un câble Péritel à 21 broches s’il dispose
d’un tel connecteur.
Câble audio/vidéo
Rouge Blanc Jaune
Rouge Blanc Jaune
indique un accessoire fourni.
indique un accessoire non fourni.
sont des branchements obligatoires. Faites-les dans l’ordre indiqué.
Face arrière du téléviseur
Face arrière du
magnétoscope
Utilisez un connecteur à
deux sorties
(répartiteur) pour
raccorder l’antenne à
votre magnétoscope.
Cordon d’alimentation secteur
À raccorder une fois tous les
autres branchements effectués.
Jaune
Blanc
Rouge
Jaune
Blanc
Rouge
Raccordement à un téléviseur avec connecteur S VIDEO ou COMPONENT VIDEO
COMPONENT
VIDEO IN
S VIDEO IN
AUDIO IN
R L
VIDEO IN
Y
P
B
P
R
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
S VIDEO OUT
S VIDEO OUT
S VIDEO
S VIDEO
AV4 IN
AV4 IN
UT
RF IN
COMPONENT
VIDEO IN
S VIDEO IN
AUDIO IN
R L
VIDEO IN
Y
P
B
P
R
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
S VIDEO OUT
S VIDEO OUT
S VIDEO
S VIDEO
AV4 IN
AV4 IN
RF OUT
RF IN
Connecteur S VIDEO OUT
Raccordez-le au connecteur S VIDEO IN du téléviseur
par un câble S-Vidéo.
La liaison par connecteur S VIDEO OUT permet
d’obtenir une image de meilleure qualité que par le
connecteur VIDEO OUT. (La qualité du téléviseur influe
également sur la qualité de l’image.)
Connecteurs COMPONENT VIDEO OUT
Reliez la prise COMPONENT VIDEO IN du téléviseur avec
des câbles vidéo. Ces connecteurs peuvent recevoir des
signaux entrelacés ou progressifs (
➡
68) et offrent une image
plus pure que le connecteur S VIDEO OUT.
≥
Respectez les codes couleurs des connecteurs lors du raccordement.
Câble
audio/
vidéo
Câble S-Vidéo
Câble vidéo
Câble
audio/
vidéo
Rouge Blanc Jaune
Jaune
Blanc
Rouge
Face arrière du téléviseur
Rouge Blanc Jaune
Face arrière du téléviseur
Jaune
Blanc
Rouge
Concernant le mode progressif (
➡
20)
Note aux possesseurs de téléviseurs PAL
compatibles avec l’affichage progressif (
➡
88
