15
RQT8204
S’il n’y a pas de prise Péritel 21 broches sur le téléviseur ( ➡ 16)
≥ Cette appareil est compatible avec l’enregistrement par minuterie commandé depuis le téléviseur (ex.: IDTV) ( ➡ 29).
≥ Les connecteurs Péritel AV2 et AV4 des téléviseurs Panasonic sont compatibles avec la fonction Q Link.
∫ RVB
Sigle des trois couleurs primaires de la lumière, rouge (R), vert (V) et bleu (B) et mode de production de signal vidéo fondé sur ces trois
couleurs. En divisant le signal vidéo en trois couleurs pour la transmission, le parasitage est largement réduit, ce qui donne des images de
qualité bien supérieure.

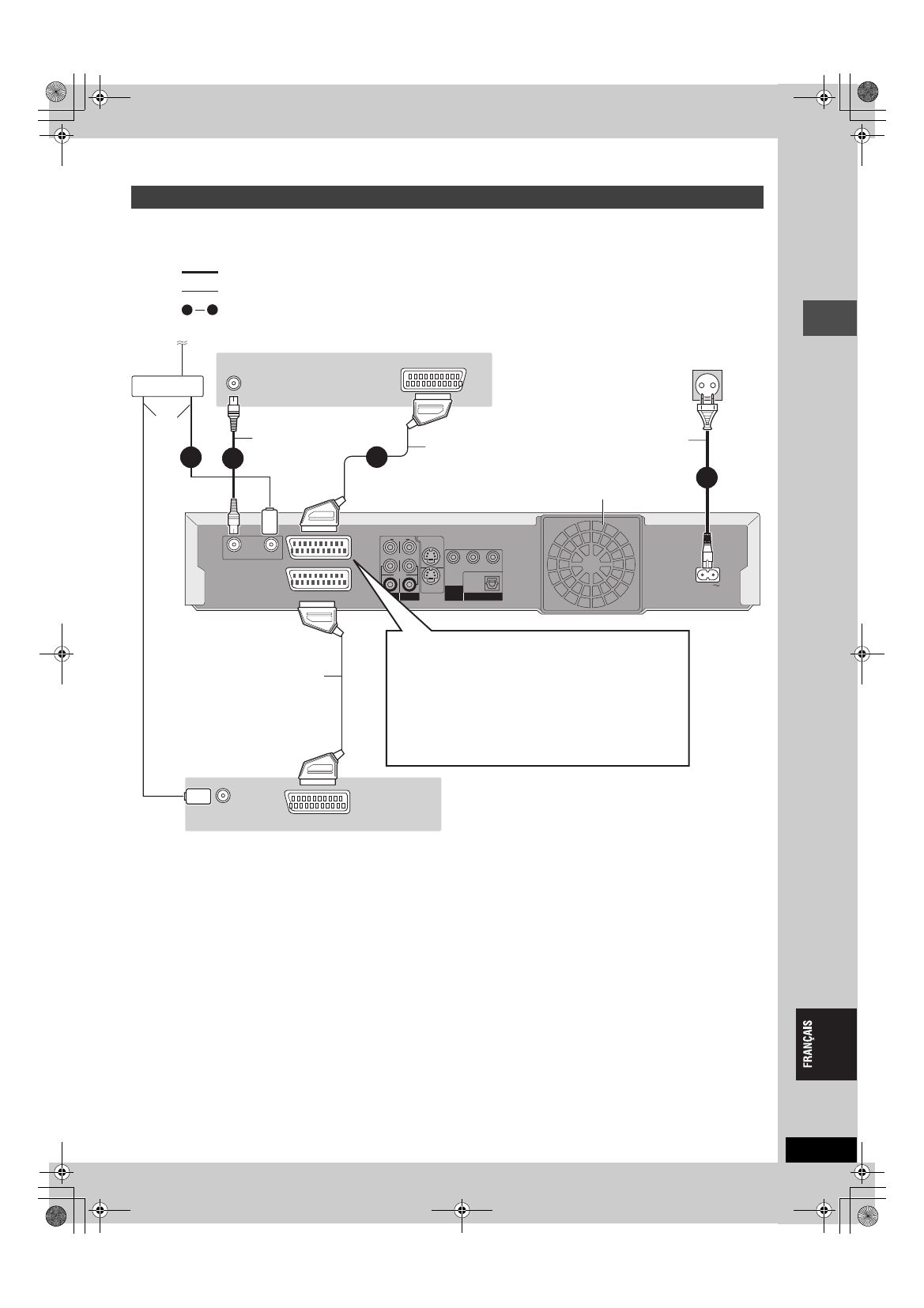

Raccordement au téléviseur par prise Péritel 21 broches et au magnétoscope
AV IN VHF/UHF
RF IN
RF OUT RF OUT RF IN RF IN
AV2 (DECODER/EXT)
AV1 (TV)
AV4 IN AV4 IN OUT OUT
AUDIO AUDIO
VIDEO VIDEO
R
L
R
L
S VIDEO OUT S VIDEO OUT
Y P B P R
COMPONENT COMPONENT
VIDEO VIDEO OUT OUT
(PROGRESSIVE/ (PROGRESSIVE/
INTERLACE) INTERLACE)
OPTICAL OPTICAL
DIGITAL AUDIO OUT DIGITAL AUDIO OUT
(PCM/BITSTREAM) (PCM/BITSTREAM)
S VIDEO S VIDEO
AV4 IN AV4 IN
AC IN
VHF/UHF
RF IN
AV OUT
1 4
4
3 2 1
Vers l’antenne
Répartiteur
Face arrière
du téléviseur
Câble
d’antenne
Face arrière du magnétoscope
Ventilateur
Câble coaxial RF
Face arrière de l’appareil
Vers la prise secteur
(CA 220 à 240 V, 50 Hz)
Câble Péritel à 21
broches câblées
indique un accessoire fourni.
indique un accessoire non fourni.
sont des branchements obligatoires. Faites-les dans l’ordre indiqué.
Connecteur AV1
≥ Si votre téléviseur est équipé d’une entrée RVB, vous pouvez le
raccorder au connecteur de l’enregistreur à l’aide d’un câble
Péritel 21 broches et visionner les signaux RVB envoyés par
celui-ci (
➡ ci-dessous).
Pour que l’enregistreur envoie un signal RVB, sélectionnez le
réglage “RVB (sans composant)” de l’option “Sortie PERITEL” du
menu CONFIGUR. (
➡ 57) après avoir effectué l’accord ( ➡ 18, 19).
≥ Si votre téléviseur est équipé de fonctions Q Link, vous pourrez
utiliser ces fonctions en raccordant un câble Scart à 21
broches entièrement câblé(
➡ 69).
Utilisez un
connecteur à deux
sorties (répartiteur)
pour raccorder
l’antenne à votre
magnétoscope.
Cordon d’alimentation secteur
À raccorder une fois tous les
autres branchements effectués.
Câble Péritel 21 broches
87
ÉT
APE 1
R
a
c
c
or
de
me
nts
