14
RQT8204

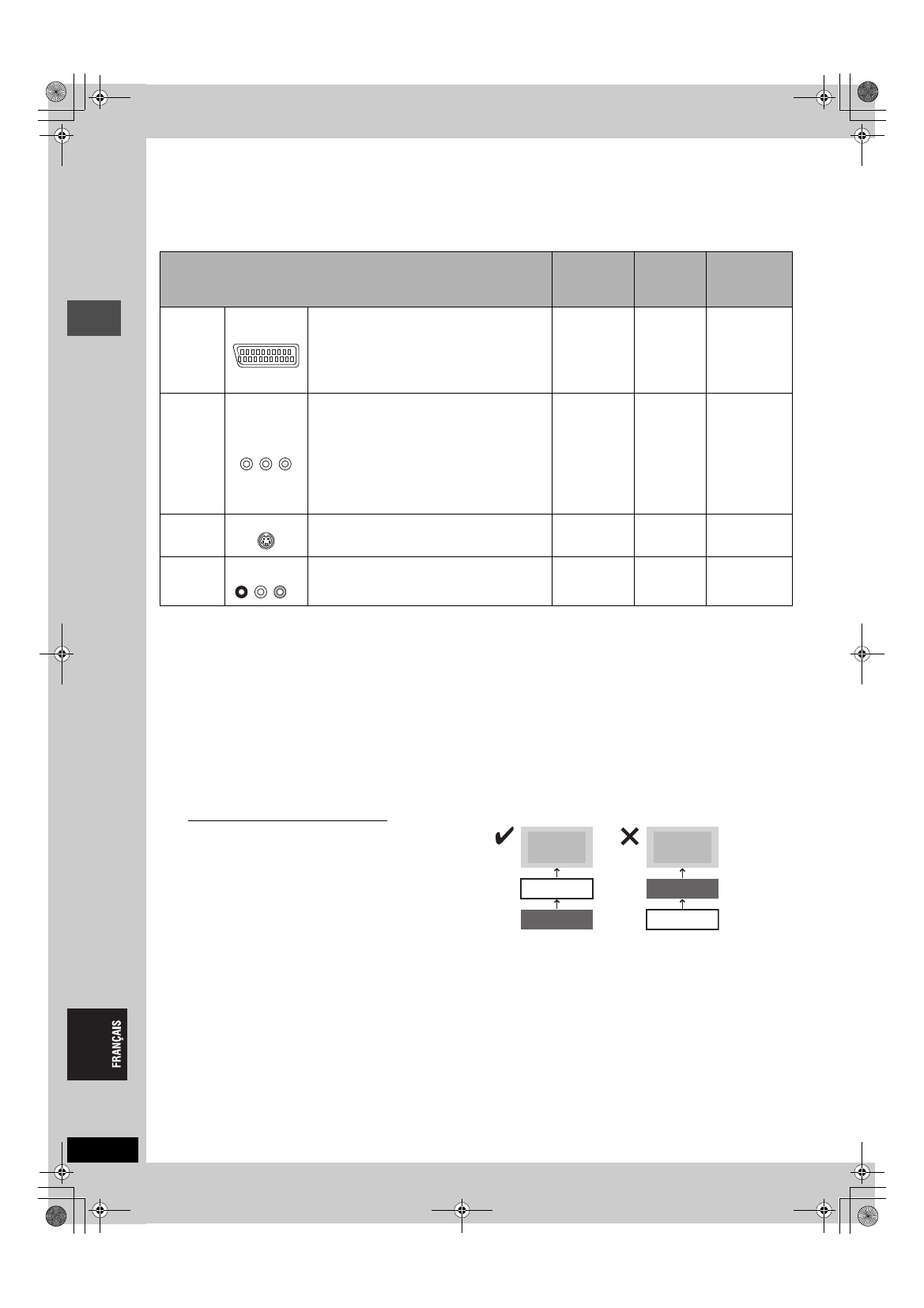

ÉTAPE
1
Raccordements
≥ Les connexions d’appareils décrites sont des exemples.
≥ Avant d’effectuer les raccordements, mettez hors tension tous les appareils et lisez les modes d’emploi appropriés.
≥ Les appareils périphériques et les câbles optionnels sont vendus séparément, sauf indication contraire.
∫ Recommandations de raccordement avec votre téléviseur
Fonctions Q Link
Q Link désigne un ensemble de fonctions pratiques (Pour plus de précisions ➡ 69). Veillez à utiliser un câble Péritel (également nommé
SCART) dont les 21 broches sont câblées pour pouvoir utiliser les fonctions Q Link.
Les systèmes ci-après d’autres fabricants sont à peu près équivalents au système Q Link de Panasonic. Pour plus de précisions, référez-vous
au mode d’emploi de votre téléviseur ou consultez votre revendeur.
≥ Q Link (marque déposée de Panasonic)
≥ DATA LOGIC (marque déposée de Metz)
≥ Easy Link (marque déposée de Philips)
≥ Megalogic (marque déposée de Grundig)
≥ SMARTLINK (marque déposée de Sony)
∫ Lorsque vous ne comptez pas vous servir de
l’appareil pendant un certain temps
Pour économiser l’électricité, débranchez-le de la prise de courant.
L’appareil consomme en effet un peu d’énergie même lorsqu’il est
éteint
[environ 3 W (mode Économie d’énergie)].
≥ Lorsque l’option “Power Save” est réglée sur “Oui”, la fonction
“Démarrage rapide” ne peut pas être utilisée.
∫ Raccordez l’appareil directement au téléviseur
Si vous raccordez l’appareil au téléviseur par l’intermédiaire d’un
boîtier de sélection AV ou d’un magnétoscope, le signal vidéo sera
affecté par les systèmes de protection de copyright et l’image
pourra ne pas s’afficher correctement.
≥ Raccordement à un téléviseur avec magnétoscope intégré
Raccordez cet appareil aux connecteurs de la partie téléviseur,
s’il existe des connecteurs distincts pour le téléviseur et le
magnétoscope.
Types de connecteurs d’entrée disponibles sur votre téléviseur
Câble(s)
requis
Page à
consulter
pour le
raccordement
Page à
consulter pour
les réglages TV
Péritel Raccordement vivement recommandé.
≥ Vous pouvez bénéficier en sortie de cet appareil
d’un signal RVB de haute qualité utilisable par un
téléviseur compatible RVB.
≥ Si votre téléviseur dispose de la fonctionnalité Q
Link, vous pouvez bénéficier d’autres fonctions
utiles.
Câble Péritel à
21 broches
câblées
➡ 15
➡ 19
≥ S’il s’agit d’un
téléviseur Q
Link
➡ 18
Composantes
vidéo Ces connecteurs permettent d’obtenir une image
plus pure que par le connecteur S-Vidéo.
≥ Si votre téléviseur est compatible avec le balayage
progressif, vous pouvez bénéficier de cette image
de très haute qualité.
Toutefois, si vous disposez d’un téléviseur à tube
cathodique compatible avec un signal progressif,
nous ne pouvons pas recommander ce type de
raccordement car un certain scintillement peut se
produire.
3 câbles vidéo ➡ 16 ➡ 19
S-Vidéo La liaison par ce connecteur permet d’obtenir une
image de meilleure qualité que par le connecteur
vidéo normal.
Câble S-Vidéo ➡ 16 ➡ 19
Audio/Vidéo Raccordement basique.
Câble audio/
vidéo (fourni)
➡ 16 ➡ 19
AV IN
COMPONENT
VIDEO IN
S VIDEO IN
AUDIO IN
R L
VIDEO IN
Téléviseur
Cet appareil
Magnétoscope
Téléviseur
Magnétoscope
Cet appareil
