TALADRADO UNIVERSAL (Ciclo 203, DIN/ISO: G203, opción de
software19)
3.6
3
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
75

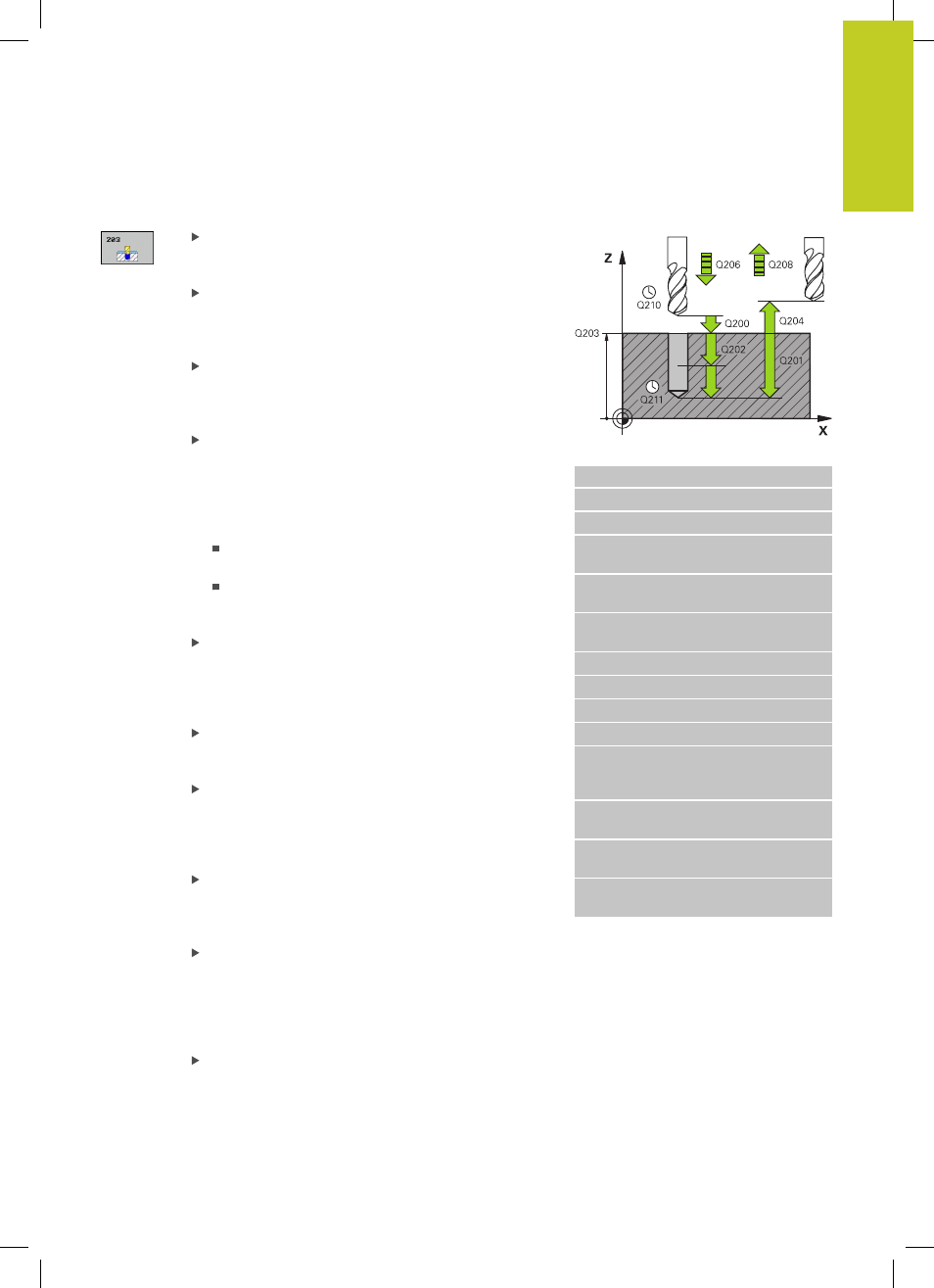

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza Campo de introducción 0 a 99999,9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro). Campo de
introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo
FAUTO, FU
Paso de profundización Q202 (incremental):
Medida a la que la herramienta correspondiente se
aproxima. Campo de introducción 0 a 99999,999. La
profundidad no tiene que ser múltiplo del paso de
profundización. El TNC se desplaza en un solo paso
de mecanizado a la profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor que la
profundidad y, a la vez, no hay ninguna rotura de
viruta definida
Tiempo de espera arriba Q210: Tiempo en
segundos que espera la hta. a la distancia de
seguridad, después de que el TNC la ha retirado
del taladro para desahogar la viruta Campo de
introducción 0 a 3600,0000
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de paso
Q202 en cada aproximación. Campo de introducción
0 a 99999,9999
Número de roturas de viruta antes de retirarse
Q213: Número de roturas de viruta, después de
las cuales el TNC retira la hta. del taladro para
soltarla. Para el arranque de viruta el TNC retira la
hta. según el valor de retroceso de Q256. Campo de
introducción 0 a 99999
Mínima profundidad de paso Q205 (valor
incremental): Si se ha introducido un valor de
reducción, el TNC limita el paso de aproximación al
valor programado en Q205. Campo de introducción
0 a 99999,9999
Bloques NC
11 CYCL DEF 203 TALADRO UNIVERSAL
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=100 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA
ARRIBA
Q203=+20 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q212=0.2 ;VALOR DE REDUCCIÓN
Q213=3 ;ROTURAS DE VIRUTA
Q202=3 ;PASO DE
PROFUNDIZACIÓN
MÍNIMO
Q211=0.25 ;TIEMPO DE ESPERA
ABAJO
Q208=500 ;AVANCE DE
RETROCESO
Q256=0.2 ;RETROCESO CON
ROTURA DE VIRUTA
