Ciclos de mecanizado: Roscado / Fresado de rosca
4.3 ROSCADO sin macho flotante GS NEU (Ciclo 207, DIN/ISO: G207)
4
102
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014

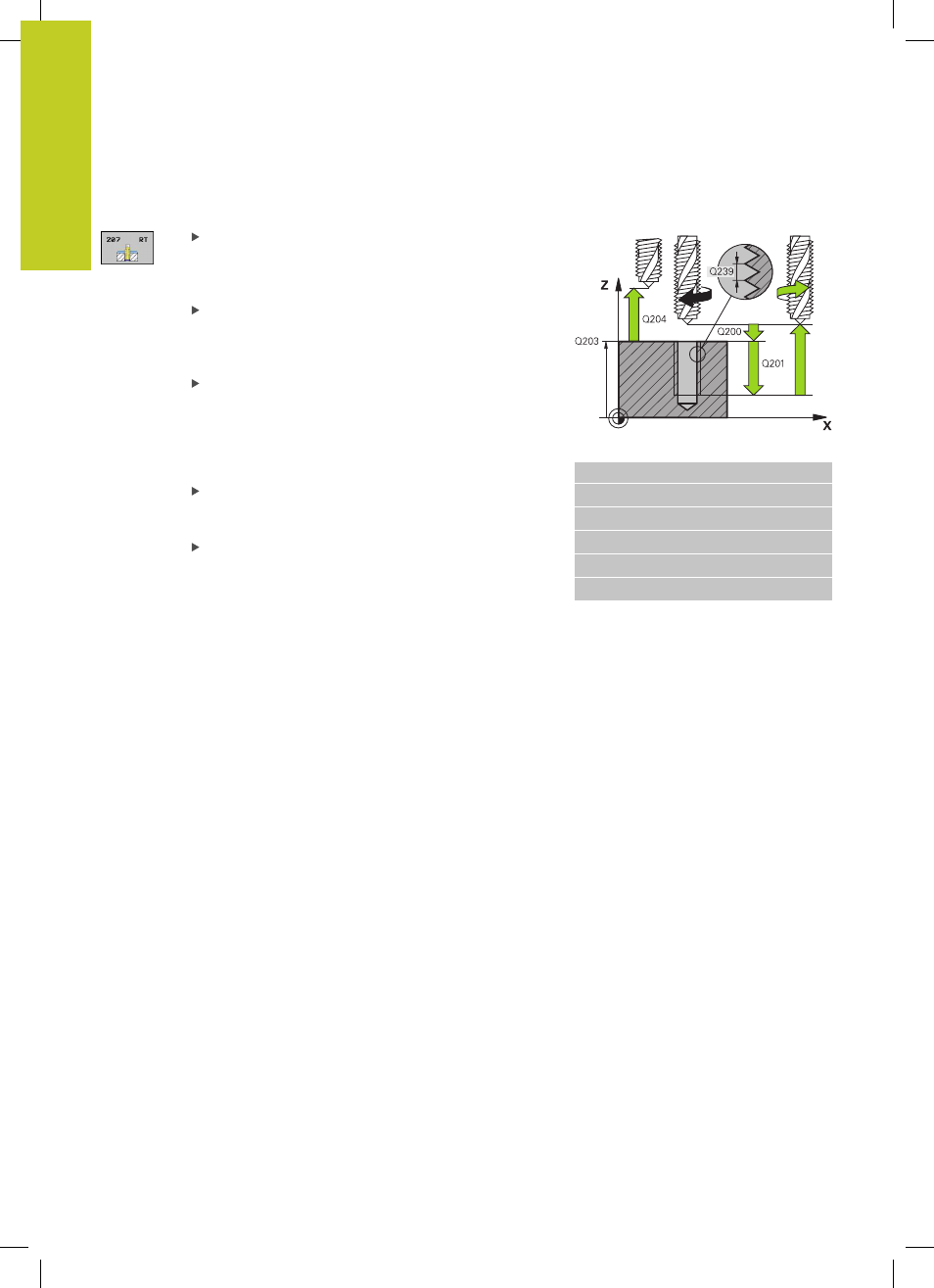

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas Campo de introducción
-99.9999 hasta 99.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Frases NC
26 CYCL DEF 207 ROSCADO GS NUEVO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Retirar al interrumpirse el programa
Si durante el roscado se acciona el pulsador externo de parada, el
TNC visualiza la softkey DESPLAZAR MANUALMENTE. Si se pulsa
DESPLAZAR MANUALMENTE, se retira la herramienta de forma
controlada. Para ello se activa el pulsador de dirección positiva del
eje de la herramienta activado.
