Ejemplos de programación 16.14
16
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
409

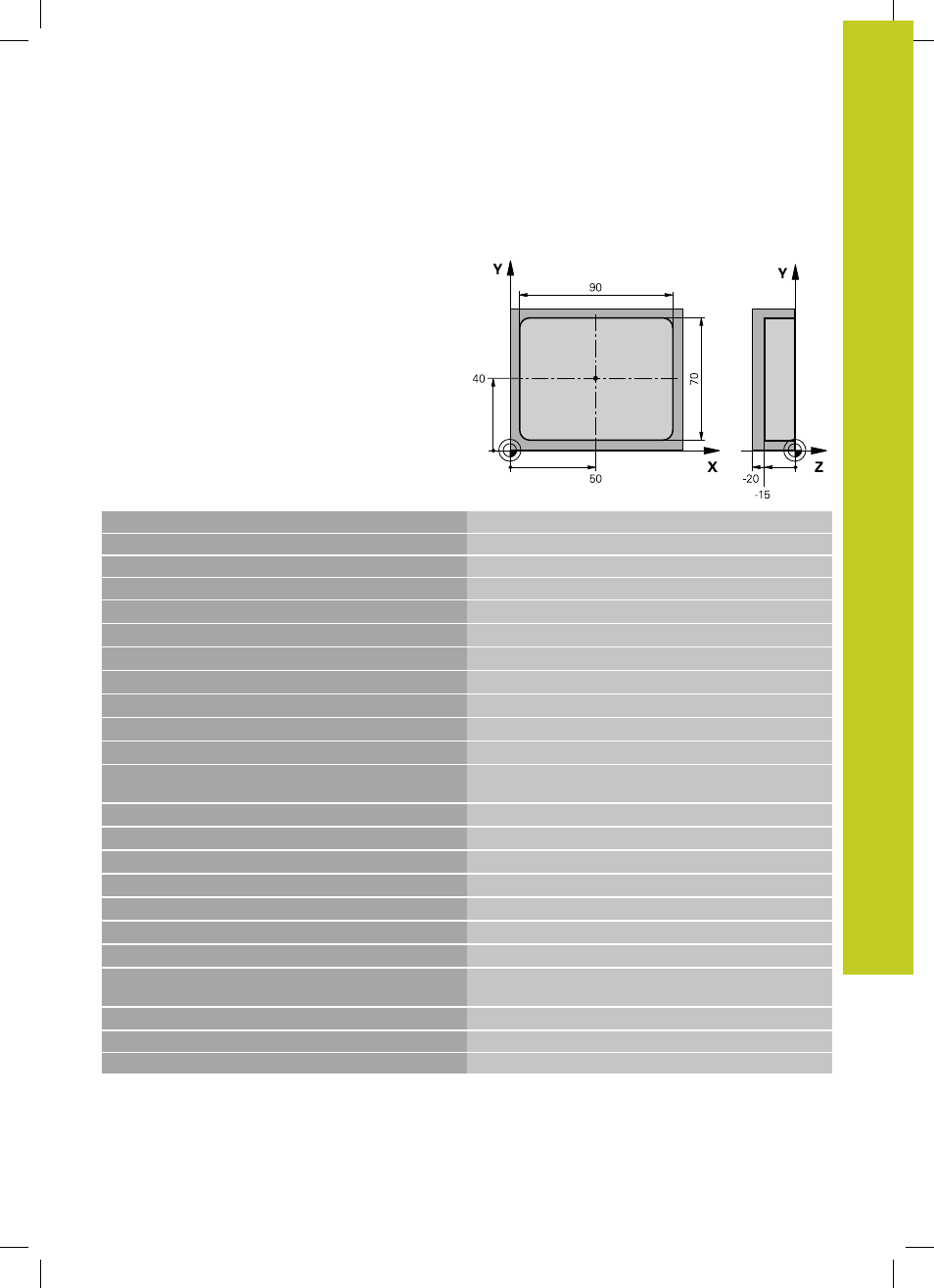

Ejemplo: medir cajera rectangular, registrar resultados
de medición
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z
Llamada al palpador
2 L Z+100 R0 FMAX
Retirar el palpador
3 TCH PROBE 423 MEDIR RECTÁNGULO INT.
Q273=+50 ;CENTRO 1ER EJE
Q274=+40 ;CENTRO 2º EJE
Q282=90 ;LONGITUD LADO 1 Longitud nominal en X
Q283=70 ;LONGITUD LADO 2 Longitud nominal en Y
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA ALTURA
SEGURA
Q284=90.15 ;MEDIDA MÁXIMA LADO 1
Tamaño máx. en X
Q285=89.95 ;MEDIDA MÍNIMA LADO 1
Tamaño mín. en X
Q286=70.1 ;MEDIDA MÁXIMA LADO 2
Tamaño máx. en Y
Q287=69.9 ;MEDIDA MÍNIMA LADO 2
Tamaño mín. en Y
Q279=0,15 ;TOLERANCIA 1ER CENTRO
Desviación admisible de la posición en X
Q280=0.1 ;TOLERANCIA 2º CENTRO
Desviación admisible de la posición en Y
Q281=1 ;PROTOCOLO DE MEDICIÓN
Emitir el protocolo de medición en el fichero
Q309=0 ;DETENCIÓN DEL PGM EN CASO DE
ERROR
Cuando se sobrepase la tolerancia no emitir aviso de error
Q330=0 ;NÚMERO DE HERRAMIENTA
Sin supervisión de la hta.
4 L Z+100 R0 FMAX M2
Retirar la herramienta, Final de programa
5 END PGM BSMESS MM
