HEIDENHAIN TNC 620 (34056x-04) Cycle programming - Manual (Página 381)

MEDIR CÍRCULO EXTERIOR (Ciclo 422; DIN/ISO: G422, Opción de
Software 17)
16.6
16
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
381

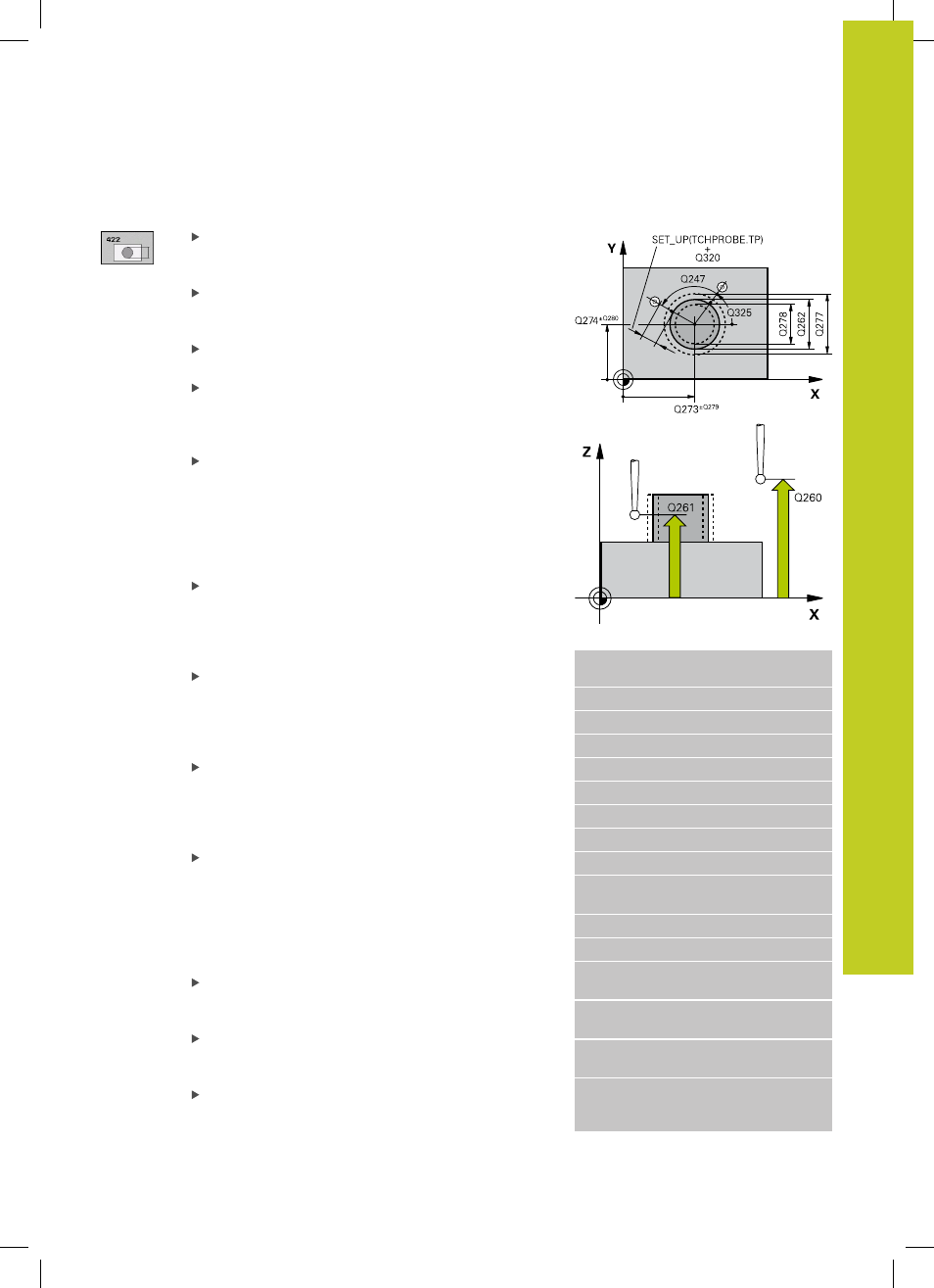

Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (valor absoluto): centro de la isla
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Diámetro nominal Q262: introducir diámetro de la
isla. Campo de introducción 0 a 99999,9999
ángulo inicial Q325 (valor absoluto): ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción
-360,0000 hasta 360,0000
Paso angular Q247 (valor incremental): ángulo
entre dos puntos de medición, el signo del paso
angular determina la dirección de mecanizado (-
= sentido horario). Si se quieren medir arcos de
círculo, deberá programarse un paso angular inferior
a 90°. Campo de introducción -120.0000 hasta
120.0000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Cota máxima de la isla Q277: Mayor diámetro
admisible de la isla. Campo de introducción 0 a
99999,9999
Cota mínima de la isla Q278: Diámetro mínimo
admisible de la isla. Campo de introducción 0 a
99999,9999
Valor tolerancia centro 1er eje Q279: desviación
admisible de la posición en el eje principal del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Frases NC
5 TCH PROBE 422 MEDIR CÍRCULO
EXTERIOR
Q273=+50 ;CENTRO 1ER EJE
Q274=+35 ;CENTRO 2º EJE
Q262=75 ;DIÁMETRO NOMINAL
Q325=+90 ;ÁNGULO INICIAL
Q247=+30 ;PASO ANGULAR
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+10 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q275=35,15 ;MEDIDA MÁXIMA
Q276=34,9 ;MEDIDA MÍNIMA
Q279=0,05 ;TOLERANCIA 1ER
CENTRO
Q280=0,05 ;TOLERANCIA 2º
CENTRO
Q281=1 ;PROTOCOLO DE
MEDICIÓN
Q309=0 ;DETENCIÓN DEL
PROGRAMA EN CASO DE
ERROR
