Utilizar ciclos de mecanizado
2.3 Definición del modelo PATTERN DEF
2
52
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
2.3 Definición del modelo PATTERN DEF
Utilización
Con la función
PATTERN DEF se pueden definir de forma sencilla
modelos de mecanizado regulares, a los cuales se puede llamar
con la función
CYCL CALL PAT. Al igual que en las definiciones
de ciclo, en la definición del modelo también se dispone de
figuras auxiliares, que ilustran el correspondiente parámetro de
introducción.
¡Utilizar PATTERN DEF solo en combinación con el
eje de herramienta Z!

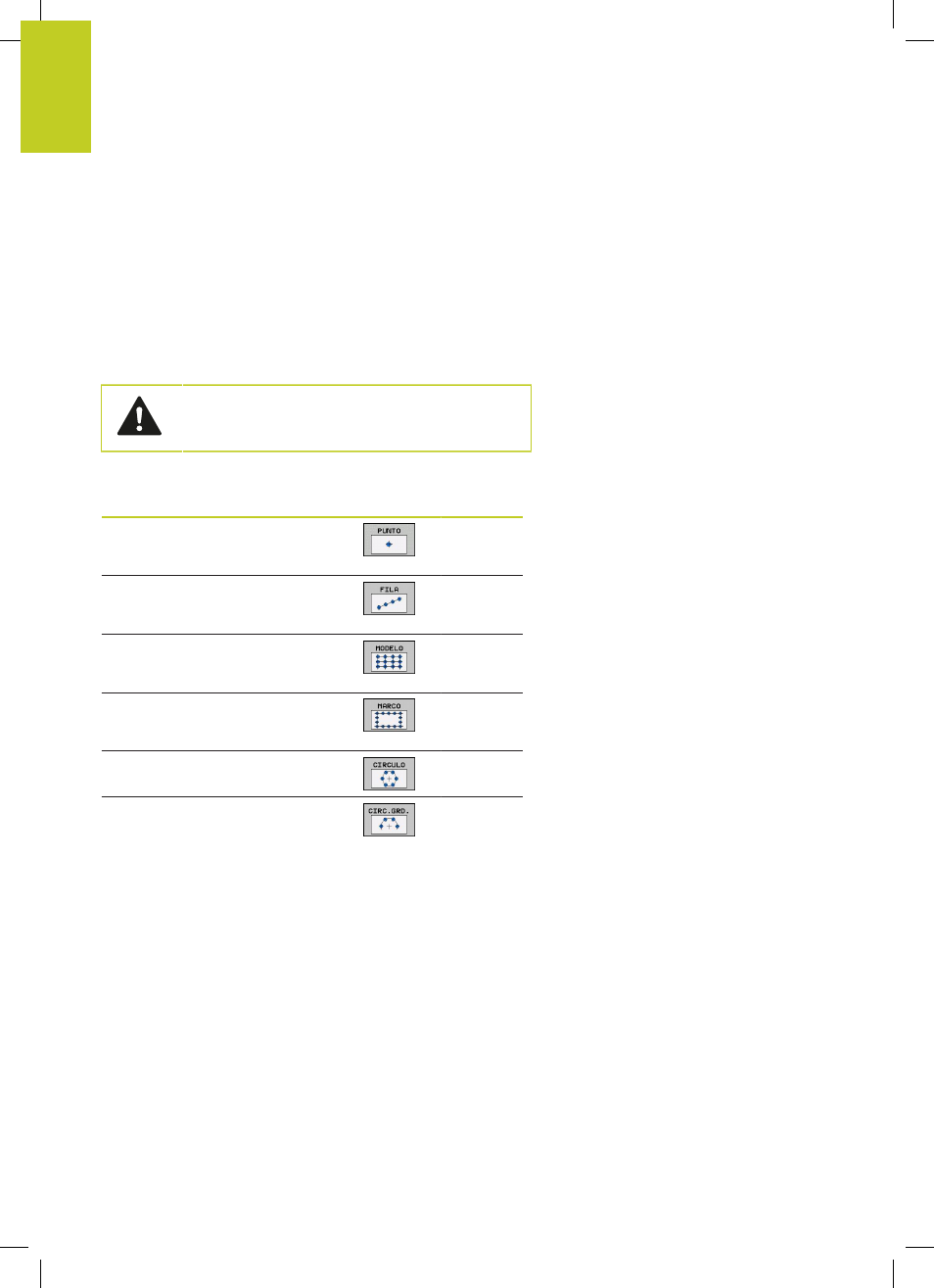

Se dispone de los siguientes modelos de mecanizado:
Figuras de mecanizado Softkey Lado
PUNTO
Definición de hasta 9 posiciones de
mecanizado cualesquiera 54
FILA
Definición de una fila individual, recta
o girada 54
MODELO
Definición de un modelo individual,
recto, girado o deformado 55
MARCO
Definición de un marco individual,
recto, girado o deformado 56
CÍRCULO
Definición de un círculo completo 57
CÍRCULO PARCIAL
Definición de un círculo parcial 58
