Ciclos de mecanizado: Taladro
3.3 TALADRAR (ciclo 200)
3
68
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014

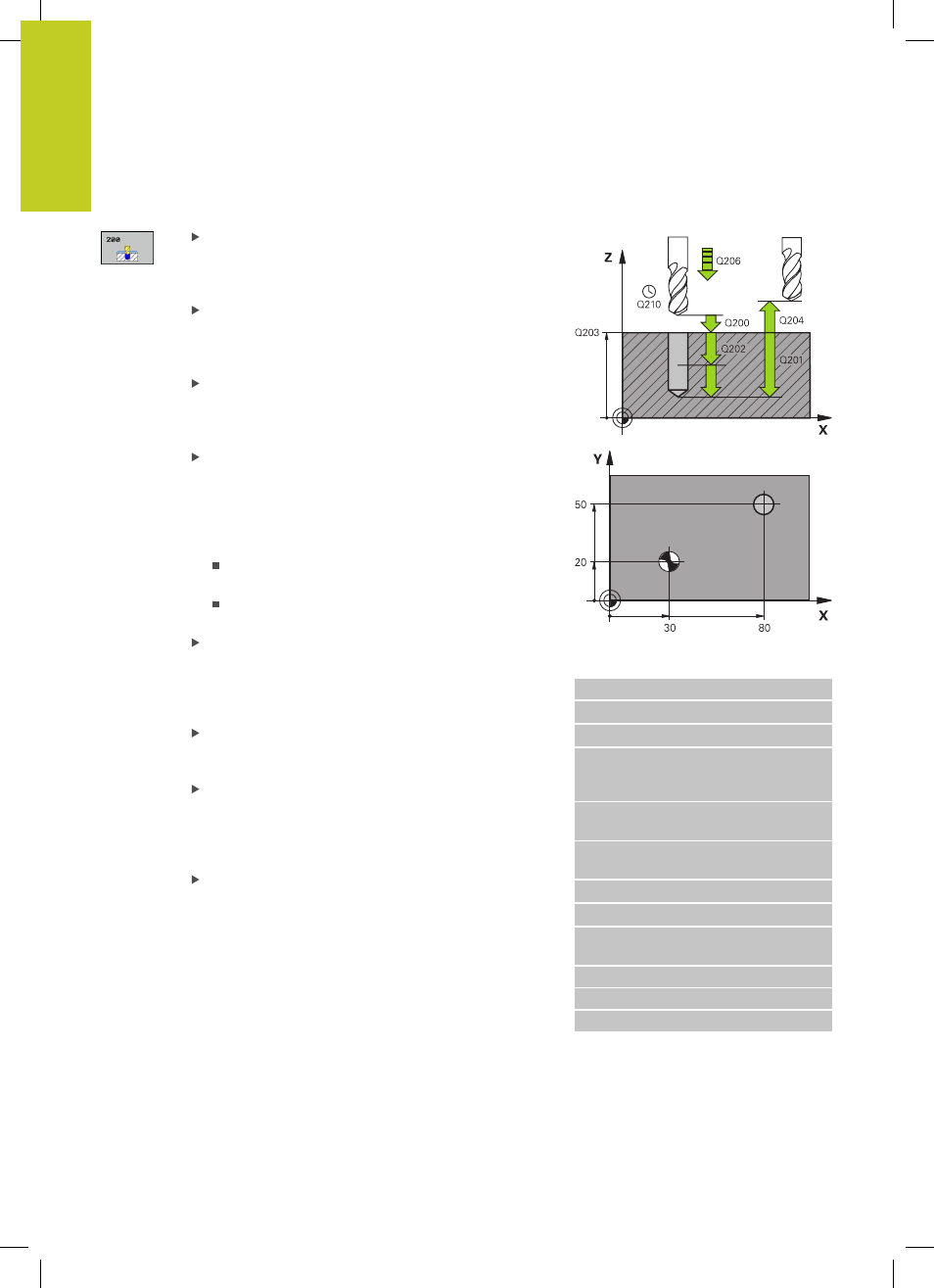

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza; introducir siempre valor positivo Campo
de introducción 0 a 99999,9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro). Campo de
introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo
FAUTO, FU
Paso de profundización Q202 (incremental):
Medida a la que la herramienta correspondiente se
aproxima. Campo de introducción 0 a 99999,999. La
profundidad no tiene que ser múltiplo del paso de
profundización. El TNC se desplaza en un solo paso
de mecanizado a la profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor a la
profundidad total
Tiempo de espera arriba Q210: Tiempo en
segundos que espera la hta. a la distancia de
seguridad, después de que el TNC la ha retirado
del taladro para desahogar la viruta Campo de
introducción 0 a 3600,0000
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Tiempo de espera abajo Q211: Tiempo en
segundos que espera la hta. en la base del taladro
Campo de introducción 0 a 3600,0000
Bloques NC
TALADRAR 11 CYCL DEF 200
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA
ARRIBA
Q203=+20 ;COOR. SUPERFICIE
Q204=100 ;2ª DIST. DE SEGURIDAD
Q211=0.1 ;TIEMPO DE ESPERA
ABAJO
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
