Ciclos de palpación: Determinar puntos de referencia automáticamente
15.4 PUNTO DE REFERENCIA RECTÁNGULO INTERIOR (Ciclo 410, DIN/
ISO: G410, Opción de Software 17)
15
322
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
15.4 PUNTO DE REFERENCIA
RECTÁNGULO INTERIOR (Ciclo 410,
DIN/ISO: G410, Opción de Software 17)
Desarrollo del ciclo

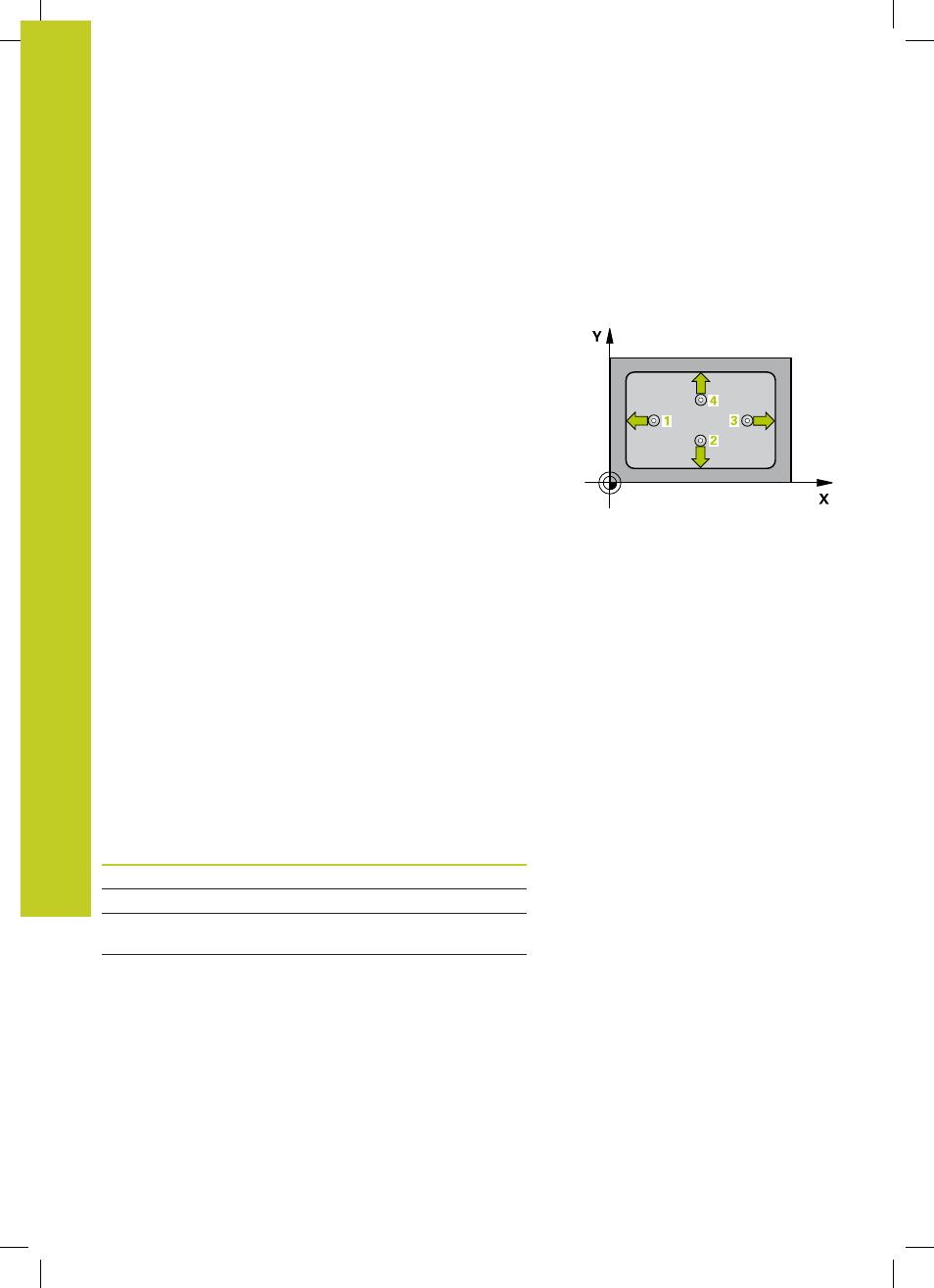

Con el ciclo de palpación 410 se calcula el centro de una cajera
rectangular y se fija este punto central como punto de referencia.
Si se desea, el TNC también puede escribir el punto central en una
tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", Página 284) en el punto de palpación 1 .
El TNC calcula los puntos de palpación a partir de los datos del
ciclo y de la distancia de seguridad de la columna
SET_UP de la
tabla de palpación
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F)
3 Luego el palpador se desplaza, o bien paralelamente al eje hasta
la altura de medición, o bien linealmente hasta la altura segura
para el siguiente punto de palpación
2 y ejecuta allí el segundo
proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y luego
en el punto de palpación 4 y ejecuta allí el tercer y el cuarto
proceso de palpación respectivamente
5 Finalmente, el TNC vuelve a posicionar el palpador en la altura
de seguridad y procesa el punto de referencia determinado en
función de los parámetros del ciclo Q303 y Q305 (ver "")
6 Si se desea, el TNC determina a continuación, en un proceso
de palpación separado, además el punto de referencia en el eje
del palpador y memoriza los valores reales en los parámetros Q
siguientes
Número de
parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q154 Valor real longitud del lado en el eje
principal
Q155 Valor real del lado en el eje auxiliar
