CALIBRAR RADIO EXTERIOR TS (PALPADOR) (Ciclo 463, DIN/ISO:
G463, opción de software 17)
17.8
17
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
423
Para determinar el desplazamiento de centros de la
bola de palpador, el TNC debe estar preparado por
el fabricante de la máquina. ¡Rogamos consulten el
manual de su máquina!
La característica de si o como el palpador se puede
orientar ya viene predefinida en los palpadores de
HEIDENHAIN. El fabricante de la máquina configura
otros palpadores.
ZAPFENRADIUS Q407: Diámetro del aro de ajuste.
Campo de introducción 0 a 99,9999

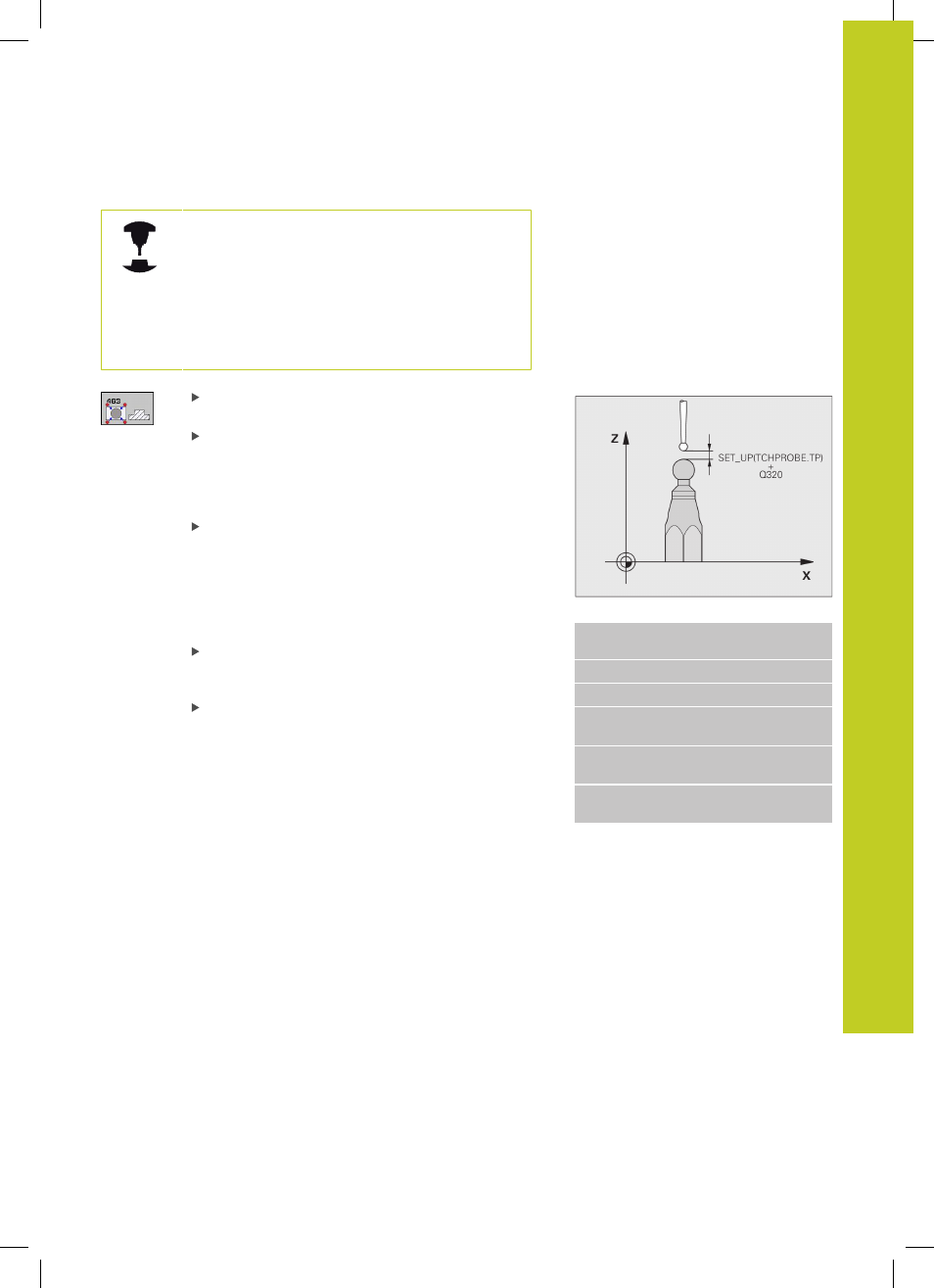

DIST. SEGURIDAD Q320 (incremental): Distancia
adicional entre el punto de medición y la bola
del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
DESPLAZAR A S: ALTURA Q301: Determinar como
debe desplazarse el palpador entre los puntos de
medición:
0: Desplazar entre dos puntos a la altura de
medición
1: Desplazar entre dos puntos a la altura de
seguridad
NÚMERO DE PALPACIONES Q407 (absoluto):
Número de puntos de medición sobre el diámetro.
Campo de introducción 0 a 8
ÁNGULO DE REFERENCIA Q380 (absoluto): Ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción 0
a 360,0000
Frases NC
5 TCH PROBE 463 CALIBRAR TS
(PALPADOR) EN ISLAS
Q407=+5 ;RADIO DE ISLA
Q320=+0 ;DIST. DE SEGURIDAD
Q301=+1 ;IR A ALTURA DE
SEGURIDAD
Q423=+8 ;NÚMERO DE
PALPACIONES
Q380=+0 ;ÁNGULO DE
REFERENCIA
