Ciclos de mecanizado: Superficies cilíndricas
8.5 Ejemplos de programación
8
210
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
8.5 Ejemplos de programación

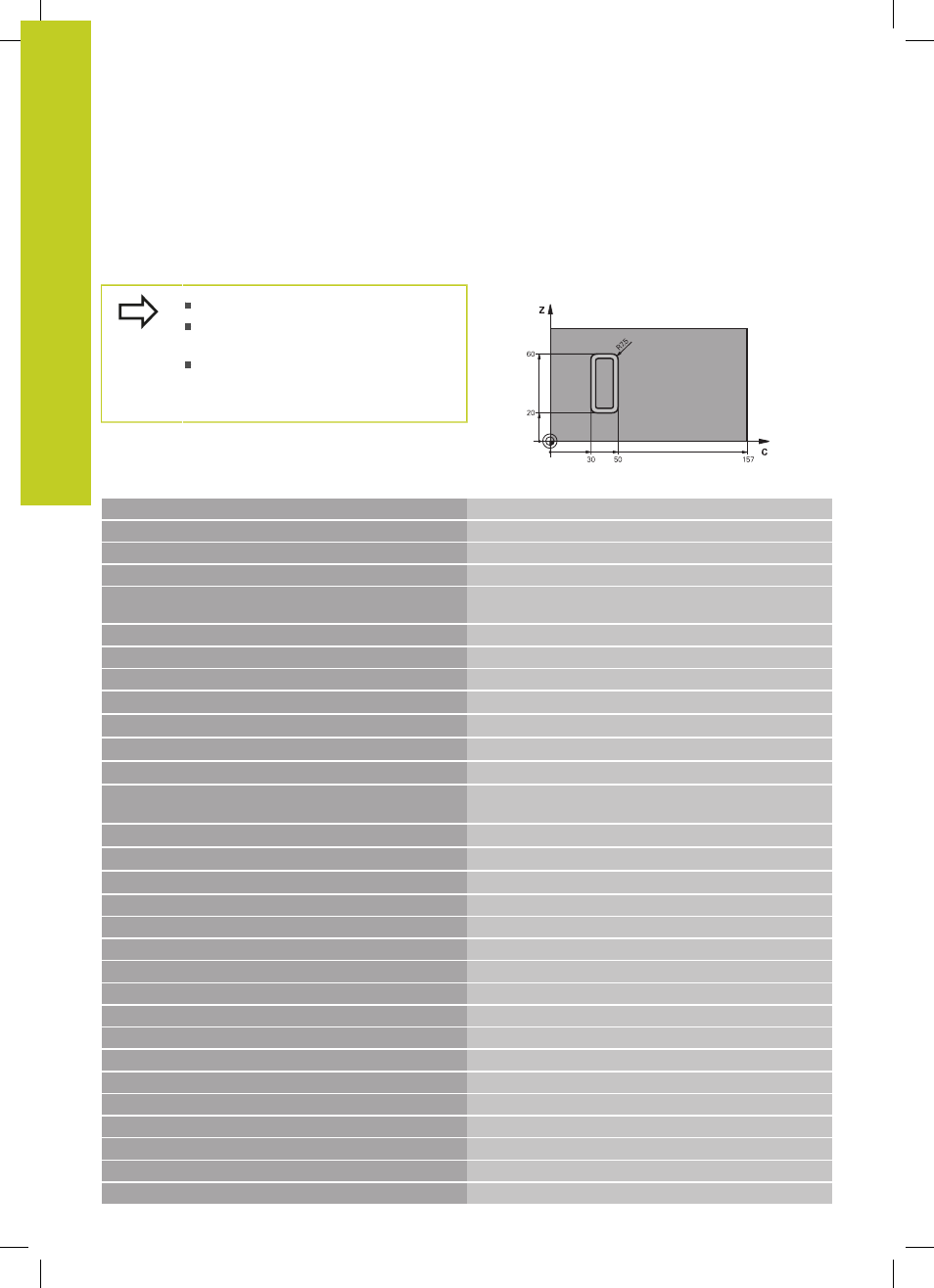

Ejemplo: Superficie cilíndrica con ciclo 27
Máquina con cabezal B y mesa C
Cilindro sujeto en el centro de la mesa
giratoria
El punto de referencia se encuentra en
la parte inferior en el centro de la mesa
giratoria
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000
Llamada a la hta., diámetro 7
2 L Z+250 R0 FMAX Retirar la herramienta
3 L X+50 Y0 R0 FMAX
Preposicionar la hta. sobre el centro de la mesa giratoria
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN MBMAX
FMAX
Inclinar
5 CYCL DEF 14.0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 ETIQUETA DEL CONTORNO 1
7 CYCL DEF 27 SUPERFICIE CILÍNDRICA
Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DIST. DE SEGURIDAD
Q10=4 ;PASO DE PROFUNDIZACIÓN
Q11=100 ;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE ACOTADO
8 L C+0 R0 FMAX M13 M99
Preposicionar mesa redonda, entrar husillo, llamar ciclo
9 L Z+250 R0 FMAX Retirar la herramienta
10 PLANE RESET TURN FMAX
Inclinar hacia atrás, cancelar función PLANE
11 M2 Final del programa
12 LBL 1 Subprograma del contorno
13 L X+40 Y+20 RL
Indicación en mm en el eje giratorio (Q17=1)
14 L X+50
15 RND R7.5
16 L Y+60
17 RND R7.5
18 L IX-20
19 RND R7.5
20 L Y+20
21 RND R7.5
