Ciclos SL con fórmulas de contorno complejas 9.1
9
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
221

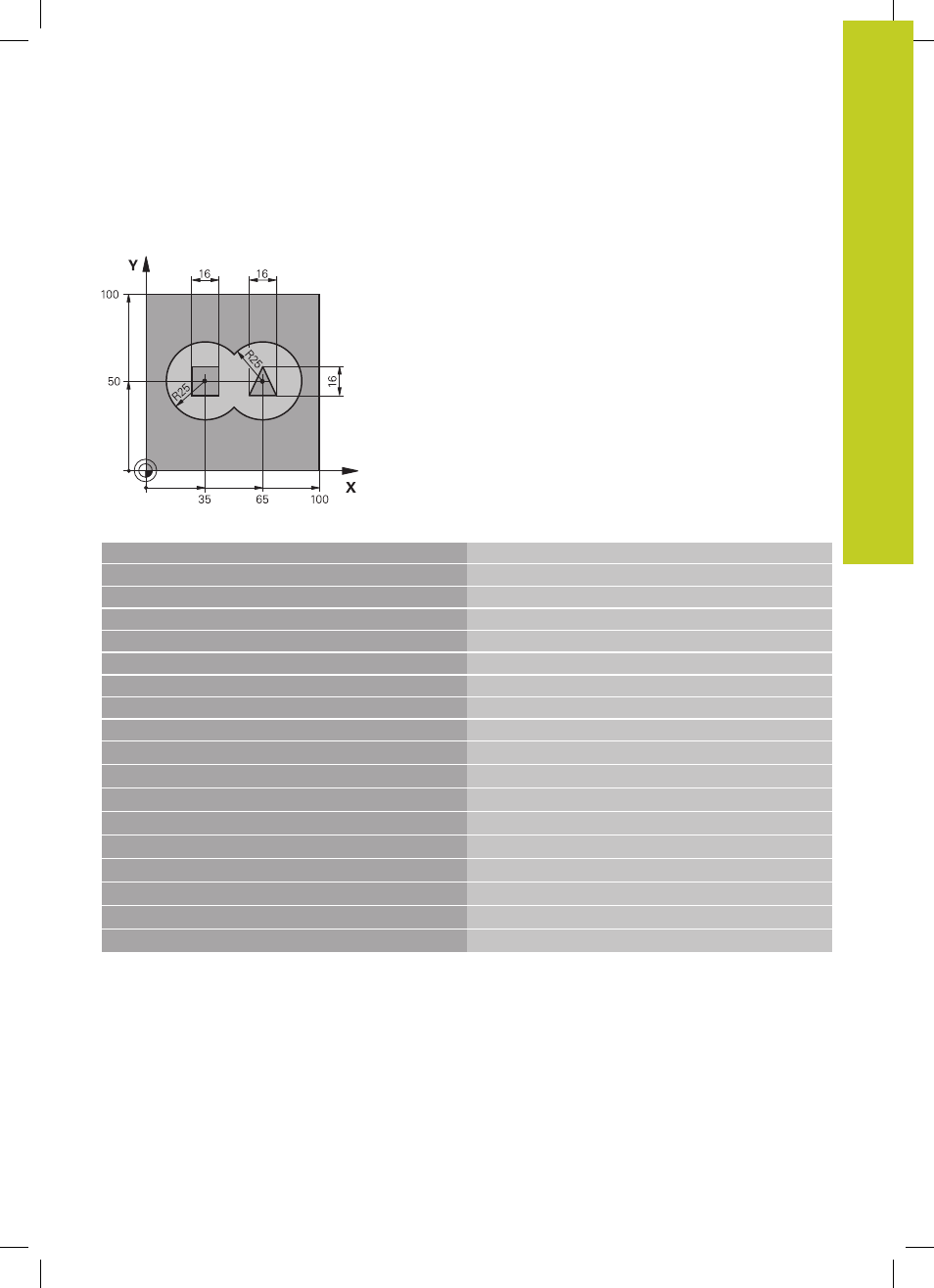

Ejemplo: desbastar y acabar contornos superpuestos
con fórmula de contorno
0 BEGIN PGM CONTORNO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Definición de herramienta con fresa de desbaste
4 TOOL DEF 2 L+0 R+3 Definición de herramienta con fresa de acabado
5 TOOL CALL 1 Z S2500 Llamada de herramienta con fresa de desbaste
6 L Z+250 R0 FMAX
Retirar la herramienta
7 SEL CONTOUR “MODEL“ Fijar programa de definición de contorno
8 CYCL DEF 20 DATOS DEL CONTORNO
Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPE DE TRAYECTORIA
Q3=+0.5 ;SOBREMEDIDA LATERAL
Q4=+0.5 ;PROFUNDIDAD DE SOBREMEDIDA
Q5=+0 ;COOR. SUPERFICIE
Q6=2 ;DIST. DE SEGURIDAD
Q7=+100 ;ALTURA SEGURA
Q8=0.1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
