Trabajar con ciclos de mecanizado 2.1
2
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
45

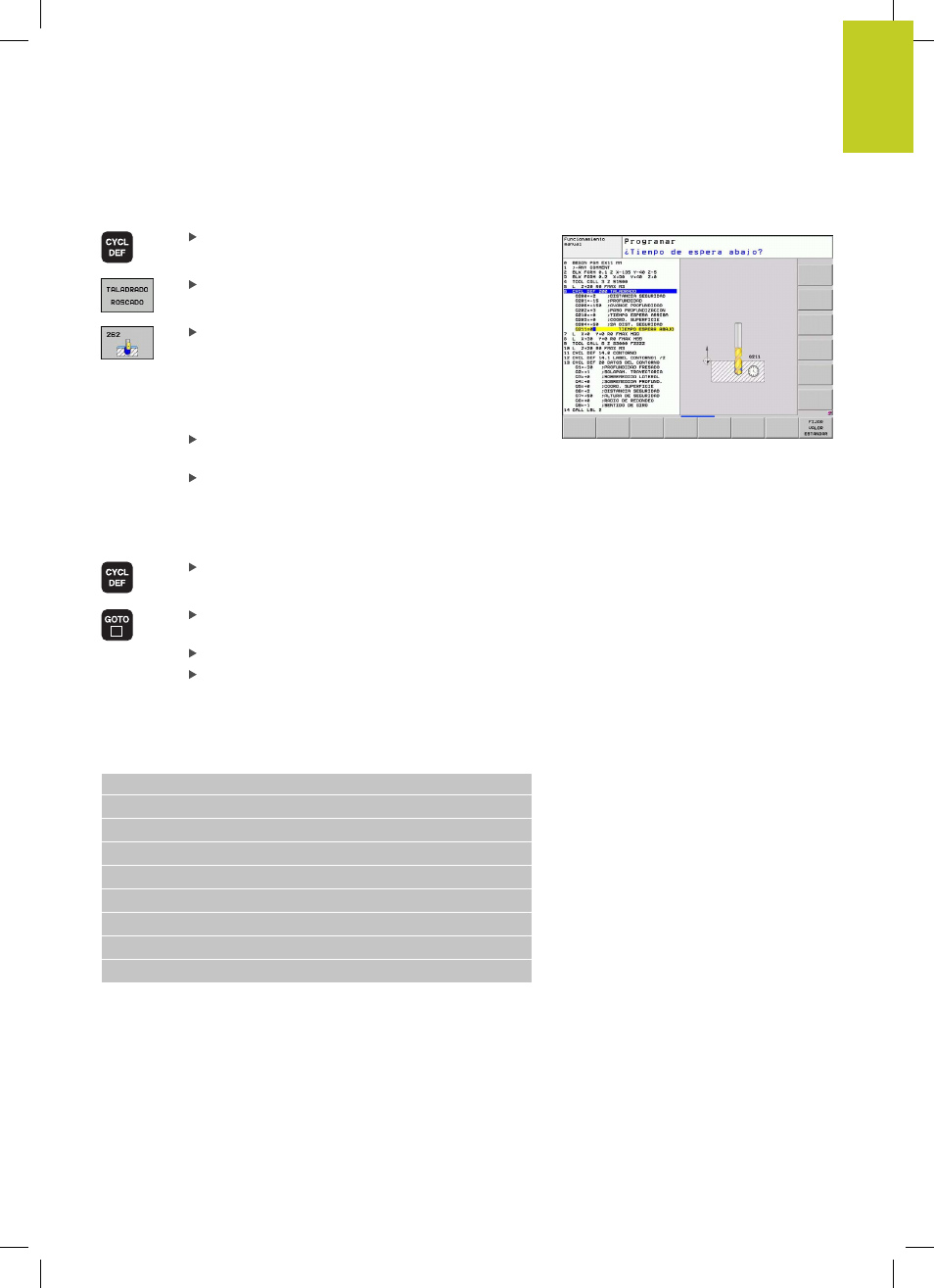

Definir ciclo mediante Softkeys
La carátula de softkeys muestra los diferentes
grupos de ciclos
Seleccionar el grupo de ciclos, p.ej. ciclos de
taladrado
Seleccionar un ciclo, por ej. FRESADO DE ROSCA.
El TNC abre un diálogo y solicita todos los valores
de introducción; simultáneamente aparece en la
mitad derecha de la pantalla un gráfico en el cual
aparece el parámetro a introducir en color más
claro
Introducir todos los parámetros solicitados por el
TNC y finalizar la entrada con la tecla ENT
El TNC finaliza el diálogo después de haber
introducido todos los datos necesarios
Definir el ciclo a través de la función GOTO
La carátula de softkeys muestra los diferentes
grupos de ciclos
El TNC muestra en una ventana de transición el
resumen de ciclos
Seleccionar con el cursor el ciclo que se desea o
Introducir el número de ciclo y confirmar
respectivamente con la tecla ENT. El TNC
abre entonces el diálogo del ciclo descrito
anteriormente
Ejemplo de frases NC
TALADRAR 7 CYCL DEF 200
Q200=2 ;DIST. DE SEGURIDAD
Q201=3 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE PROFUNDIZACIÓN
Q202=2 ;PASO DE PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
