Ejemplo: Fijar el punto de referencia en la superficie de la pieza y
en el centro del círculo de taladros
15.15
15
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
363

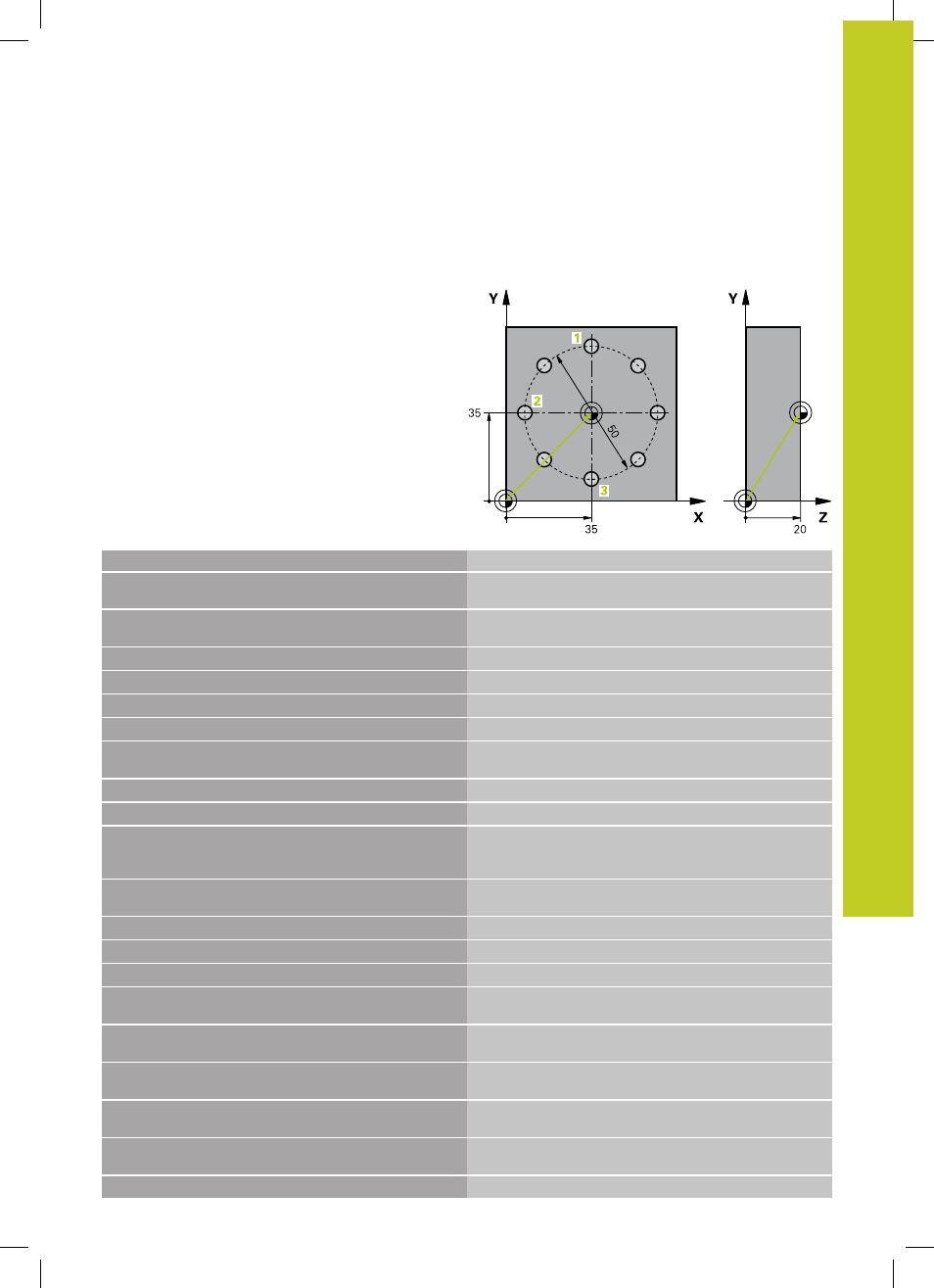

15.15 Ejemplo: Fijar el punto de referencia en
la superficie de la pieza y en el centro
del círculo de taladros
El punto central medido del círculo de agujeros debe
escribirse para emplearse más a menudo en la tabla
preset.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z
Llamada a la herramienta 0 para determinar el eje de
palpación
2 TCH PROBE 417 PTO. REF. EJE TS Definición del ciclo para la fijación del punto de referencia
en el eje de palpación
Q263=+7,5 ;1ER PUNTO 1ER EJE Punto de palpación: Coordenada X
Q264=+7,5 ;1ER PUNTO 2º EJE Punto de palpación: Coordenada Y
Q294=+25 ;1ER PUNTO 3ER EJE Punto de palpación: Coordenada Z
Q320=0 ;DIST. DE SEGURIDAD Distancia de seguridad adicional en columna SET_UP
Q260=+50 ;ALTURA SEGURA Altura hasta la que puede desplazarse el eje de palpación
sin que se produzca colisión
Q305=1 ;Nº EN TABLA
Escribir coordenada Z en fila 1
Q333=+0 ;PUNTO DE REFERENCIA
Fijar el eje del palpador a 0
Q303=+1 ;TRANSFERENCIA DEL VALOR DE
MEDIDA
Guardar en la tabla de presets PRESET.PR el punto de
referencia calculado respecto al sistema de coordenadas
fijado en la máquina (sistema REF).
3 TCH PROBE 416 PTO. REF. CENTRO DE CÍRCULO DE
TALADROS
Q273=+35 ;CENTRO 1ER EJE Centro del círculo de taladros: Coordenada X
Q274=+35 ;CENTRO 2º EJE Centro del círculo de taladros: Coordenada Y
Q262=50 ;DIÁMETRO NOMINAL Diámetro del círculo de taladros
Q291=+90 ;ÁNGULO 1ER TALADRO Ángulo de coordenadas polares para el 1er centro
de taladro
1
Q292=+180 ;ÁNGULO 2º TALADRO Ángulo de coordenadas polares para el 2º centro
de taladro
2
Q293=+270 ;ÁNGULO 3ER TALADRO Ángulo de coordenadas polares para el 3er centro
de taladro
3
Q261=+15 ;ALTURA DE MEDICIÓN
Coordenada en el eje de palpación en el que tiene lugar la
medición
Q260=+10 ;ALTURA SEGURA Altura hasta la que puede desplazarse el eje de palpación
sin que se produzca colisión
Q305=1 ;Nº EN TABLA
Introducir centro del círculo de taladros (X e Y) en línea 1
