Ciclos SL 7.1
7
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
175
Características de los ciclos de mecanizado
El TNC posiciona automáticamente la hta. a la distancia de
seguridad antes de cada ciclo
Cada nivel de profundidad se fresa sin levantar la hta.; las islas se
mecanizan por el lateral
Se puede programar el radio de "esquinas interiores", la hta. no se
detiene, se evitan marcas de cortes (válido para la trayectoria más
exterior en el Desbaste y en el Acabado lateral)
En el acabado lateral el TNC efectúa la llegada al contorno sobre
una trayectoria circular tangente
En el acabado en profundidad el TNC desplaza también la hta.
sobre una trayectoria circular tangente a la pieza (p.ej. eje de la hta
Z: Trayectoria circular en el plano Z/X)
El TNC mecaniza el contorno de forma continua en sentido
sincronizado o a contramarcha
La indicación de cotas para el mecanizado, como la profundidad de
fresado, sobremedidas y distancia de seguridad se introducen en el
ciclo 20 como DATOS DEL CONTORNO.

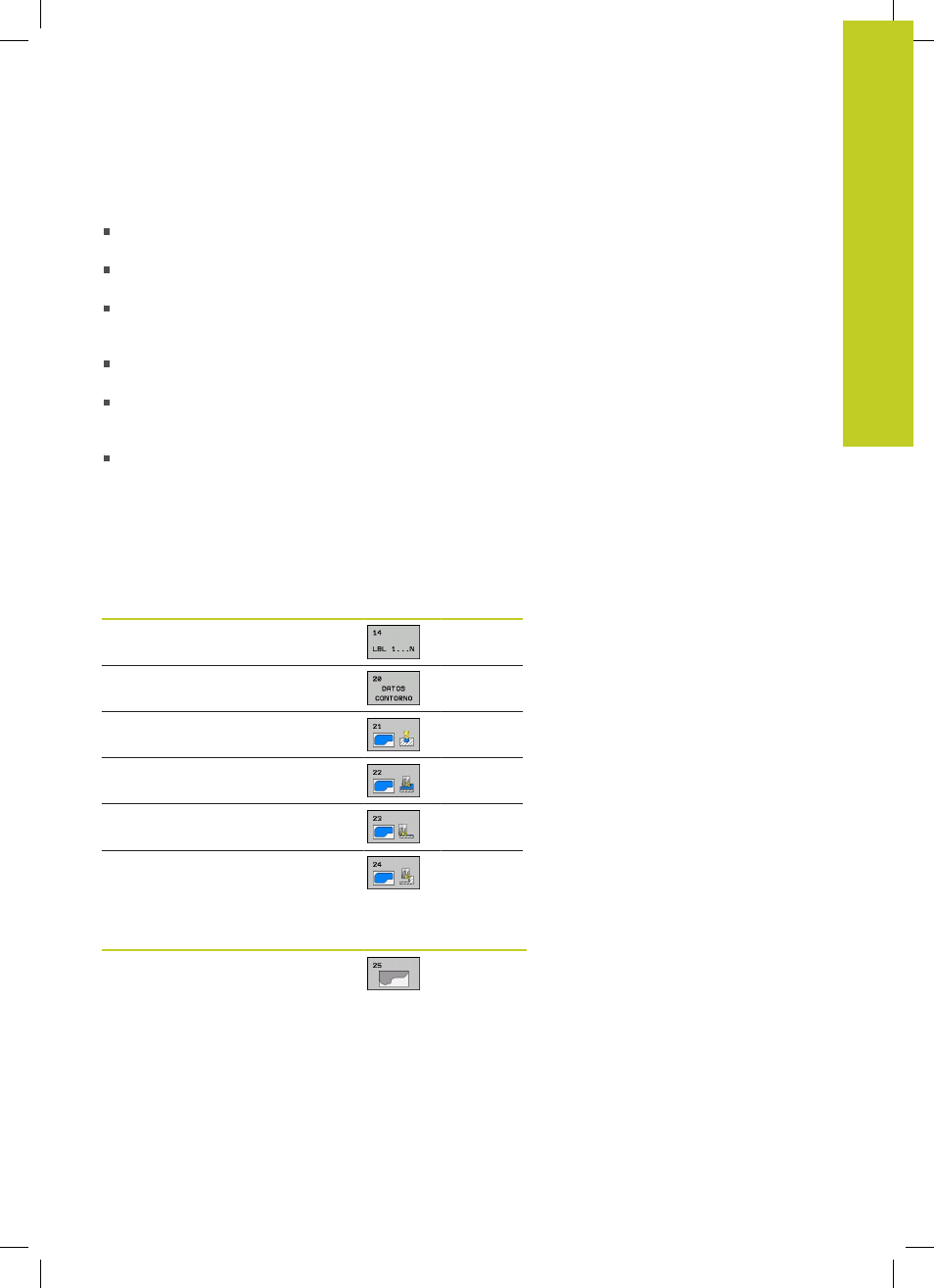

Resumen
Ciclo Softkey Página
14 CONTORNO (totalmente
necesario) 176
20 DATOS DEL CONTORNO
(totalmente necesario) 181
21 PRETALADRADO (se utiliza a
elección) 183
22 DESBASTE (totalmente necesario) 185
23 ACABADO EN PROF. (se utiliza a
elección) 188
24 ACABADO LATERAL (se utiliza a
elección) 189
Otros ciclos:
Ciclo Softkey Lado
25 TRAZADO DEL CONTORNO 191
