13.9 Repr
esentación del bloque en el espacio de tr
abajo
Girar la representación completa
En la tercera carátula de Softkeys están a su disposición funciones con
las que podrá inclinar o girar la representación completa:
Desplazar el bloque hacia arriba
Desplazar el bloque hacia abajo
Visualizar el bloque en relación al pto. de ref. fijado
Visualizar todo el margen de desplazamiento referido
al bloque de la pieza representado
Visualizar el cero pieza de la máquina en el espacio
Visualizar la posición en el espacio determinada por el
constructor de la máquina (p.ej. punto de cambio de
la herramienta)
Visualizar el cero pieza en el espacio
Conectar (ON), desconectar (OFF) la supervisión del
espacio de trabajo en el test del programa

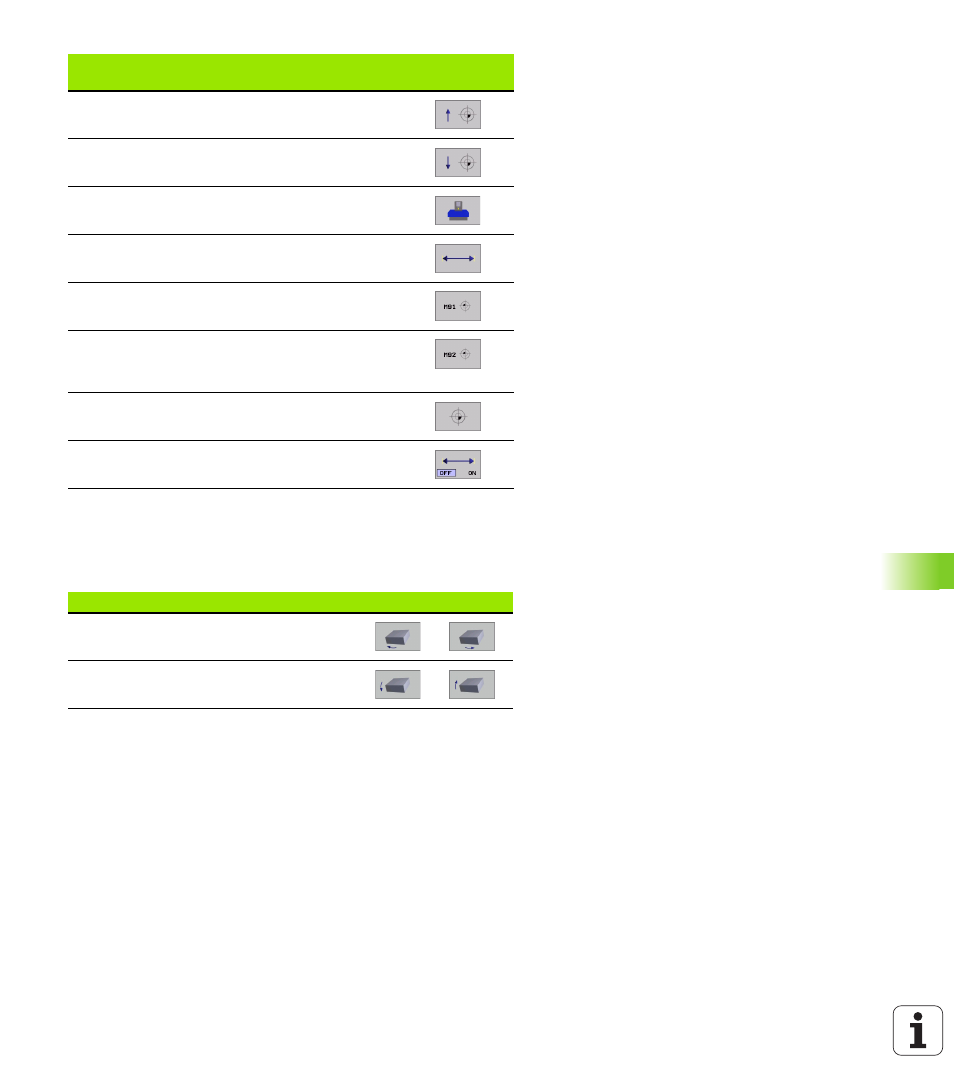

Función
Pulsar la
softkey
Función Softkeys
Girar verticalmente la representación
Inclinar horizontalmente la representación
