8 ciclos par a el planeado – HEIDENHAIN iTNC 530 (340 422) Manual del usuario
Página 424
424
8 Programación: Ciclos
8.8 Ciclos par
a
el planeado

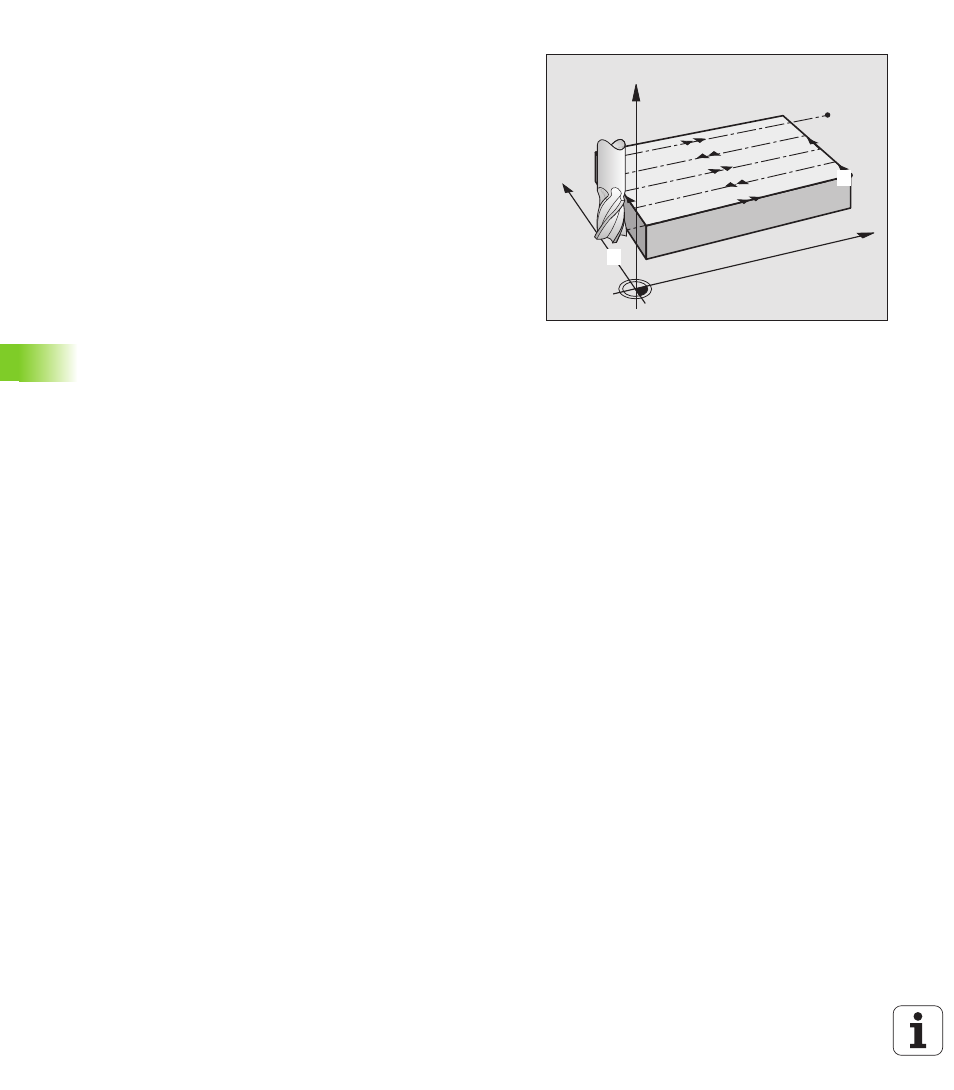

Estrategia Q389=1
3
Después la hta. se desplaza con el avance de fresado programado
sobre el punto final
2
El punto final se situa dentro de la superficie,
el TNC lo calcula mediante el punto de arranque programado, la
longitud programada y el radio de la herramienta
4
El TNC desplaza la herramienta con avance de posicionamiento
previo transversal sobre el punto de partida de la siguiente línea; el
TNC calcula este desplazamiento con la anchura, el radio de la
herramienta y el factor de solapamiento de trayectoria máximo
5
Después la herramienta retrocede nuevamente en dirección del
punto de arranque
1
. El desplazamiento a la próxima línea se
consigue de nuevo dentro de la pieza
6
El proceso se repite hasta mecanizar completamente la superficie
programada. Al final de la última trayectoria se realiza la
aproximación a la próxima profundidad de mecanizado
7
Para evitar recorridos en vacío, la superficie se mecaniza a
continuación en dirección opuesta
8
El proceso se repite hasta que estén ejecutadas todas las
aproximaciones. En la última aproximación se fresa finalmente la
sobremedida de acabado introducida en el avance de acabado
9
Al final el TNC retira la hta. con FMAX a la 2ª distancia de seguridad
X
Y
Z
11
12
