382 8 Programación: Ciclos
8.6 Ciclos SL
DESBASTE (ciclo 22)

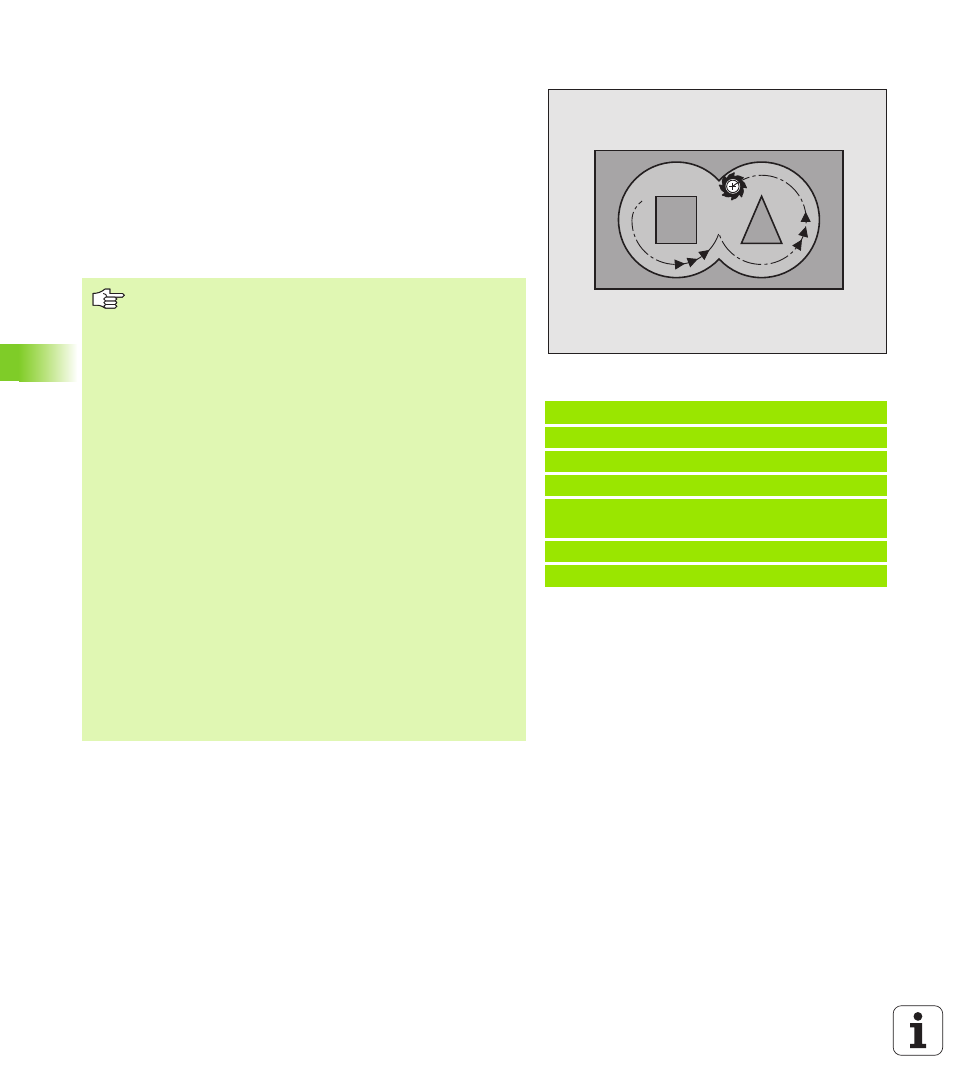

1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno de
dentro hacia afuera con el avance de fresado Q12
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 En el próximo paso el TNC desplaza la herramienta a la próxima
profundidad de aproximación y repite el proceso de desbaste,
hasta que se alcance la profundidad programada
5 Para finalizar el TNC retorna la herramienta a la altura de seguridad
Ejemplo: Frases NC
59 CYCL DEF 22.0 DESBASTE
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q18=1 ;HERRAMIENTA DE DESBASTE
PREVIO
Q19=150 ;AVANCE PENDULAR
Q208=99999 ;AVANCE DE RETROCESO
C D
A B
Antes de la programación deberá tenerse en cuenta
Si es preciso utilizar una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado con el ciclo 21.
El comportamiento de profundización del ciclo 22 se
determina con el parámetro Q19 y en la tabla de
herramienta con las columnas ANGULO y LCUTS:
„ Si se define Q19=0, el TNC profundiza siempre de forma
perpendicular, también si está definido un ángulo de
profundización para la herramienta activa (ANGULO)
„ Si se define ANGULO=90º, el TNC profundiza de forma
perpendicular. Como avance de profundización se utiliza
el avance pendular Q19
„ Cuando se define el avance pendular Q19, y el ANGULO
en la tabla de herramientas entre 0.1 y 89.999, el TNC
profundiza con el ANGULO determinado de forma
helicoidal
„ Cuando el avance pendular en el ciclo 22 se define y no
existe ningún ANGULO en la tabla de herramientas, el
TNC emite un aviso de error
„ Si los comportamientos geométricos son de tal forma
que no se puede profundizar de forma helicoidal
(geometría de ranura), el TNC intenta profundizar
pendularmente. La longitud pendular se calcula por
LCUTS y el ANGULO (longitud pendular = LCUTS / tg
ANGULO)
