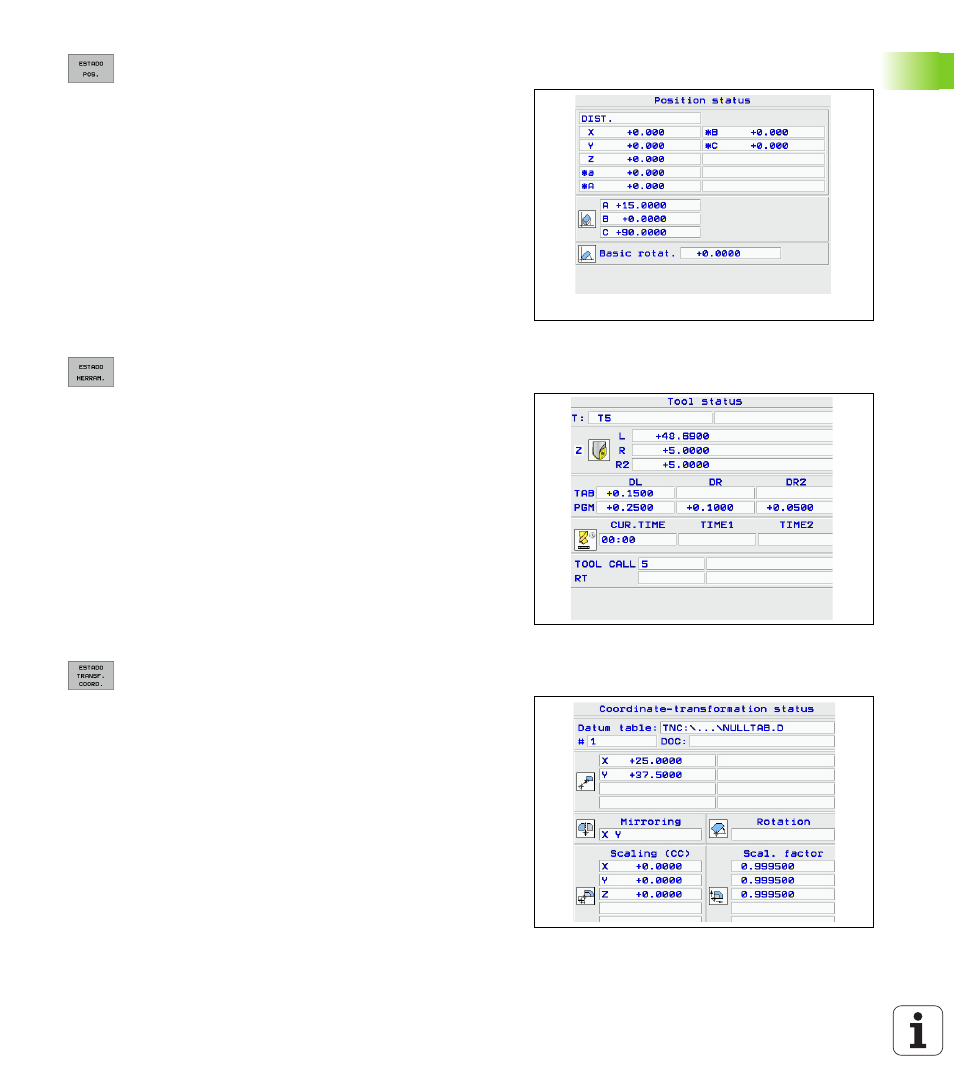

isualización de estado
Posiciones y coordenadas
Información sobre las herramientas
Traslación de coordenadas
Véase "Ciclos para la traslación de coordenadas" en pág. 431.
2
4
1
3
1 Visualización de posiciones
2 Tipo de visualización de posiciones, p.ej. posición real
3 Angulo de inclinación para el plano de mecanizado
4 Angulo del giro básico
3 2
5
1
4
6
1 „ Visualización T: nº y nombre de la hta.
„ Visualización RT: nº y nombre de la hta. gemela
2 Eje de la herramienta
3 Longitud y radios de la herramienta
4 Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla
de herramientas (TAB)
5 Tiempo de vida, máximo tiempo de vida (TIME 1) y máximo
tiempo de vida con TOOL CALL (TIME 2)
6 Visualización de la herramienta activada y de la (siguiente)
herramienta gemela
6 7
3
1
2
4 5
1 Nombre del programa principal
2 Nombre de la tabla activa de punto cero, número activo de punto
cero (#), comentario de la fila activa del número activo del punto
cero (DOC) del ciclo 7
3 Desplazamiento del punto cero activado (ciclo 7); El TNC muestra
un desplazamiento del punto cero activado hasta en 8 ejes
4 Ejes reflejados (ciclo 8)
5 Angulo de giro activo (ciclo 10)
6 Factor/es de escala activado/s (ciclos 11 / 26); El TNC muestra un
factor de escala activado hasta en 6 ejes
7 Punto central de la escala activada
