436 8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas

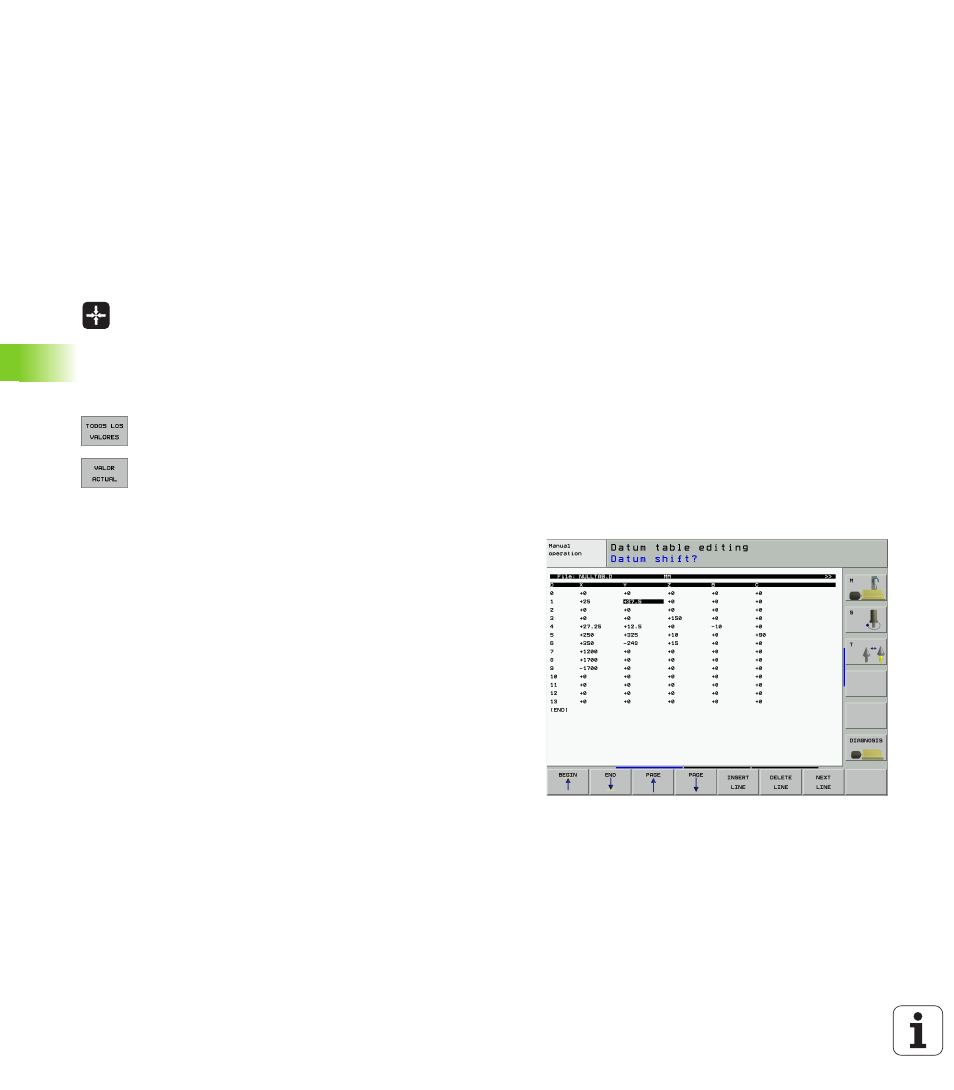

Editar la tabla de puntos cero en un modo de funcionamiento de
ejecución del programa
En un modo de funcionamiento de ejecución del programa se puede
seleccionar la tabla de puntos activada. Para ello pulsar la softkey
TABLA DE PUNTOS CERO. Están a su disposición ahora las mismas
funciones de edición como el modo de funcionamiento Memorizar/
Editar programa
Aceptar los valores actuales en la tabla de puntos cero
A través de la tecla "Aceptar la posición nominal" se puede aceptar la
posición actual de la herramienta o las últimas posiciones fijadas en la
tabla de puntos cero:
8 Posicionar el cuadro de introducción de datos en la línea y la
columna, en la que se debe aceptar una posición
8 Seleccionar la función Aceptar la Posición Nominal: El
TNC abre en una ventana superpuesta donde
pregunta, si se debe aceptar la posición actual de la
herramienta o los últimos valores palpados
8 Seleccionar la función deseada con las teclas cursoras
y confirmar con la tecla ENT
8 Aceptar los valores en todos los ejes: Pulsar la softkey
TODOS LOS VALORES, o
8 Aceptar los valores en los ejes donde aparece el
cuadro de introducción de datos: Pulsar softkey
VALOR ACTUAL
Configuración de la tabla de puntos cero
En la segunda y tercera carátula de softkeys se determinan para cada
tabla de puntos cero los ejes, para los cuales se quieren definir puntos
cero. Normalmente están activados todos los ejes. Cuando se quiere
desactivar un eje, se fija la softkey del eje correspondiente en OFF.
Entonces el TNC borra la columna correspondiente en la tabla de
puntos cero.
Si no se desea definir para un eje activo ningún punto cero, pulsar la
tecla NO ENT. En este caso el TNC registra un guión en la columna
correspondiente.
Salida de la tabla de puntos cero
Se visualza otro tipo de fichero en la gestión de ficheros y se
selecciona el fichero deseado.
Visualizaciones de estados
En las visualizaciones de estado adicionales se visualizan los
siguientes datos dede la tabla de puntos cero(véase "Traslación de
coordenadas" en pág. 47):
„ Nombre y camino de la tabla de puntos cero activa
„ Número de punto cero activo
„ Comentario de la columna DOC del número de punto cero activo
