58 2 Funcionamiento manual y ajuste
2.2 Desplazamient
o
de los ejes de la máquina
Display

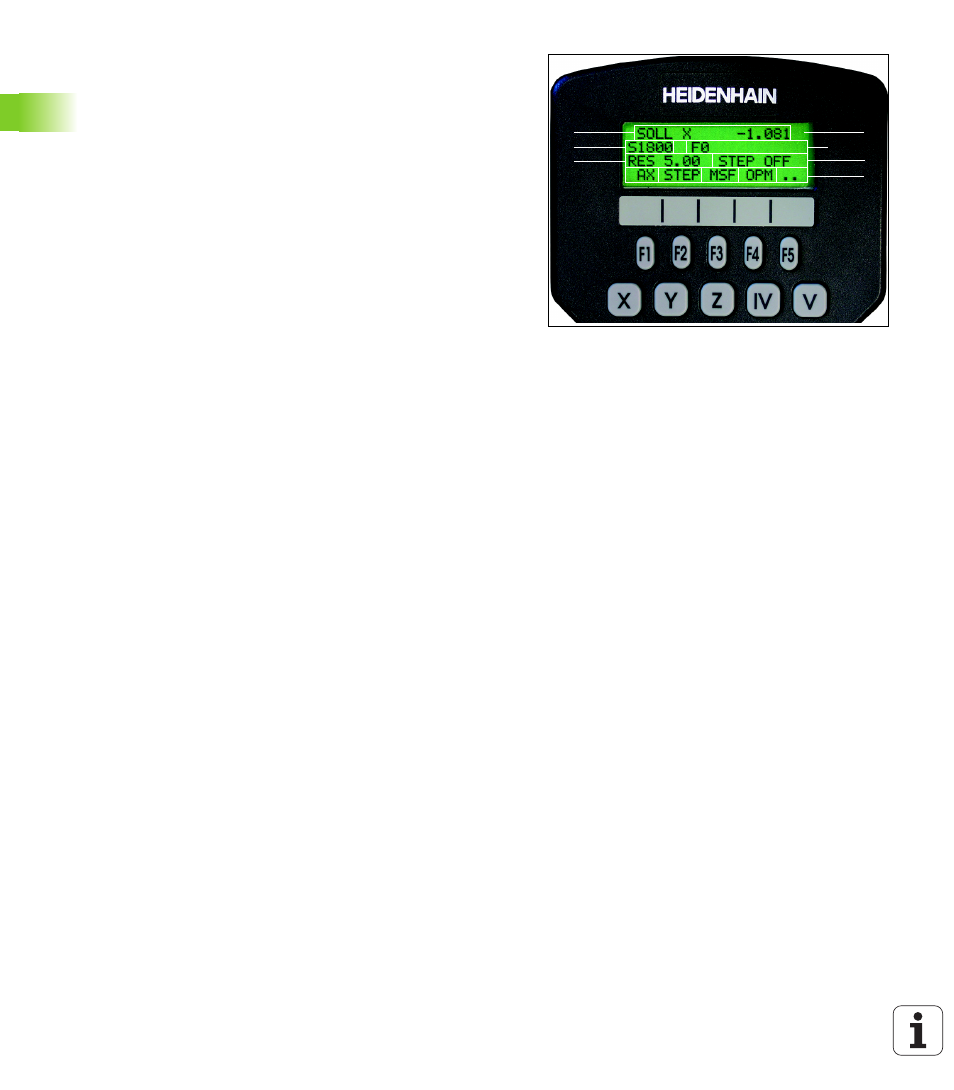

El display del volante (véase fig. arriba a la dcha.) se compone de 4
filas. El TNC muestra en él las siguientes informaciones:
Seleccionar el eje a desplazar
Los ejes principales X, Y y Z, así como otros dos, definibles por el
fabricante de la máquina, se pueden activar directamente mediante las
teclas de selección de ejes. Si su máquina dispone de más ejes, actuar
de la siguiente manera:
8 Pulsar la softkey de volante F1 (AX): El TNC muestra en el display del
volante todos los ejes activos. El eje activo momentáneamente
parpadea
8 Seleccionar el eje seleccionado con las softkeys del volante F1 (->)
o F2 (<-) y confirmar con la softkey del volante F3 (OK)
Ajustar la sensibilidad de desplazamiento del volante
La sensibilidad del volante determina qué desplazamiento debe
recorrer un eje por giro del volante. Los posibles desplazamientos
están determinadas de forma fija y son seleccionables mediante las
teclas cursoras del volante de forma directa (sólo cuando la medida de
paso no esté activada).
Desplazamientos posibles: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20
[mm/giro ó. grados/giro]
1 SOLL X+1.563 : Tipo de la visualización de la posición y la posición
del eje seleccionado
2 * : STIB (Control en funcionamiento)
3 S1000 : Velocidad del cabezal actual
4 F500 : Avance actual con el que se desplazará el eje seleccionado
5 E : Existe un error
6 3D : La función Inclinación del plano de mecanizado está activada
7 2D : La función Giro básico está activada
8 RES 5.0 : Resolución del volante activada. Recorrido en mm/
revolución (º/Giro de los ejes de giro) que recorre el eje
seleccionado en un giro de volante
9 STEP ON ó OFF: Posicionamiento paso a paso activado o inactivado.
En una función activada, el TNC muestra adicionalmente el paso
de desplazamiento
10 Lista de softkeys: Selección de diversas funciones, descripción en
las siguientes secciones
1
3
8 2
4 a 7
9
10
