HEIDENHAIN iTNC 530 153
5.2 D
a
to
s de la her
ramienta
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.
Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de las
herramientas .
Un valor delta positivo indica una sobremedida (DL, DR, DR2>0). En un
mecanizado con sobremedida dicho valor se indica en la programación
por medio de la llamada a la herramienta TOOL CALL.
Un valor delta negativo indica un decremento (DL, DR, DR2<0). En las
tablas de herramientas se introduce el decremento para el desgaste
de la herramienta.
Los valores delta se indican como valores numéricos, en una frase
TOOL CALL
se admite también un parámetro Q como valor.
Margen de introducción: los valores delta se encuentran como
máximo entre ±99,999 mm.
Introducción de los datos de la hta. en el pgm
El número, la longitud y el radio para una hta. se determina una sóla
vez en el programa de mecanizado en una frase TOOL DEF:
8 Seleccionar la definición de hta: Pulsar la tecla TOOL DEF
8 Número de herramienta : Identificar claramente una
hta. con su número
8 Longitud de la herramienta : Valor de corrección para
la longitud
8 Radio de la herramienta : Valor de corrección para el
radio
Ejemplo
Los valores delta de la tabla de herramientas influyen en la
representación gráfica de la herramienta. La
representación de la pieza en la simulación permanece
invariable.
Los valores delta de la frase TOOL CALL modifican en la
simulación el tamaño representado de la pieza. El tamaño
de la herramienta simulado permanece invariable.

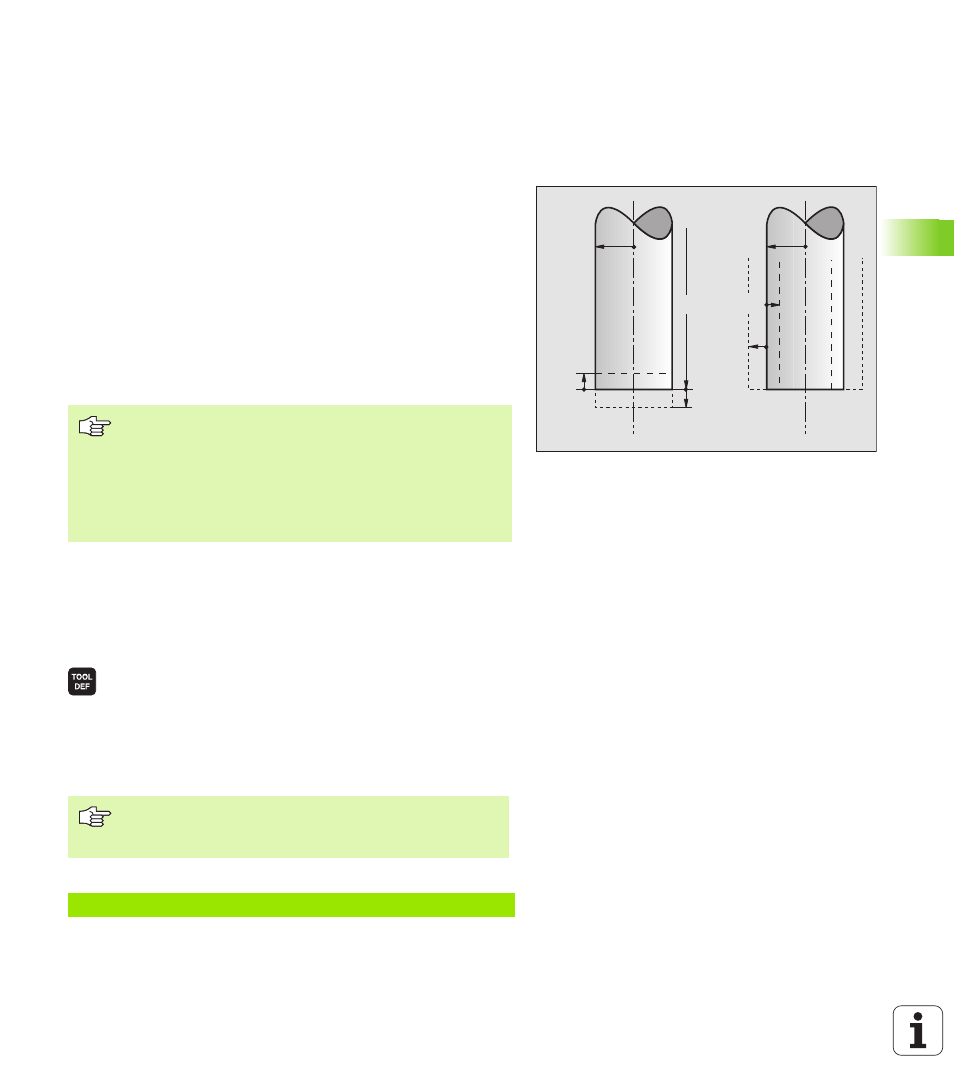

DR<0
DR>0
DL<0
R
DL>0
L
R
Durante el diálogo es posible introducir el valor para la
longitud del radio directamente en el campo de diálogo:
pulsar la softkey del eje deseada.
4 TOOL DEF 5 L+10 R+5
