8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

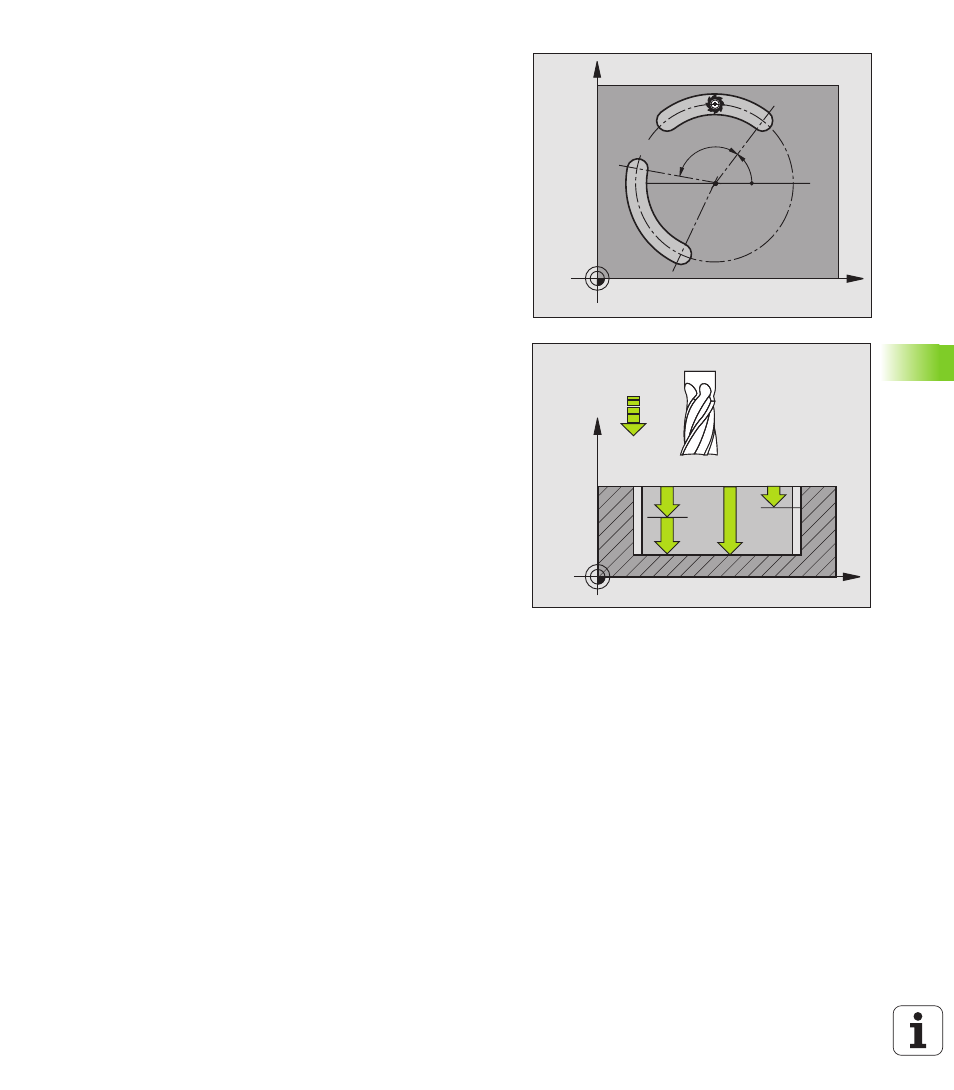

8 Paso angular Q378 (valor absoluto): Angulo sobre el
que gira toda la ranura. El centro del giro está situado
en el centro del círculo teórico
8 Número de mecanizados Q377: Número de
mecanizados sobre el círculo teórico
8 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
8 Tipo de fresado Q351: Forma de fresado con M03:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
8 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
8 Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
8 Sobremedida de acabado en profundidad Q369 (valor
incremental): Sobremedida de acabado para la
profundidad.
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta al desplazarse en
profundidad en mm/min
8 Paso de acabado Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
