HEIDENHAIN iTNC 530 39
1
.2 P
a
ntalla y t
e
clado
1.2 Pantalla y teclado
Pantalla

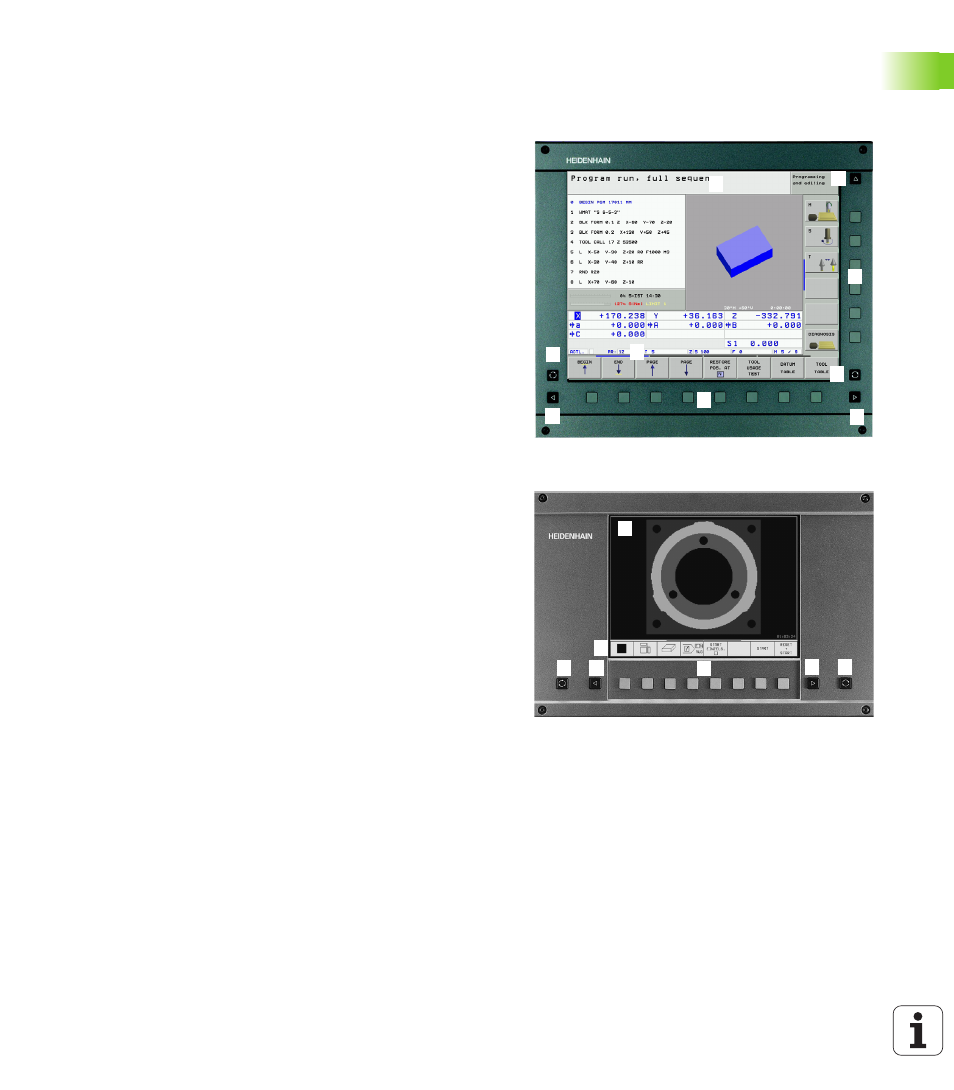

El TNC puede suministrarse si se desea con la pantalla plana en color
BF 150 (TFT) o con la pantalla plana en color BF 120 (TFT). La figura
superior derecha muestra los elementos de manejo del BF 150, la
figura central derecha muestra los elementos de manejo del BF 120.
1 Línea superior
Cuando el TNC está conectado, se visualiza en la línea superior de
la pantalla el modo de funcionamiento seleccionado: los
funcionamientos de máquina a la izquierda y los funcionamientos
de programación a la derecha. En la ventana más grande de la línea
superior se indica el modo de funcionamiento en el que está
activada la pantalla: Aquí aparecen preguntas del diálogo y avisos
de error (excepto cuando el TNC sólo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una carátula
de softkeys. Estas funciones se seleccionan con las teclas que hay
debajo de las mismas. Como indicación de que existen más
carátulas de sofkteys, aparecen unas líneas horizontales
directamente sobre dicha carátula. Hay tantas lineas como
carátulas y se conmutan con las teclas cursoras negras situadas a
los lados. La fila activa de Softkeys es más brillante que las otras.
3 Teclas para la selección de softkeys
4 Conmutación de las carátulas de softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación para los modos de funcionamiento Máquina
y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Carátulas de softkey para el fabricante de la máquina
1 3
1 1
4 4
5
1 6
7
8
2
2
1
1 1 4 3 1 5 1 4 6
