220 6 Programación: Programar contornos
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia – Pr
ogr
amación libr
e de cont
or
nos FK
6.6 Movimientos de trayectoria –
Programación libre de contornos FK
Nociones básicas
Los planos de piezas no acotados contienen a menudo indicaciones de
coordenadas que no se pueden introducir mediante las teclas grises
de díalogo. De esta forma, por ejemplo,
„ puede haber coordenadas conocidas de la trayectoria del contorno
o en su proximidad,
„ las coordenadas se pueden referir a otro tramo del contorno o
„ pueden conocerse las indicaciones de la dirección y del recorrido del
contorno
Este tipo de indicaciones se programan directamente con la
programación libre de contornos FK. El TNC calcula el contorno con las
coordenadas conocidas y con el diálogo de programación del gráfico
FK interactivo. El TNC calcula el contorno con las coordenadas
conocidas y le ofrece ayuda con el diálogo de programación del gráfico

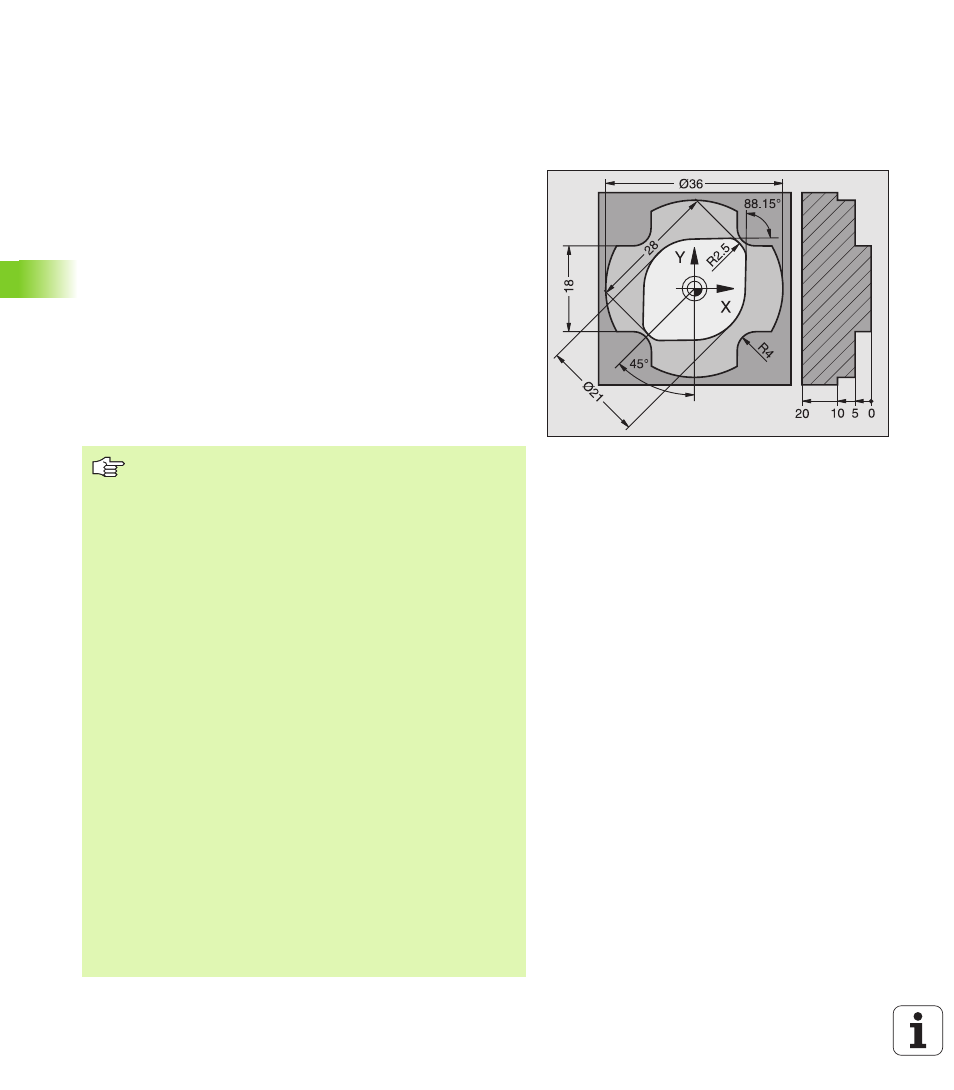

FK interactivo. La figura de arriba a la derecha muestra una acotación
que se introduce sencillamente a través de la programación FK.
Para la programación FK hay que tener en cuenta las
siguientes condiciones
Las trayectorias del contorno se pueden programar con la
Programación Libre de Contornos sólo en el plano de
mecanizado. El plano de mecanizado se determina en la
primera frase BLK-FORM del programa de mecanizado.
Para cada trayectoria del contorno se indican todos los
datos disponibles. ¡Se programan también en cada frase
las indicaciones que no se modifican: Los datos que no se
programan no son válidos!
Los parámetros Q son admisibles en todos los elementos
FK, excepto en aquellos con referencias relativas (p.ej. RX
o RAN), es decir, elementos que se refieren a otras frases
NC.
Si en un programa se mezclan la programación libre de
contornos con la programación convencional, deberá
determinarse claramente cada sección FK.
El TNC precisa de un punto fijo a partir del cual se realizan
los cálculos. Antes del apartado FK se programa una
posición con las teclas grises del diálogo, que contenga las
dos coordenadas del plano de mecanizado. En dicha frase
no se programan parámetros Q.
Cuando en el primer apartado FK hay una frase FCT o FLT,
hay que programar antes como mínimo dos frases NC
mediante las teclas de diálogo grises, para determinar
claramente la dirección de desplazamiento.
Un apartado FK no puede empezar directamente detrás de
una marca LBL.
