5.4 Cor
rección tr
idimensional de la her
ramienta (Opción de sof
tw
a
re
2)
Definición de un vector normal
Un vector normal es una medida matemática que tienen el valor 1 y una
dirección cualquiera. En las frases LN el TNC precisa de hasta dos
vectores normales, uno para la dirección de la normal a la superficie y
otro (opcional), para determinar la dirección de la orientación de la
herramienta. La dirección de la normal a la superficie se determina
mediante los componentes NX, NY y NZ. En fresas cilíndricas y fresas
esféricas la dirección es perpendicular desde la superficie de la pieza
hacia el punto de ref. de la hta. P
T
, en fresas toroidales mediante P
T
' o
bien P
T
(véase la figura arriba a la dcha.). La dirección de la orientación
de la hta. se determina mediante los componentes TX, TY y TZ
Tipos de herramientas admisibles

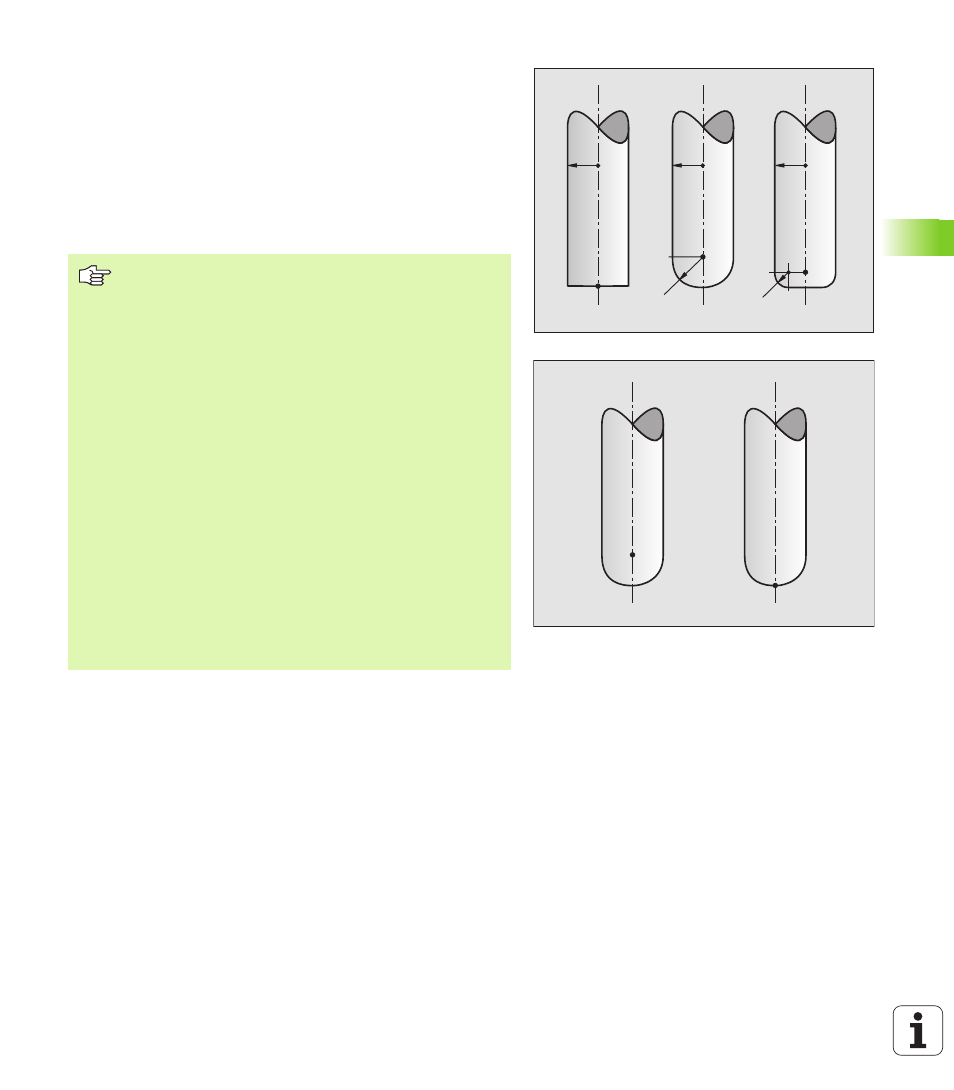

Los tipos de htas. admisibles (véase la figura arriba a la dcha.) se
determinan en la tabla de htas. mediante los radios de herramienta R
y R2:
„ Radio R de la hta.: Medida desde el punto central de la hta. a la parte
exterior de la misma
„ Radio 2 R2 de la hta.: Radio de redondeo desde el extremo de la hta.
a la parte exterior de la misma
La relación de R a R2 determina la forma de la herramienta:
„ R2 = 0: Fresado cónico
„ R2 = R: Fresado radial
„ 0 < R2 < R: Fresado radial de esquinas
De estas indicaciones se generan también las coordenadas para el
punto de referencia de la herramienta P
T
.
Las coordenadas para la posición X,Y, Z y para las
normales a la superficie NX, NY, NZ, o bien TX, TY, TZ,
deben tener la misma secuencia en la frase NC.
En la frase LN deben indicarse siempre todas las
coordenadas y todas las normales a la superficie incluso si
los valores en relación a la frase anterior no han variado.
TX, TY y TX deben definirse siempre con valores
numéricos. No se admiten parámetros Q.
La corrección 3D con normales a la superficie es válida
para la indicación de coordenadas en los ejes principales X,
Y, Z.
Cuando se cambia una herramienta con sobremedida
(valores delta positivos), el TNC emite un aviso de error. El
mensaje de error se puede quitar con la función M M107
(véase "Condiciones para frases NC con vectores
normales a la superficie y corrección 3D", pág. 167).
Cuando las sobremedidas de la herramienta perjudican el
contorno, el TNC no emite un aviso de error.
Mediante el parámetro de máquina 7680 se determina si
el sistema CAD ha corregido la longitud de la hta.
mediante el centro de la bola P
T
o mediante el polo sur de
la bola P
SP
(véase la figura a la dcha.).
P
T
R R R
R2
P
T P
T
R2
P
T
'
P
T
P
SP
