556
12 Test del programa y ejecución del programa
12.1 Gráficos
Resumen: Vistas
En los modos de funcionamiento de ejecución del pgm y test del pgm
el TNC muestra las siguientes softkeys:
Limitaciones durante la ejecución del programa
Cuando el procesador del TNC esté saturado por cálculos muy
complicados o por superficies de mecanizado muy grandes, el
mecanizado no se puede simular gráficamente de forma simultánea.
Ejemplo: Planeado de la pieza con una herramienta grande. El TNC no
continua con el gráfico y emite el texto ERROR en la ventana del gráfico.
Sin embargo se sigue ejecutando el mecanizado.

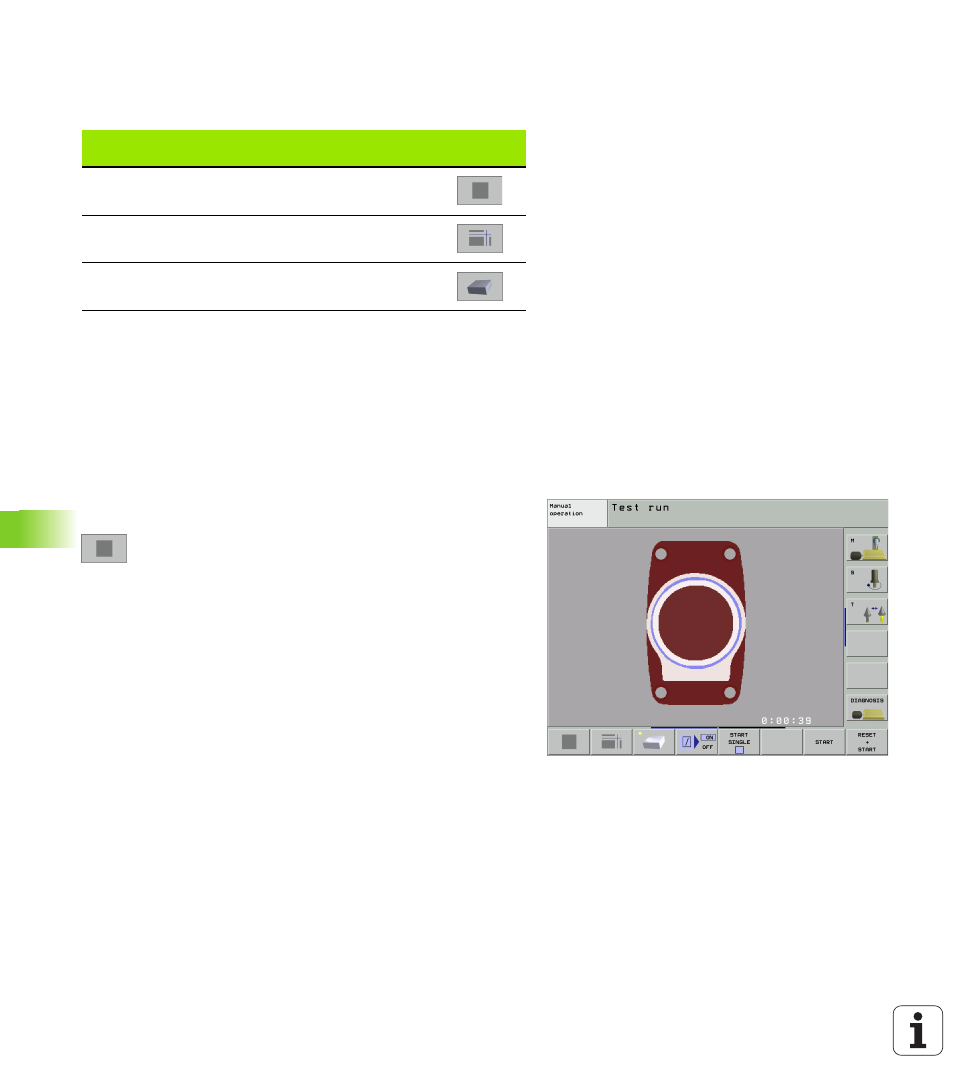

Vista en planta
Esta simulación gráfica es la más rápida.
8
Seleccionar con la softkey la vista en planta
8
Para la visualización de la profundidad de este gráfico
se tiene:
"Mientras más profundo, más oscuro"
Vista
Pulsar la
softkey
Vista en planta
Representación en tres planos
Representación 3D
