Manual de Instalación y Mantenimiento para L120 FCD LMLIM1201-00 6-7
Flow Control Division
Limitorque Actuation Systems

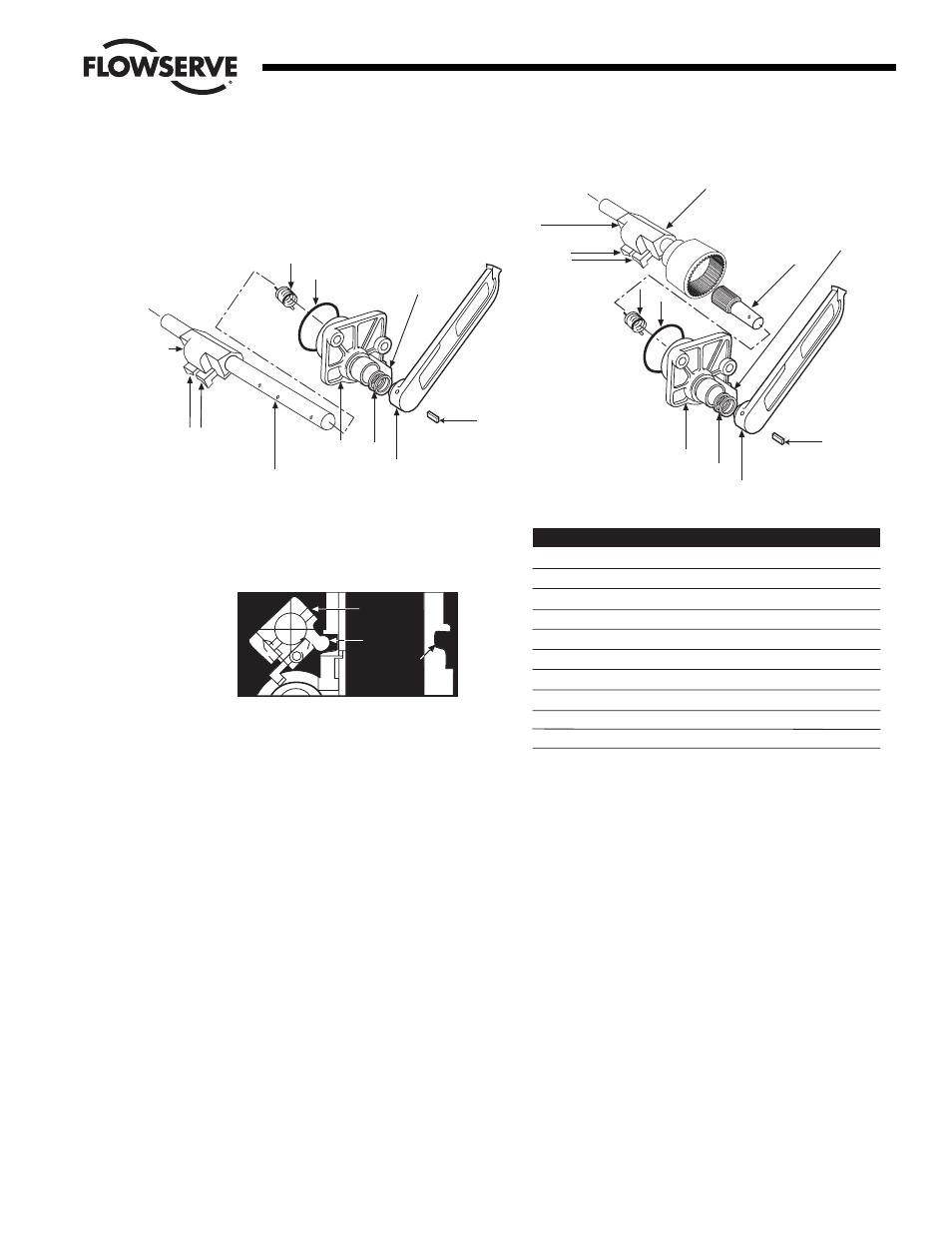

Figura 6.3 - Desglose de partes del montaje del desembrague del L120-10 al 40
6.9.1 Montaje del Desembrague (L120-10)
8. Instale la Tapa del Desembrague (pieza 11) en el Eje del Desembrague (pieza 7A). Asegure que
el resorte de retorno esté correctamente ubicado en la tapa extrema
9. Vuelva a colocar la Palanca de Desembrague (pieza 9) en el eje con la palanca contra el tope.
10. Sosteniendo la tapa firmemente, gire el eje de desembrague en contra de la tensión del resorte
hasta que los orificios del eje y la palanca se alineen.
11. Vuelva a colocar el montaje completo en la caja protectora principal. Asegure que la oreja del
Actuador de Desembrague (pieza 7-1) encaje dentro del surco en el Manguito de Transmisión
de la Rueda Manual (pieza 19 de la Figura 5.2).
12. Asegure la tapa de desembrague.
NOTA: Si la palanca de desembrague se encuentra desengranada contra el tope de desembrague
(posición de operación de motor), el Actuador de Desembrague (pieza 7-1) no debe estar en
contacto con el surco en el Manguito de Embrague de la Rueda Manual (pieza 19 de la Figura 5.2).
10
42
11
42
12
7
7-2
&
7-3
7-1
Tope del Desembrague
8
9
7A
L120-10 L120-20/40
9
8
10
42 11
42
Tope del Desembrague
Pieza Cantidad Descripción
7* 1 Montaje del Eje de Desembrague L120-20/40
7A 1 Montaje del Eje de Desembrague
7-1 1 Actuador de Desembrague
7-2 & 7-3 1 Seguro del desembrague (izq. y der. )
8 1 Resorte de Retorno del Desembrague
9 1 Palanca del Desembrague
10 1 Pasador de Rodaje
11 1 Tapa del Desembrague
12* 1 Piñón de Entrada del Desembrague
42 1 Sello
*Únicamente L120-20/40
7-2
&
7-3
7-1
OREJA
Actuador de
Desembrague
Manguito de
Embrague de
Rueda Manual
