Manual de Instalación y Mantenimiento para L120 FCD LMLIM1201-00 6-5
Flow Control Division
Limitorque Actuation Systems
6.7 Desmontaje de la Base de Empuje ( Opción Transmisión 2)
Los números de las piezas son referentes a la Figura 6.2.
1. Si la opción Base de Empuje (pieza 100) está presente, retire el Retenedor de Sello (pieza102)
seguido por la Tuerca del Vástago (pieza 101).
2. Retire los cuatro Tornillos de Cabeza Hexagonal (pieza 110) y la Base de Empuje de la caja
protectora.

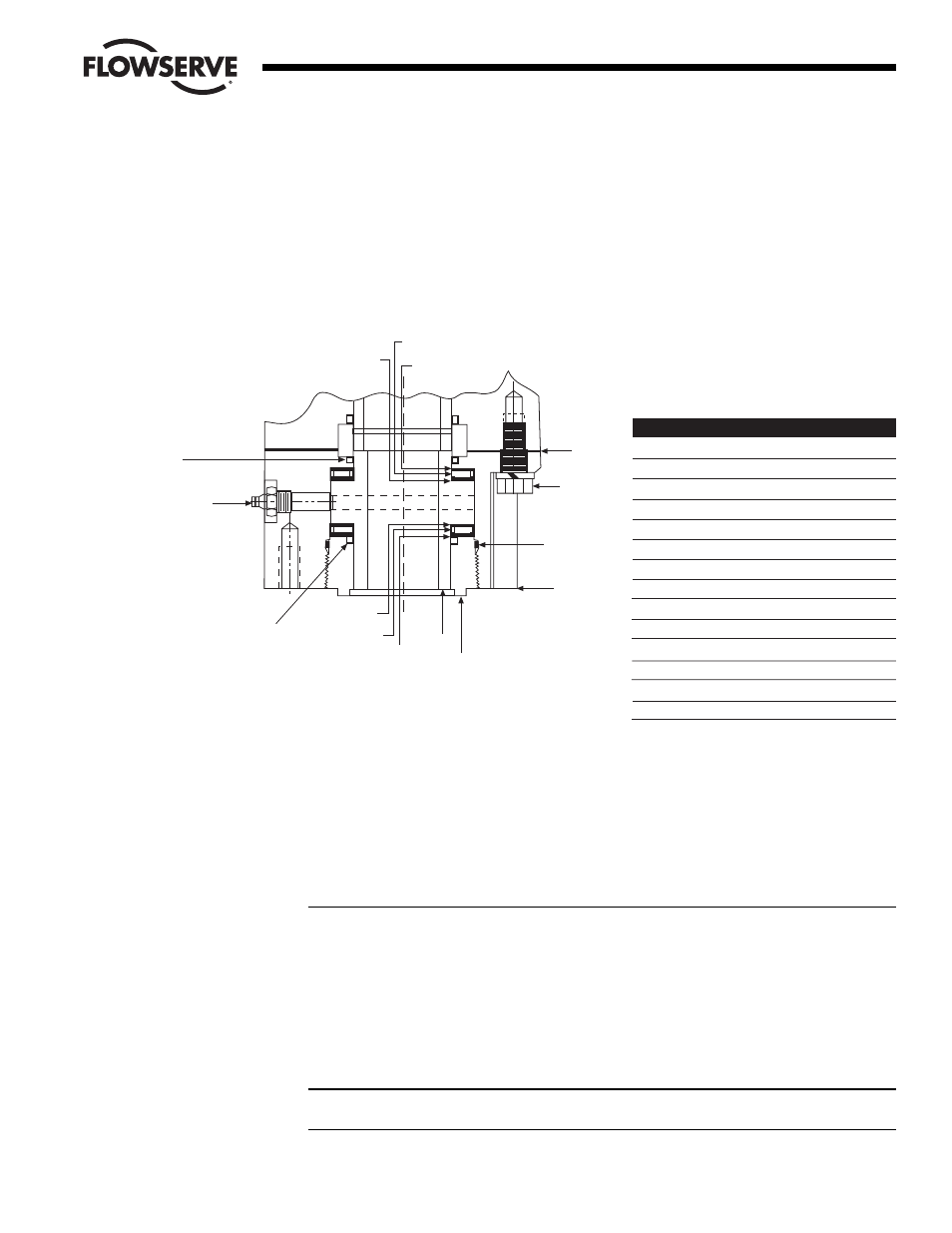

Figura 6.2 -base de empuje del L120-10 a 40
6.8 Reemplazo Tuerca del Vástago - Aplicaciones de la Base de Empuje
Esta sección es aplicable únicamente para las aplicaciones de la base de empuje. Ocasionalmente la tuerca
del vástago operador puede necesitar un repuesto si se utiliza en una aplicación de vástago enroscado en
válvulas de vástago ascendente.
a ADVERTENCIA: Posible Riesgo de Voltaje. Apague la energía antes de desmontar o retirar el
actuador de la base de montaje. Esto prevendrá arranques accidentales durante el servicio a
la unidad.
a ADVERTENCIA: Potencial Contenedor de Alta Presión. Antes de retirar o desmontar el
actuador, asegure que la válvula, u otro dispositivo de actuado, se encuentre aislada y sin
presión.
Precaución: La base de empuje del L120-10 a 40 contiene lubricante. Asegure que el EP-00
sea reemplazado al remontar la base de empuje
NOTA: La instalación y retención de los Anillos tipo-O y cuadrangulares puede facilitarse
aplicando una pequeña cantidad de grasa EP al anillo durante el montaje.
107A
109, 112
108
110, 111
106
100
102
101
104
105
103
104
103
105
Pieza Cantidad Descripción
100 1 Caja Protectora Base
101 1 Tuerca del Vástago
102 1 Retenedor de Sello
103 2 Baleros de Aguja
104 2 Arandelas de Empuje
105 2 Arandelas de Empuje
106 1 Sello del Anillo de Tipo O
107 1 Sello del Anillo Cuadrangular
107A 1 Sello del Anillo Cuadrangular
108 1 Empaque
109 1 Accesorio para Grasa
110 4 Tornillo de Cabeza Hexagonal
111 4 Arandela de Presión
112 1 Accesorio de Relieve
107
NOTE: Para los L120-10 utilice el mismo número de parte
para la pieza #107 y 107A. Para los L120-20 y L120-40 utilice
dos diferentes números de parte para la pieza #107 y 107A.
Dibujo RE: 14-602-029-2
