Manual de Instalación y Mantenimiento para L120
FCD LMLIM1201-00
4-8
Flow Control Division
Limitorque Actuation Systems
4.7
Rueda Manual Lateral Opcional
Para las unidades de tamaños L120 - 10, 20 y 40, se puede colocar la rueda manual lateral como lo
indican las siguientes figuras.

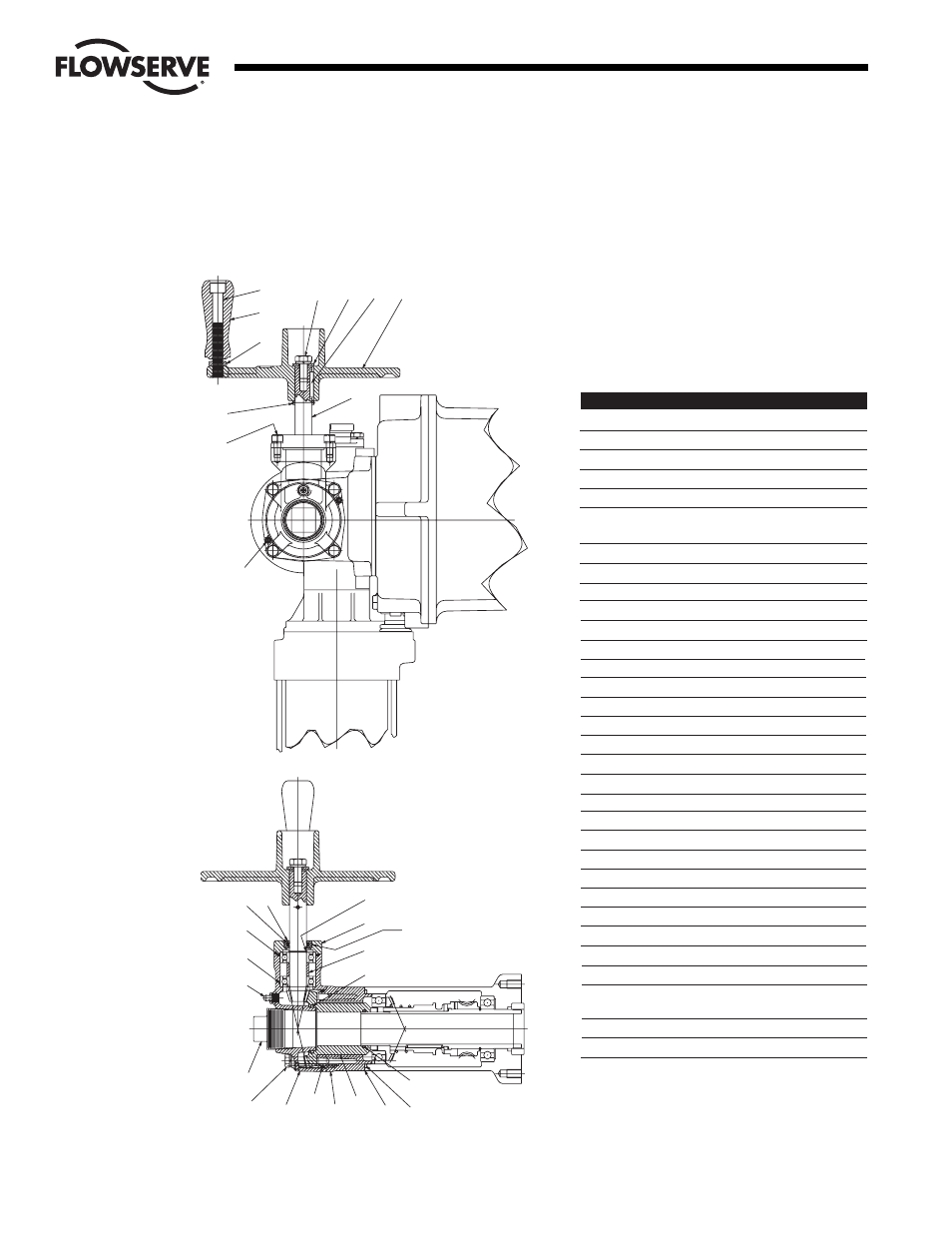

Figura 4.5 – Lista de partes de L120, proporción de accesorio 4.2:1
Pieza Cantidad
Descripción
6
1
Laminilla de Cubierta Protectora
42-11
1
Anillo Tipo O
44
1
Anillo Cuadrangular
45
1
Tapones de Tubo
150
1
Caja Protectora Biselada
151
1
Adaptador de la Caja Protectora
152
1
Tapa del Rodamiento
153
1
Engranaje Cónico
154
1
Eje del Piñón Cónico
157-1
4
Perno de Cabeza Hexagonal
157-2
4
Arandela de Presión
157-3
2
Perno de Cabeza Socket
157-4
1
Pasador de Rodaje
157-5
2
Perno de Cabeza Socket
157-6
2
Arandela de Presión
158-1
1
Anillo Cuadrangular
158-2
1
Anillo Tipo O
158-3
1
Anillo Tipo O
158-4
1
Anillo Cuadrangular
160
2
Balinera
161
1
Inserción de Sellado
164
1
Espaciador
169
1
Anillo de Retención
171
1
Accesorio para Grasa
177
1
Rueda Manual
178
1
Perno de Cabeza Hexagonal
179
1
Arandela de Presión
180
1
Llave
181
1
Arandela de Retención
182-1
1
Mango de Rotación de la Rueda
Manual
182-2
1
Perno de Cabeza Socket
182-3
1
Tuerca de Presión Hexagonal
157-1
&
157-2
150
158-2
151
45
153
6
42-11
44
158-4
164
Nota: Aplique Loctite 601/609
al ID (diámetro interno) de la
Tapa del Rodamiento
152
169
161
158-1
158-3
160
171
182-2
182-1
182-3
178 &
179
181 180 177
154
157-4
157-3
&
157-6
157-5
Biselada
Dibujo RE: 01-602-0479-4
