Manual de Instalación y Mantenimiento para L120 FCD LMLIM1201-00 4-6
Flow Control Division
Limitorque Actuation Systems

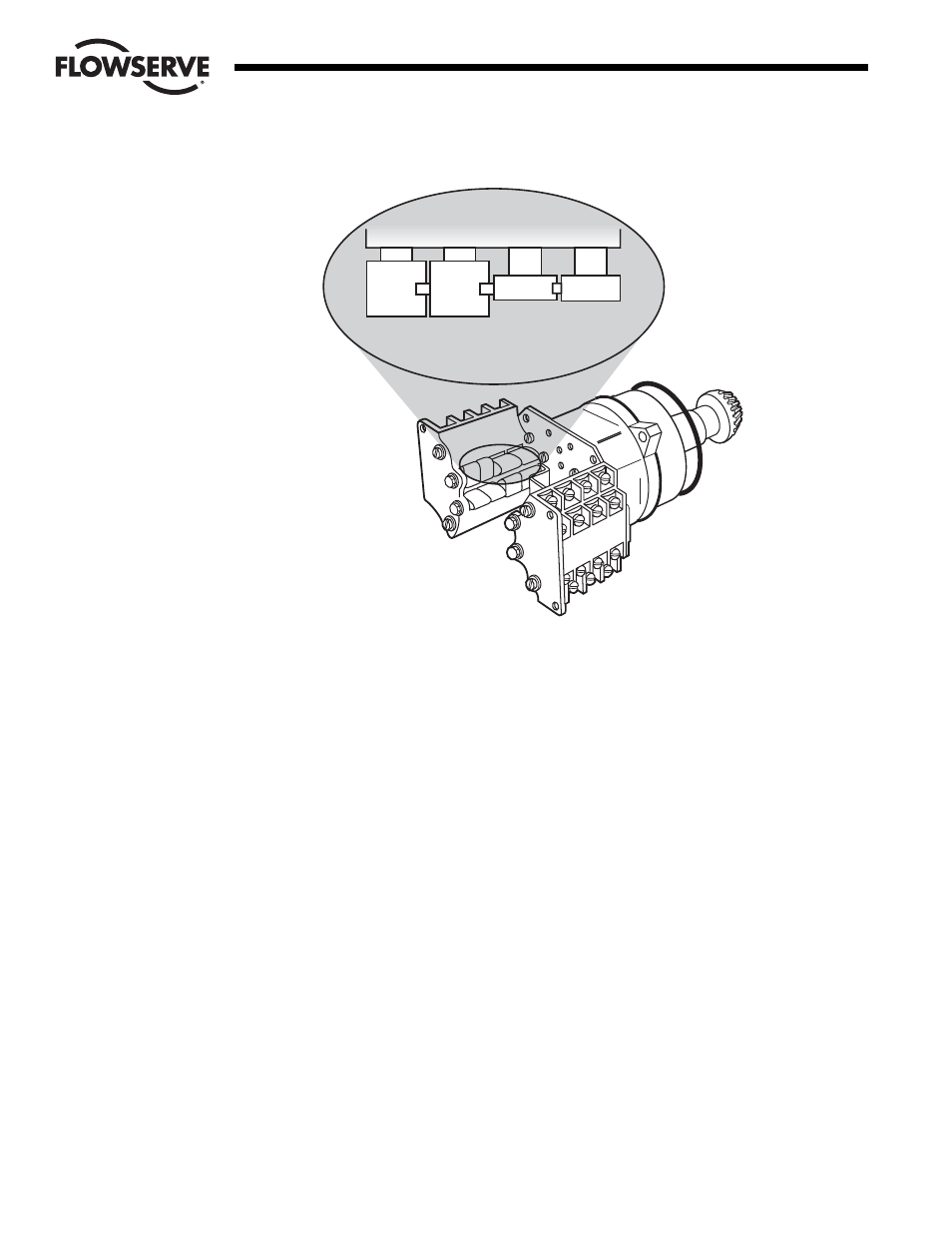

Figura 4.3 – Ajustando los contactos abiertos y cerrados
4.5.3 Combinación de Contactos ( Consulte la Figura 4.2)
Los segmentos del rotor pueden separarse y girar 90 grados para dar varias combinaciones de
contactos normalmente abiertos y cerrados a cada rotor
1. Retire las Tuercas (pieza 8) y los Tornillos de Máquina de Cabeza Fillister ( pieza 5, para un total
de dos tornillos en cada lado del interruptor).)
2. Retire todo el montaje de contacto de la placa posterior.
3. Reestructure las levas en el árbol de levas para producir la combinación requerida de los
contactos.
4. Reemplace el montaje de contacto en la placa posterior ( asegurándose de que los registros
encajen correctamente) y asegure con los tornillos y tuercas de la máquina.
5. Ajuste los límites conforme al procedimiento anterior.
4.6 Indicación de Posición
4.6.1 Indicación de Posición Local
La posición del indicador local es seleccionada de fábrica para mostrar la posición de la válvula. El
indicador de posición puede ajustarse únicamente si está montado sobre la válvula.
Para fijar el indicador de posición local:
1. Desconecte toda energía entrante y retire la Cubierta del Compartimiento del Interruptor
(pieza 200 de la Figura 5.2)
2. Coloque la válvula en la posición completa de "cierre" ("close")
3. Afloje el tornillo de máquina de cabeza redonda el cual sostiene el indicador en su lugar, mueva el
indicador a la posición “ O” y vuelva a apretar el tornillo.
El indicador está ahora ajustado.
Posición
cerrada
Posición
abierta
