Manual de Instalación y Mantenimiento para L120
FCD LMLIM1201-00
4-10
Flow Control Division
Limitorque Actuation Systems

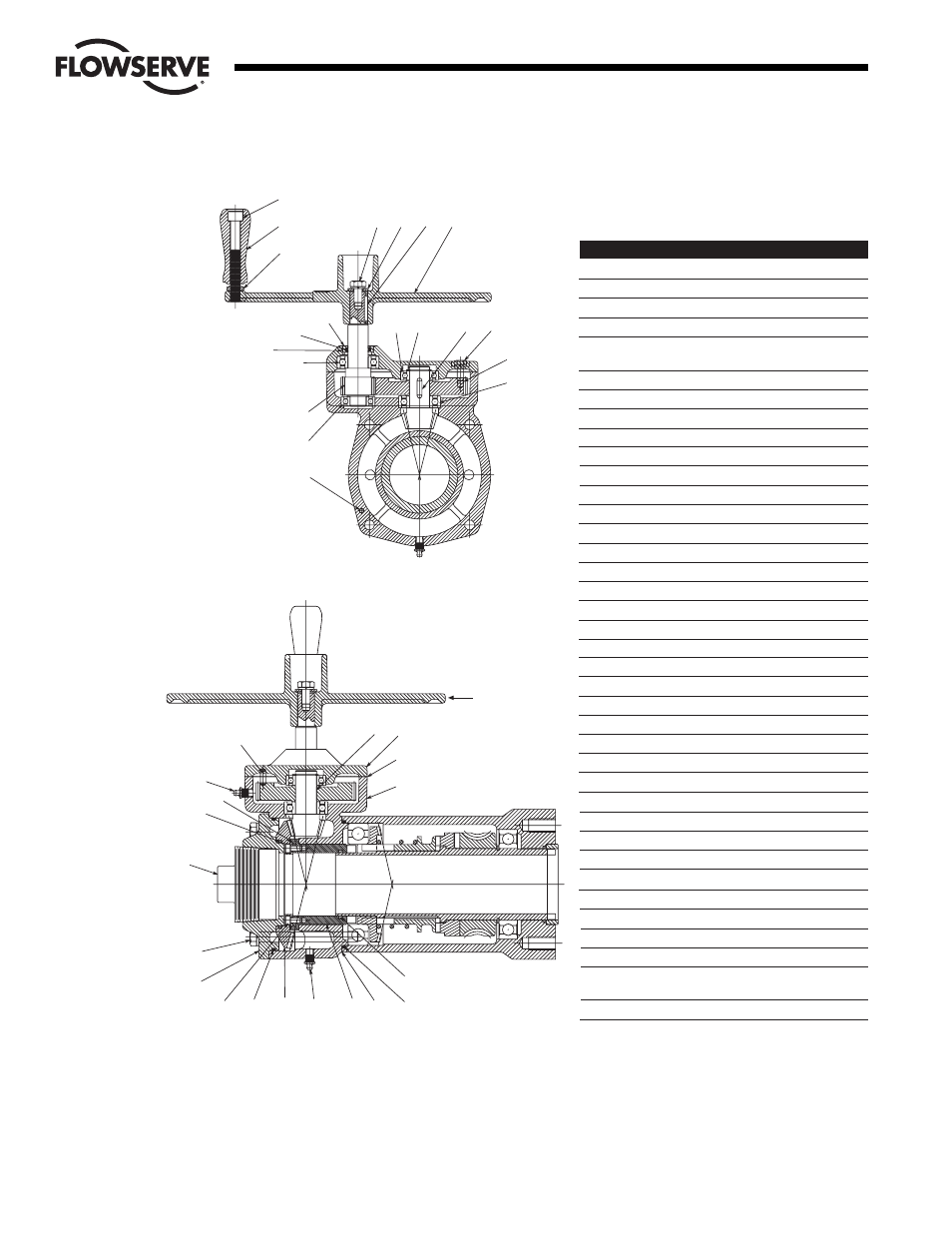

Figura 4.7 - L120-40 con rueda manual lateral y lista de partes, proporción de accesorio 12:1
Rueda Manual
182-2
182-1
182-3
179
&
178 181 180
157-3
&
157-4
157-7
155
163
164
Note: Aplique Loctite
601/609 al ID
(diámetro interno) de
la Tapa del Rodamiento
169
161
158-1
159
177
167
160
164
Sección a través del Piñón
154
157-5
157-1
&
157-2
158-2
150
44
6
42-11
45
156
153
158-4
171
171
157-6
152
158-3
151
158-5
Pieza Cantidad
Descripción
6
1
Laminilla de Cubierta Protectora
42-11
1
Anillo Tipo O
44
1
Anillo Cuadrangular
45
1
Tapones de Tubo
150
1
Cubierta de Caja Protectora
Biselada
151
1
Caja Protectora Biselada
152
1
Cubierta del Engranaje Recto
153
1
Engranaje Cónico
154
1
Piñón Cónico
155
1
Eje del Piñón de Entrada
156
1
Adaptador del Enganaje Cónico
157-1
4
Perno de Cabeza Hexagonal
157-2
4
Arandela de Presión
157-3
4
Perno de Cabeza Hexagonal
157-4
4
Arandela de Presión
157-5
8
Perno de Cabeza Socket
157-6
2
Espiga
157-7
1
Perno de Cabeza Socket
158-1
1
Anillo Cuadrangular
158-2
1
Anillo Tipo O
158-3
1
Empaque
158-4
1
Anillo Cuadrangular
158-5
1
Anillo Tipo O
159
1
Engranaje Recto
160
1
Balinera
161
1
Inserción de Sellado
163
1
Balinera
164
2
Balinera
167
1
Llave
169
1
Anillo de Retención
171
1
Accesorio para Grasa
177
1
Rueda Manual
178
1
Perno de Cabeza Hexagonal
179
1
Arandela de Presión
180
1
Llave
181
1
Arandela de Retención
182-1
1
Mango de Rotación de la Rueda
Manual
182-2
1
Perno de Cabeza Socket
182-3
1
Tuerca de Presión Hexagonal
Dibujo RE: 01-602-0460-4
