Manual de Instalación y Mantenimiento para L120
FCD LMLIM1201-00
4-9
Flow Control Division
Limitorque Actuation Systems

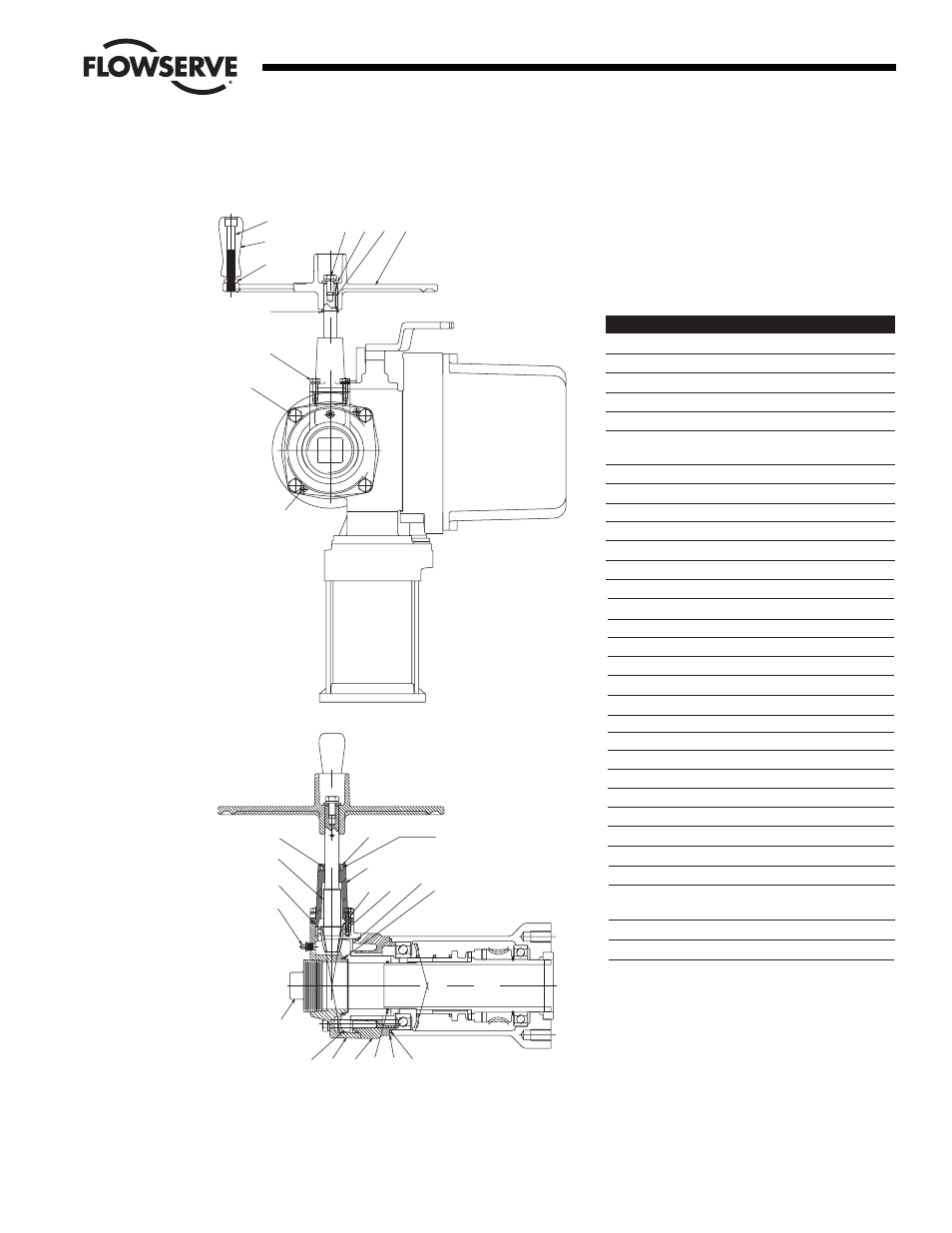

Figura 4.6 - L120-20 con rueda manual lateral y lista de partes, proporción de accesorio 5.7:1
154
150 151
45
153
6 42-11
158-4
158-2
Nota: Aplique Loctite 601/609
al ID (diámetro interno) de la
Tapa del Rodamiento
152
169
161
158-1
158-3
160
171
44
182-2
182-1
182-3
179
&
178 181 180
157-5
157-3
&
157-4
157-6
177
157-1
&
157-2
Pieza Cantidad
Descripción
6
1
Laminilla de Cubierta Protectora
42-11
1
Anillo Tipo O
44
1
Anillo Cuadrangular
45
1
Tapones de Tubo
150
1
Caja Protectora Biselada
151
1
Adaptador de Caja Protectora
Biselada
152
1
Tapa del Rodamiento
153
1
Engranaje Cónico
154
1
Eje del Piñón Cónico
157-1
4
Perno de Cabeza Hexagonal
157-2
4
Arandela de Presión
157-3
4
Perno de Cabeza Hexagonal
157-4
4
Arandela de Presión
157-5
1
Pasador de Rodaje
157-6
2
Perno de Cabeza Socket
158-1
1
Anillo Cuadrangular
158-2
1
Anillo Tipo O
158-3
1
Anillo Tipo O
158-4
1
Anillo Cuadrangular
160
1
Balinera
161
1
Inserción de Sellado
169
1
Anillo de Retención
171
1
Accesorio para Grasa
177
1
Rueda Manual
178
1
Perno de Cabeza Hexagonal
179
1
Arandela de Presión
180
1
Llave
181
1
Arandela de Retención
182-1
1
Mango de Rotación de la Rueda
Manual
182-2
1
Perno de Cabeza Socket
182-3
1
Tuerca de Presión Hexagonal
Dibujo RE: 01-602-0476-4
