Manual de Instalación y Mantenimiento para L120
FCD LMLIM1201-00
5-5
Flow Control Division
Limitorque Actuation Systems

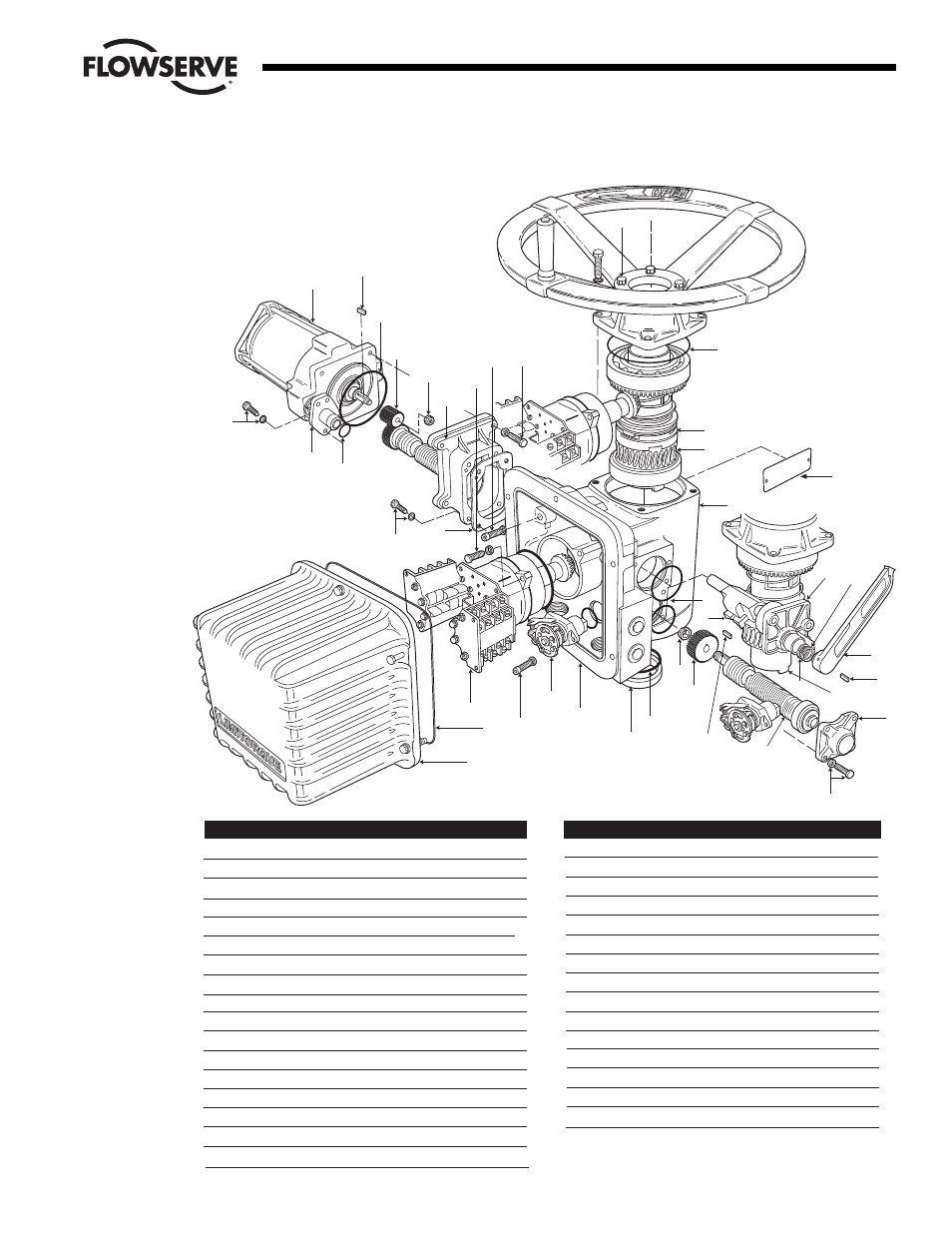

Figura 5.2 (dos de dos) – Desglose de partes del L120-10 al 40
39
42
31
40
50
50
38
30
50
46
50
50
42
1
11
9
5
50
50
35
37
36
4
42
42
3
200
47
50
300
305
7
310
2
9
15
42
21
19
10
25
42
Pieza Cantidad
Descripción
1
1
Caja protectora
2
1
Adaptador de Motor
3
1
Compartimiento Eléctrico
4
1
Retenedor de Sello
5
1
Tapa Extrema del Eje de Tornillo sin Fin
6
1**
Juego de Laminillas de Caja Protectora
7
1
Montaje del Eje de Desembrague
9
1
Palanca de Desembrague
10
1
Pasador de Rodaje
11
1
Tapa de Desembrague
15
1
Montaje del Eje de Tornillo sin Fin
19
1
Manguito de Embrague
21
1
Engranaje de Tornillo sin Fin
25
1
Manguito de Transmisión
30
1
Reborde con Boquilla
31
1
Motor
32
4**
Espigas
Pieza Cantidad
Descripción
35
1
Engranaje del Eje de Tornillo sin Fin
36
1
Llave
37
1
Tuerca Flexloc
38
1
Piñón del Motor
39
1
Llave
40
1
Tuerca de Tope
41
1**
Arandela
42
1
Sellos de Equipo
46
1
Anillo Tipo O
47
1
Anillo Tipo O
50
1
Juego de Ferretería
200
1
Cubierta del Compartimiento
300
1
Interruptor de Torque
305
1
Interruptor Límite Engranado
310
1
Placa de Características de la Unidad
* Sólo L120-40
** No se muestran en el dibujo
