62

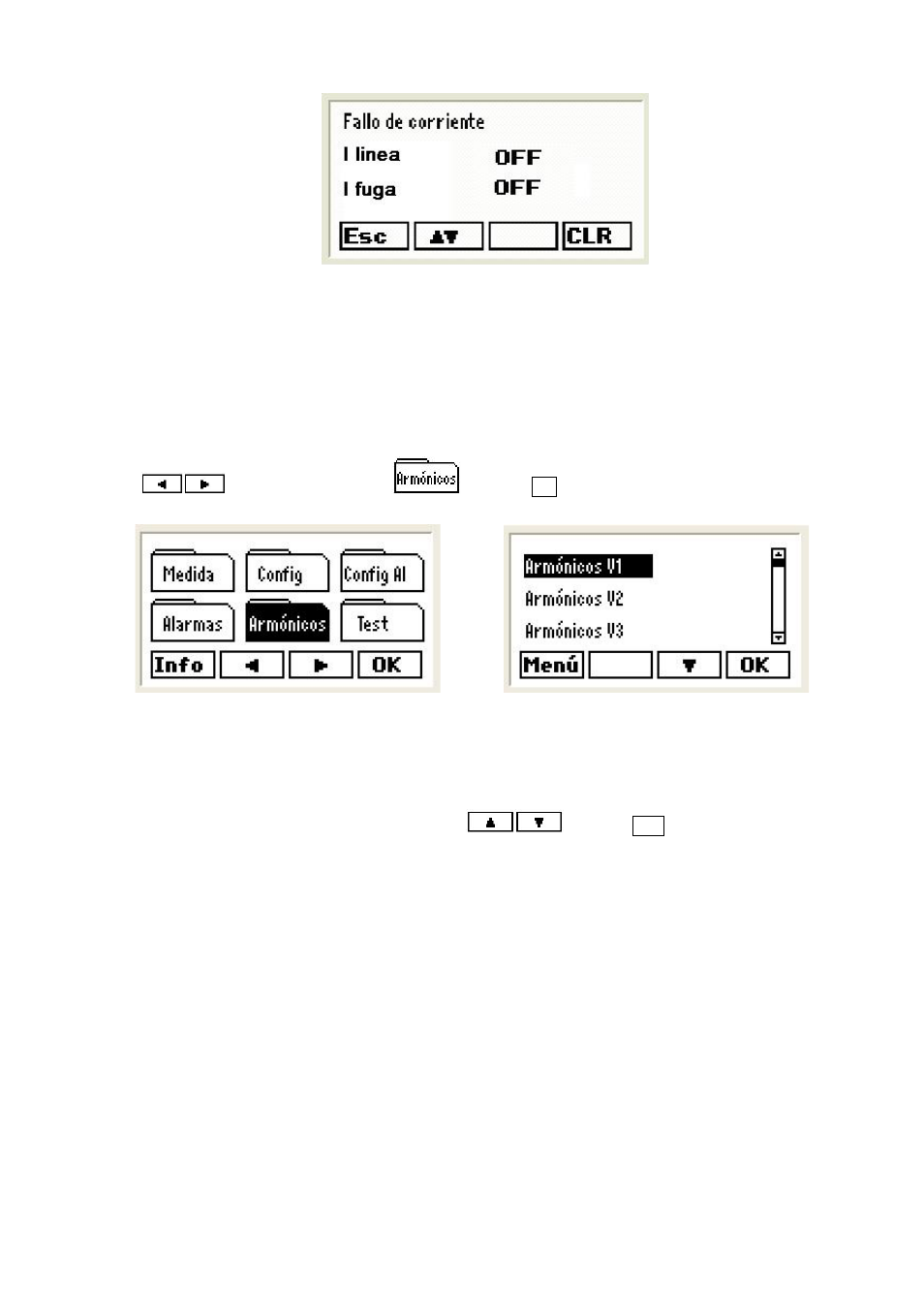

Fig. 96b.- Pantalla de la alarma de fallo de corriente
11 VISUALIZACIÓN DE ARMÓNICOS
El Computer plus incluye también un apartado de visualización de armónicos. Permite visualizar los
valores numéricos, tanto de tensiones como de corrientes y verlos también en forma de gráfico de barras.
11.1 Entrada en el menú de visualización de armónicos
− Para entrar en el menú de visualización de armónicos, ir al menú principal (fig.97). Mediante las flechas
seleccionar la carpeta y pulsar OK . Aparecerá una lista de opciones como la
mostrada en la pantalla de la fig.98
Fig. 97.- Menú principal Fig. 98.- Opciones de visualización de armónicos
11.2 Opciones de visualización de armónicos
− Las opciones disponibles y su significado se resumen en la tabla 11.1.
− La elección de una de las opciones debe hacerse seleccionando la opción deseada en la lista de la
pantalla fig.98 mediante las teclas dinámicas y pulsar OK cuando la opción deseada
aparece en video inverso.
