− En este caso, el ajuste Plug&Play continuaría desde la pantalla de la fig. 33, mostrándose los resultados
de los ajustes automáticos en sucesivas pantallas, de igual manera que para el Plug&Play de los
transformadores exteriores.
7.3 Ajuste manual.
Aunque la forma más cómoda de ajustar el Computer plus es la opción Plug & Play, el aparato permite
también la configuración manual de todos y cada uno de los parámetros.
7.3.1
Consideraciones generales del menú de configuración
− Para editar cualquiera de los campos seguir el procedimiento indicado en al apartado 5.4.
− Al finalizar el ajuste de cualquier pantalla de configuración (validación final de los ajustes pulsando
OK),
siempre aparecerá la pantalla de la fig.33b, indicando cos
ϕ por fase y trifásico y en video inverso los
pasos que introducirá en caso de poner en marcha. En la barra de menús aparecen las opciones de
seguir editando, si se pulsa Edit o poner el aparato en marcha si se pulsa Run . Si se ha finalizado el
proceso de configuración y los valores indicados en dicha pantalla parecen lógicos, tanto a nivel de
valores de cos
ϕ como de pasos de condensador que serán conectados, pulsar Run, si no es el caso,
hay que pulsa Edit para regresar al menú de configuración y comprobar si se ha cometido algún error.

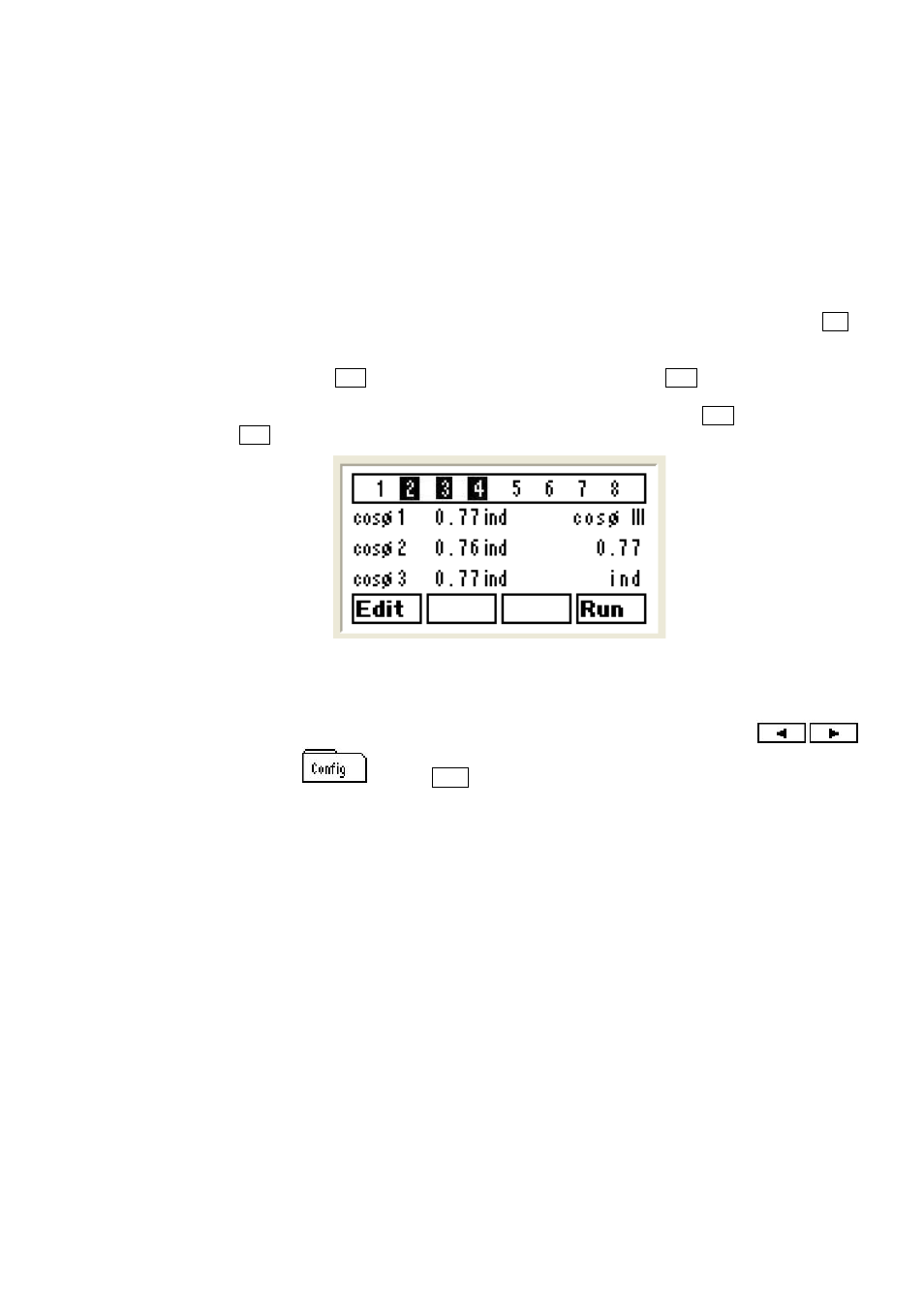

Fig. 33e.- Final de cualquier pantalla de configuración
7.3.2
Entrar en menú de configuración
− Para entrar en configuración, ir al menú principal (fig.34). Mediante las flechas
seleccionar la carpeta y pulsar
OK
. Aparecerá una lista de opciones como la mostrada en
la pantalla de la fig.35
