− En la pantalla de la fig.39 vemos que posiblemente no están bien emparejados los cables de VL1, VL2 y
VL3 con los correspondientes trafos de corriente. Esto lo vemos porque los cos
ϕ no son coherentes
con lo que esperamos (una fase inductiva y dos capacitivas). Entonces debemos editar esta pantalla y
cambiar por ejemplo IB por IC y probar de invertir S1-S2 en cualquiera de ellos, hasta obtener unas
medidas de cos
ϕ coherentes.
− Para editar la pantalla pulsar la opción Edit y aparecerá una pantalla como la fig.40. Con la flecha
podemos cambiar el campo a editar y pulsando nuevamente Edit podemos cambiar IB por IC por
ejemplo, o S1-S2 por S2-S1.
− Si no se conoce como están conectados los cables de los transformadores de corriente (TC) deberemos
ir tanteando hasta obtener una indicación de cos
ϕ coherente. Supongamos que esto se consigue con la
configuración de la fig.41. Esto indicaría que los TC de las fases 2 y 3 están cambiados y que además el
secundario de los mismos está invertido S1 por S2.

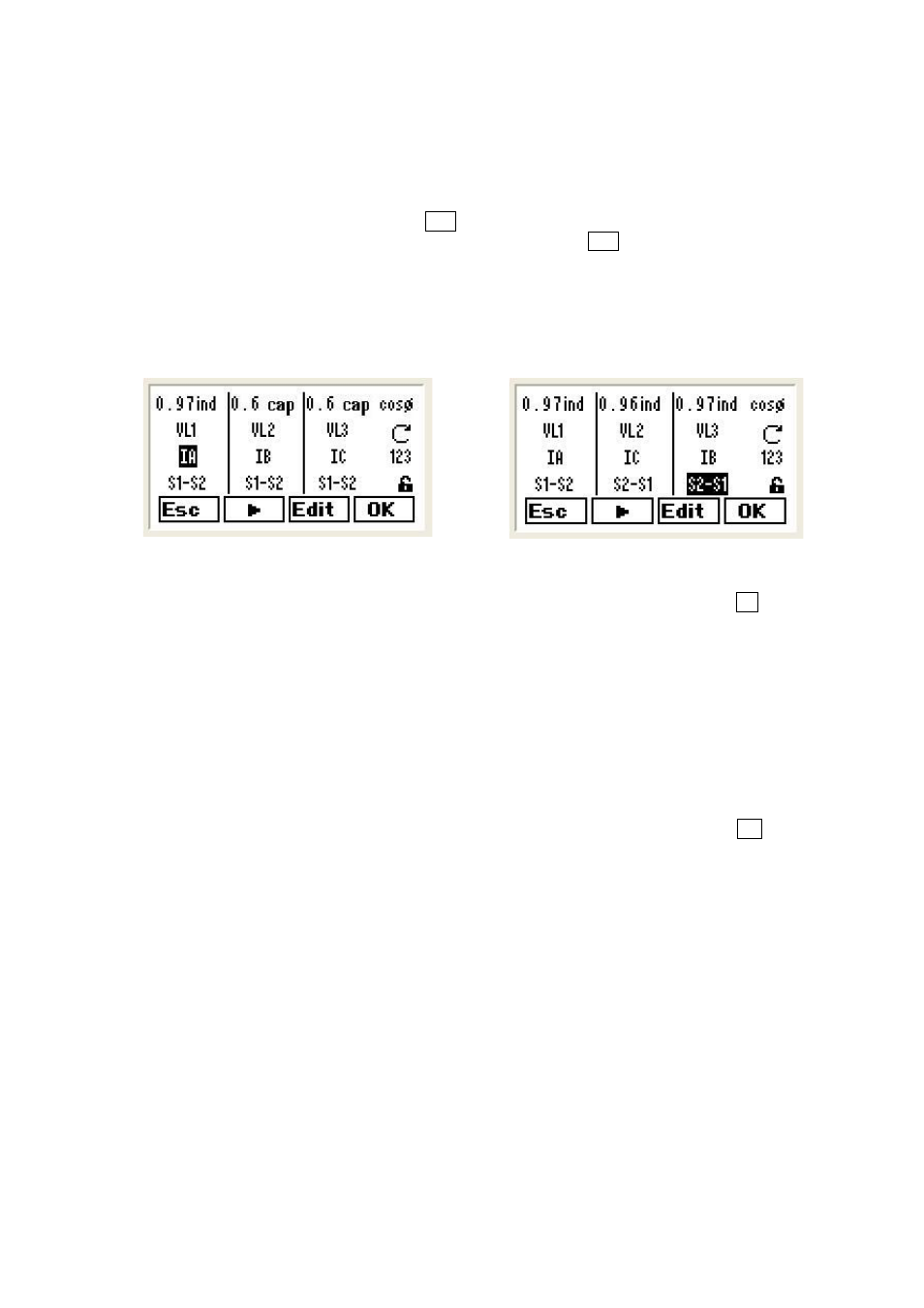

Fig. 40.- Menú de conexión de transformadores
cambiado
Fig. 41.- Menú de conexión de transformadores
cambiado
− Cuando hayamos encontrado la configuración que da cos
ϕ coherente pulsamos Ok y tendríamos
ajustadas las conexiones de los transformadores.
7.3.6
Ajustes de las relaciones de transformación
Se pueden ajustar las relaciones de transformación de las entradas de tensión y corriente. Por regla general
sólo habrá transformadores de tensión en los sistemas de media o alta tensión (MT o AT). En los casos de
baja tensión, habitualmente la relación es 1 a 1.
Así pues se pueden configurar los valores nominales de primario y secundario de los transformadores de
tensión y de corriente.
− Entrar en el menú de configuración siguiendo el procedimiento del apartado 7.3.2
− De la lista de opciones seleccionar Rel Transformación (pantalla fig.42) y pulsar OK aparecerá la
pantalla de la fig.43
