Página 26: Fig.10.- árbol menú de alarmas, Nota
26
6.4
Menú de estado de Alarmas
Este menú permite la visualización y el rearme de alarmas que hayan disparado, pero no permite cambiar
los límites ni el estado de habilitación. El esquema del menú es el que muestra la fig.10.
NOTA:
Los parámetros I fuga, THDIC e Ic, sólo están disponibles en las versiones de Computer plus T8-CDI y T14 CDI

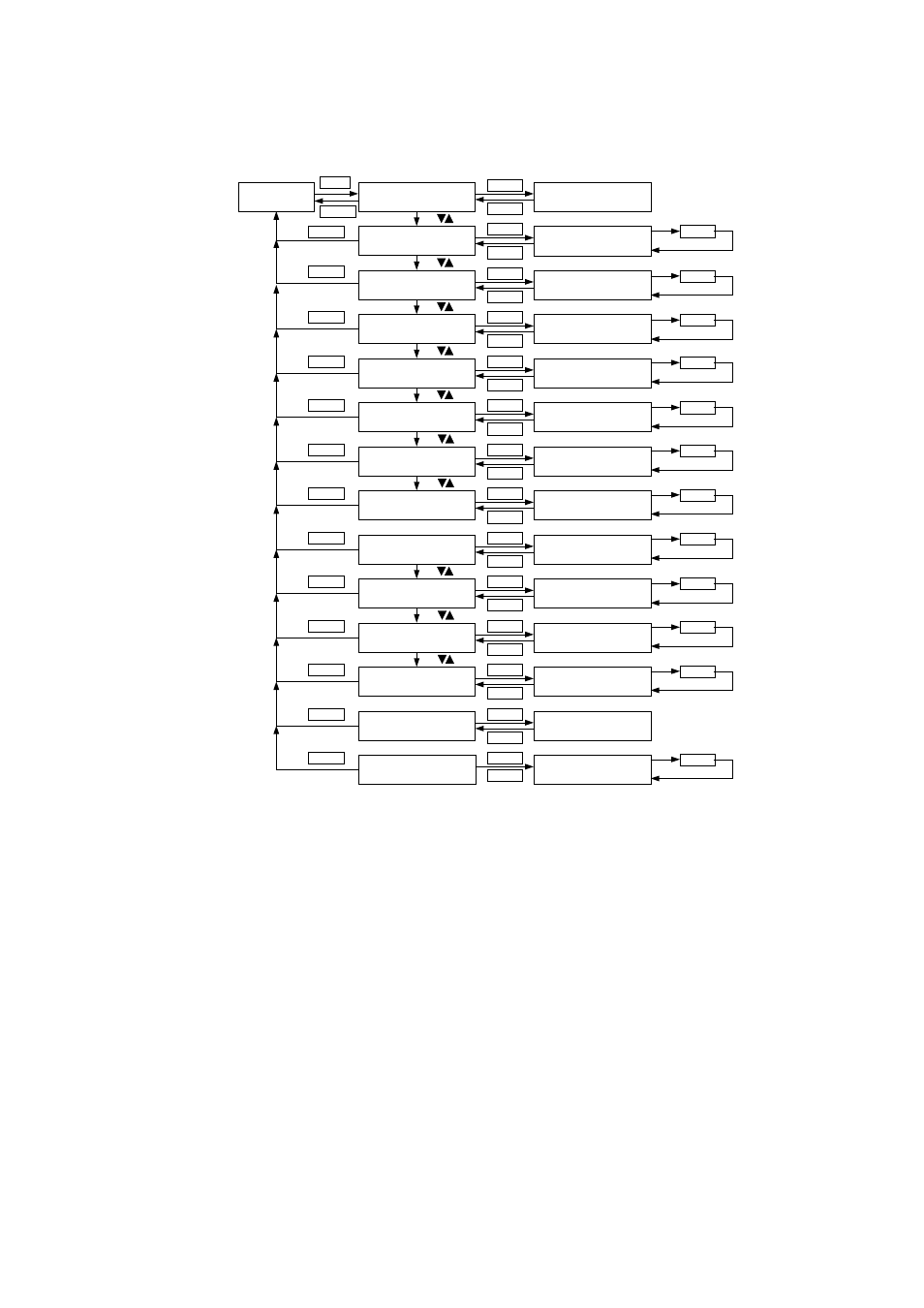

Fig.10.- Árbol menú de Alarmas
Temperatura (ºC)
Tensión F-F (V)
THDV %
I fuga (A)
THDIL % x IL (A)
Salto THDIL %
THDIC %
ºC Max, ºCmin,
NO/NC, ON/OFF
Menu
Menu
Menu
Menu
Menu
IFmax, IFmin,
NO/NC, ON/OFF (Paso def)
Vmax, Vmin,
NO/NC, ON/OFF
THDV%max, THDV%min,
NO/NC, ON/OFF
∆ THDIL al entrar C
NO/NC, ON/OFF
THDIC%max, THDIC%min,
NO/NC, ON/OFF
OK
Menu
OK
Menu
OK
Menu
OK
Menu
OK
Menu
OK
Menu
OK
Menu
CLR
OFF
CLR
OFF
CLR
OFF
CLR
OFF
CLR
OFF
CLR
OFF
Ihmax, Ihmin,
NO/NC, ON/OFF
Menu
ALARMAS
OK
Menu
Estado Global
Estado Global Alarmas
ON/OFF
OK
Menu
kvar no compensados
Menu
kvar1, kvar2 (+ ó -)
NO/NC, ON/OFF
OK
Menu
Menu
Cos
ϕ
IC fuera de margen
Corriente IL (A)
Menu
Menu
Menu
% Desviación IC
NO/NC, ON/OFF
Imax, Imin,
NO/NC, ON/OFF
OK
Menu
OK
Menu
OK
Menu
CLR
OFF
CLR
OFF
CLR
OFF
Cos ϕ
min,
Cos ϕ
reset,
NO/NC, ON/OFF
Estado Relé
Menu
Lista de alarmas que activan
el relé y NC, NO para marcar
seguridad positiva
OK
Menu
CLR
OFF
CLR
OFF
Fallo de corriente
Menu
Fallo de corriente
NO/NC, ON/OFF
OK
CLR
Menu
OFF
