41

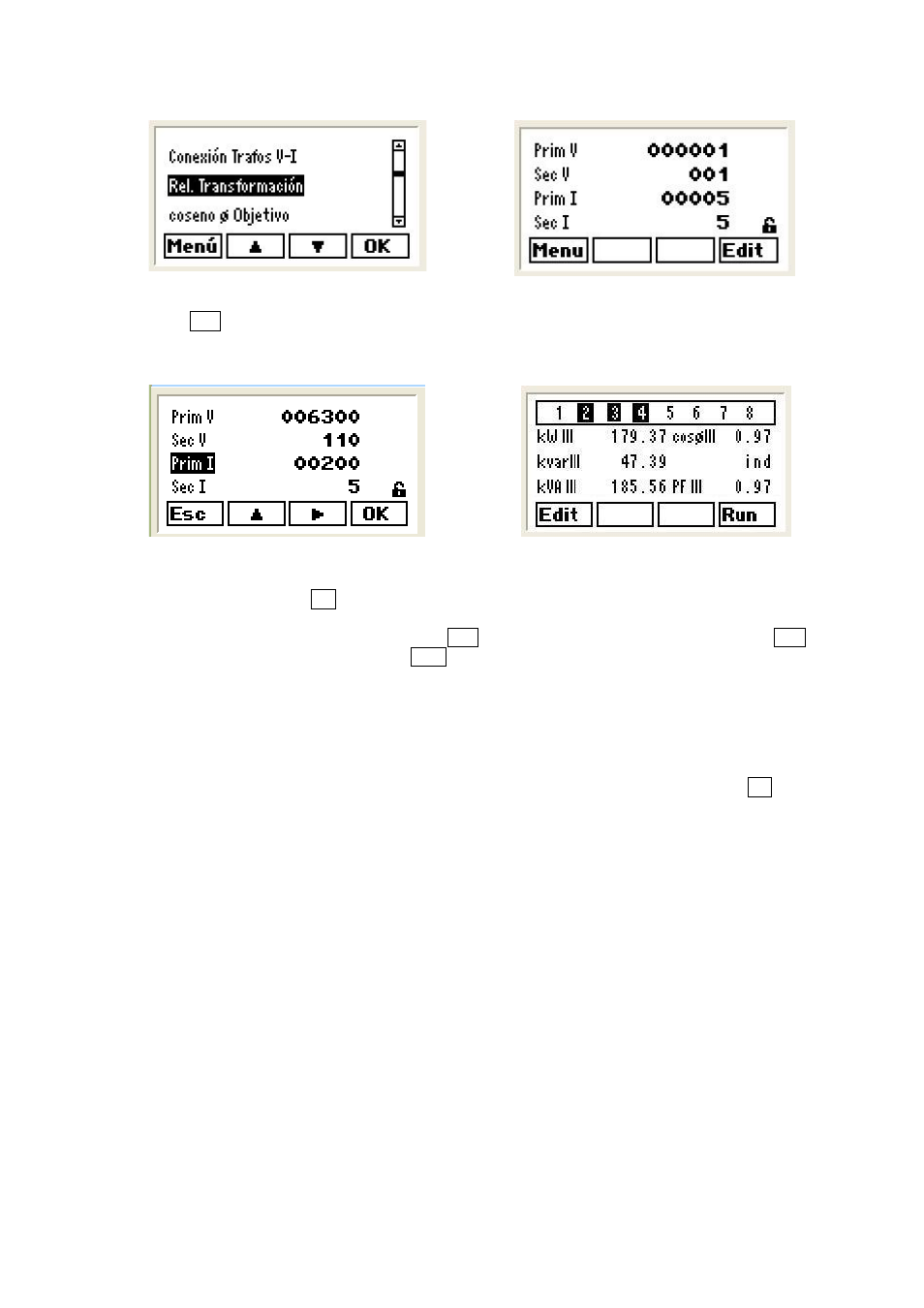

Fig. 42.- Menú Rel. Transformación
Fig. 43.- Editar Menú Rel. Transformación
− Pulsar Edit y aparecerá la pantalla de la fig.44. Para cambiar cualquiera de los campos seguir el
procedimiento indicado en al apartado 5.4.
Fig. 44.- Menú Rel Transformación Fig. 45.- Editar Menú Rel Transformación
− Al final del ajuste pulsar OK y aparecerá la pantalla de la fig.45, indicando kW, kvar, kVA y cos
ϕ y en
video inverso los pasos que introducirá en caso de poner en marcha. En la barra de menús aparecen
las opciones de seguir editando, si se pulsa Edit o poner el aparato en marcha si se pulsa Run . Si los
valores medidos parecen lógicos se da Run , si no hay que comprobar si se ha cometido algún error.
7.3.7 Ajuste del cos
ϕ objetivo
Se puede ajustar el cos
ϕ objetivo. Para ello seguir el siguiente procedimiento:
− Entrar en el menú de configuración siguiendo el procedimiento del apartado 7.3.2
− De la lista de opciones seleccionar coseno
φ Objetivo (pantalla fig.46) y pulsar OK . Entonces
aparecerá la pantalla de la fig.47
