14

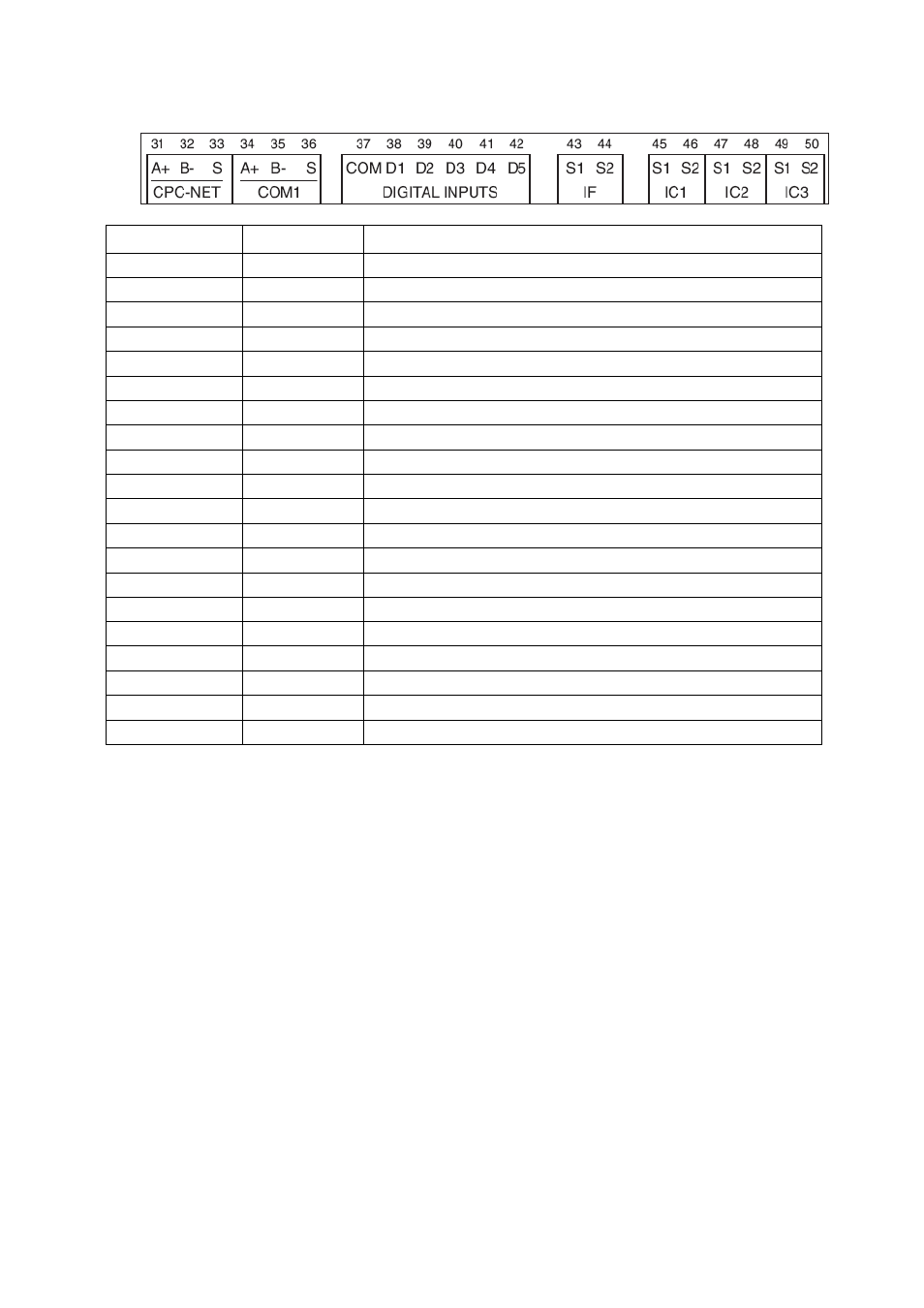

3.2.3 Carta A: Comunicaciones, medida de I en condensadores y medida de I de fugas
BORNES CARTA A DESIGNACIÓN FUNCIÓN
31 A+ Borne A+ RS-485 (control de los condensadores. Sólo versiones TF)
32 B- Borne B- RS-485 (control de los condensadores. Sólo versiones TF)
33 S Borne S - RS-485 (control de los condensadores. Sólo versiones TF)
34 A+ Borne A+ Comunicaciones RS-485
35 B- Borne B- Comunicaciones RS-485
36 S Borne S Comunicaciones RS-485
37 COM Común de Entradas Digitales
38 D1 Entrada Digital 1
39 D2 Entrada Digital 2
40 D3 Entrada Digital 3
41 D4 Entrada Digital 4
42 D5 Entrada Digital 5
43 IF - S1 Transformador diferencial, I de fugas. Secundario 1
44 IF - S2 Transformador diferencial, I de fugas. Secundario 2
45 IC1 - S1 Transformador de medida I condensadores, fase 1. Secundario 1
46 IC1 - S2 Transformador de medida I condensadores, fase 1. Secundario 2
47 IC2 - S1 Transformador de medida I condensadores, fase 2. Secundario 1
48 IC2 - S2 Transformador de medida I condensadores, fase 2. Secundario 2
49 IC3 - S1 Transformador de medida I condensadores, fase 3. Secundario 1
50 IC3 - S2 Transformador de medida I condensadores, fase 3. Secundario 2
