Leyendas comunes para alarmas
HI…….... Valor límite superior de la alarma
LO……… Valor límite inferior de la alarma
DelayT… Tiempo de retardo en la actuación de la alarma
NO……… Normalmente abierto. La alarma actúa fuera de los límites HI, LO, es decir por encima de Hi y por debajo de LO
NC……… Normalmente cerrado. La alarma actúa dentro del intervalo HI, LO, es decir por encima de LO y por debajo de HI
NO+Desc… Igual que NO, pero cuando hay alarma se desconectan los condensadores.
NC+Desc… Igual que NC, pero cuando hay alarma se desconectan los condensadores.
DIS……… Alarma deshabilitada.
Tabla 9.2.- Significado de las leyendas en el menú de alarmas
9.3 Configuración de las distintas alarmas
Seleccionar una de las opciones que aparecen en la lista de alarmas (fig.84). Cuando se la opción esté
seleccionada aparecerá en video inverso.
− Para seleccionar una opción pulse OK.
− En las figs. 85 a 87 se ven las pantallas típicas de configuración y edición de alarmas. La edición de
cualquiera de los campos se hace siguiendo un procedimiento análogo al descrito en el apartado 5.4.
Pulsando Edit se entra en la pantalla y pueden editarse los campos HI, LO, DelayT y Habil.
− Como regla general, la tecla
sirve para moverse entre opciones, la tecla Edit sirve para editar
el campo seleccionado y Ok para confirmar la elección.
− El significado de las distintas opciones de los menús se indica en la tabla 9.2

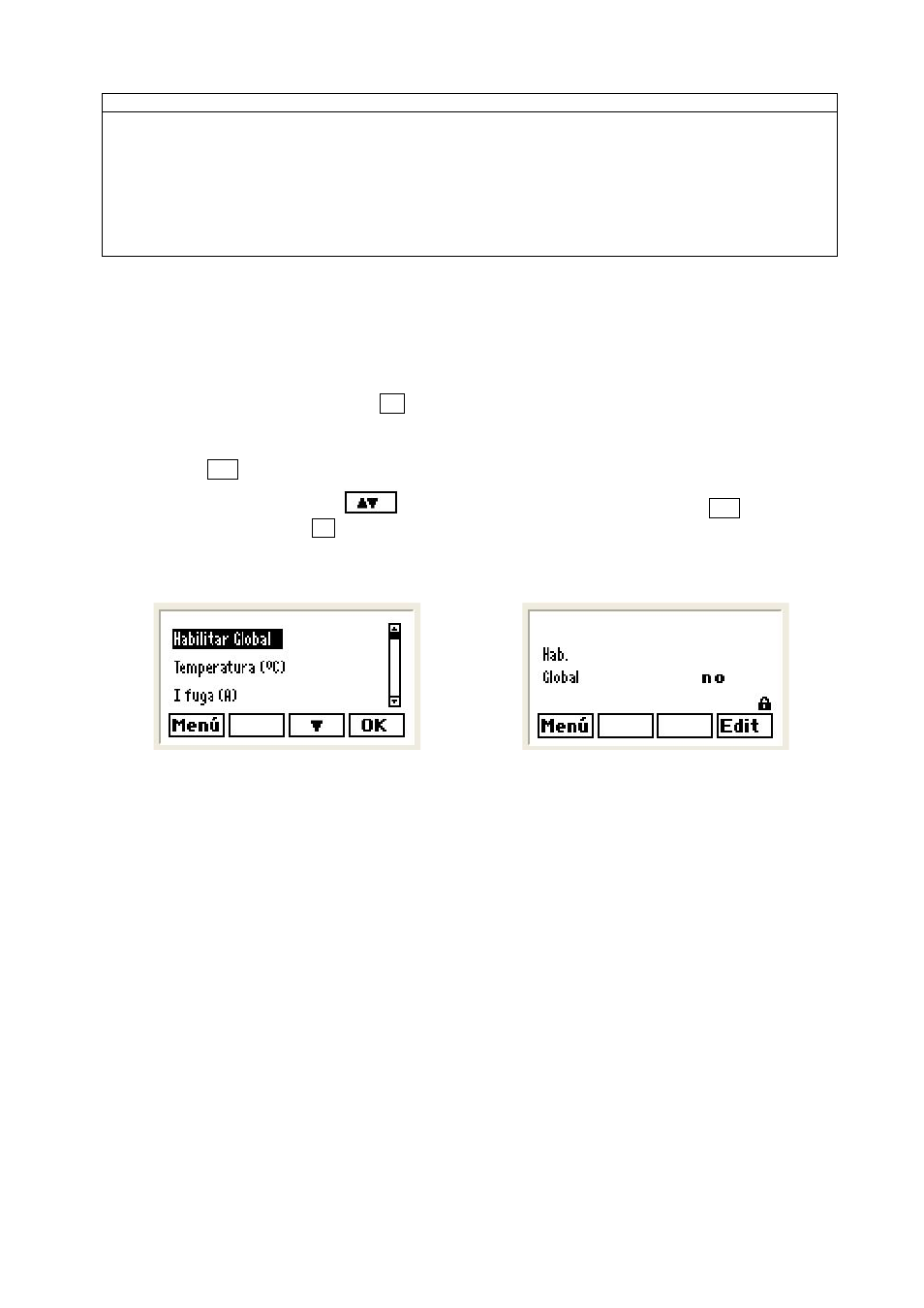

Fig.84.- Menú general de alarmas Fig.85.- Configuración de habilitación global
